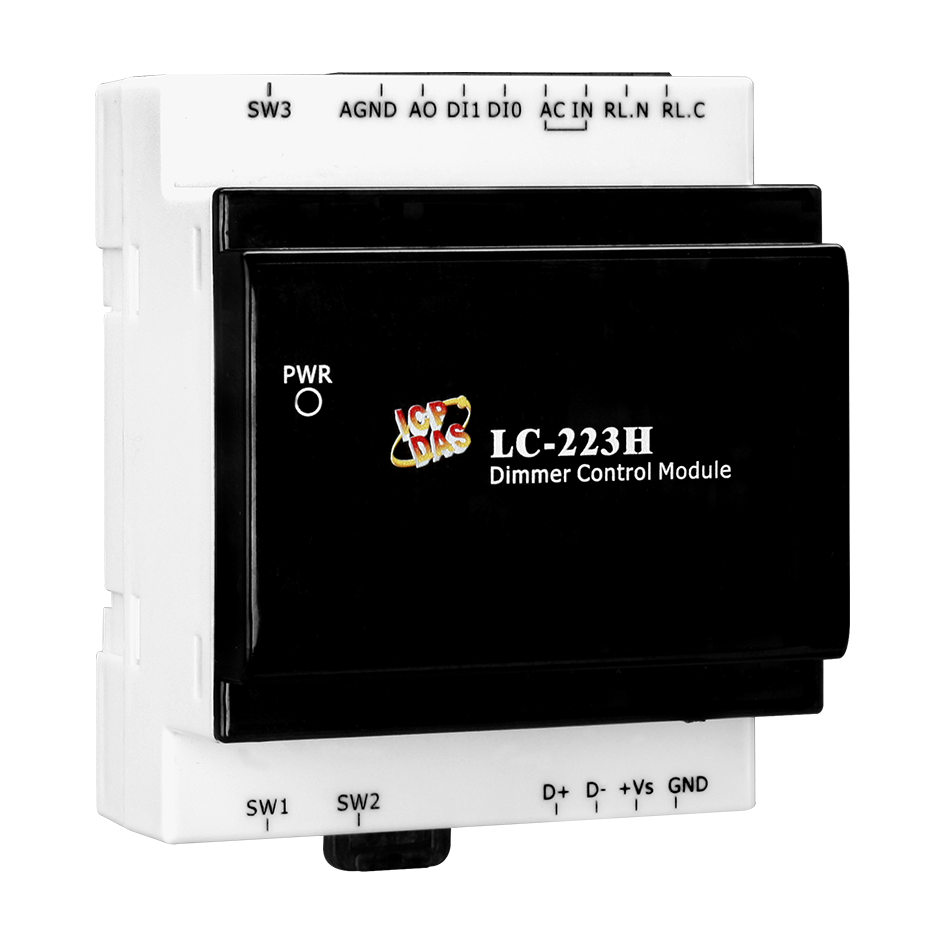

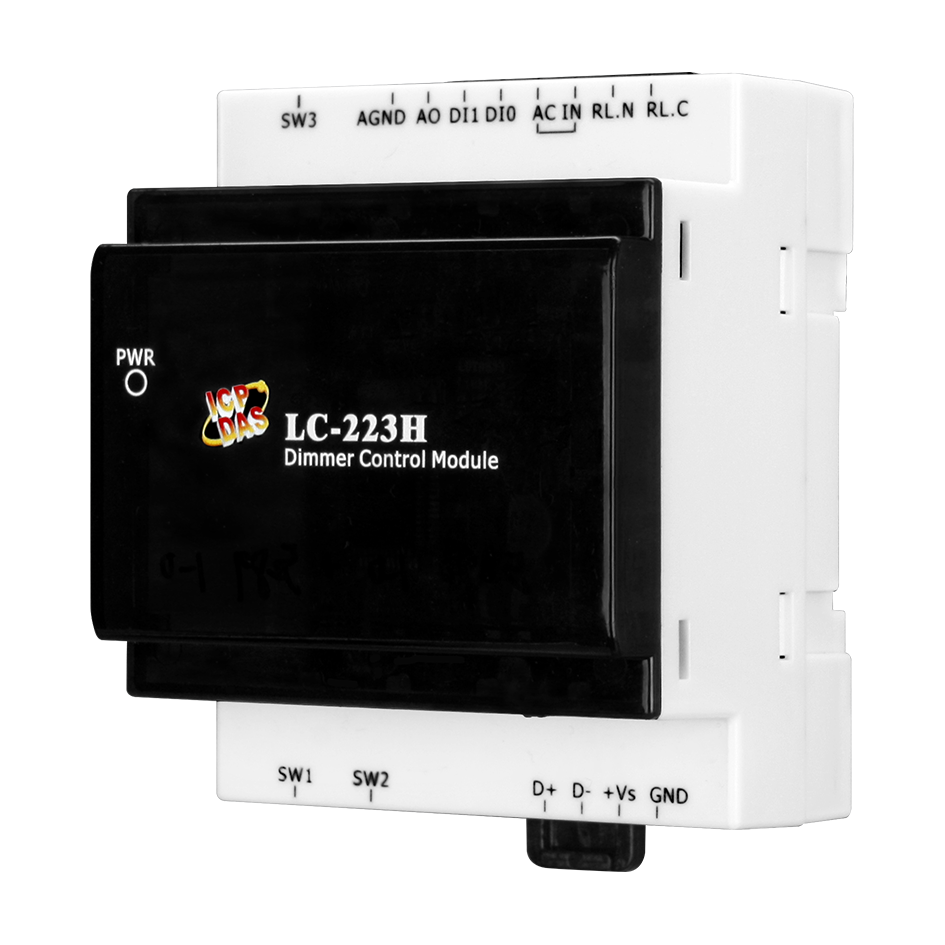

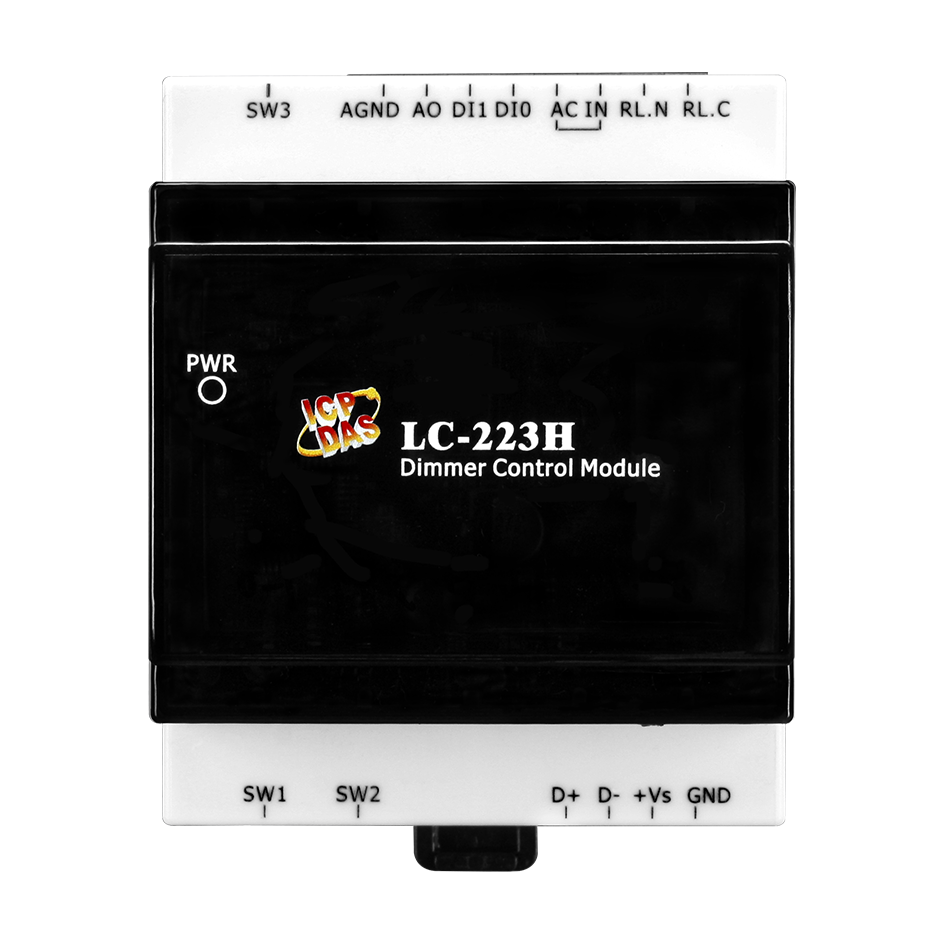

Модуль управления освещением LC-223H CR от компании ICP DAS предназначен для эффективного контроля яркости осветительных систем в промышленных и коммерческих объектах. Устройство оснащено одним каналом аналогового вывода, тремя каналами дискретного ввода и одним каналом релейного вывода, что обеспечивает гибкость в управлении различными типами освещения.
Ключевые технические особенности LC-223H CR включают:
- Аналоговый выход: один канал с диапазоном выходных сигналов по току 0–20 мА, 4–20 мА, что позволяет точно регулировать яркость осветительных приборов.
- Дискретные входы: три канала сухих контактов для триггеров диммера и один влажный контакт для выключателя, обеспечивающие удобное управление освещением.
- Релейный вывод: один канал силового реле (Form A) с нагрузочной способностью 16 А при 250 В переменного тока, что позволяет управлять мощными осветительными системами.
- Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивающий надежную и быструю передачу данных на расстоянии до 1200 метров.
- Защита: изоляция каналов внутренней логики 2500 В постоянного тока, защита от перенапряжений ±2 кВ, защита от электростатических разрядов (ESD) ±4 кВ для каждого канала и ±4 кВ для случайной точки, защита от быстрых переходных процессов (EFT) ±4 кВ для линии питания, что гарантирует надежную работу устройства в сложных электромагнитных условиях.
- Условия эксплуатации: рабочая температура от –25 до +75°C, рабочая влажность от 10% до 95%, что позволяет использовать модуль в различных климатических зонах.
- Габариты: компактные размеры 52 x 98 x 27 мм и настенный монтаж обеспечивают удобство установки в ограниченных пространствах.
Модуль LC-223H CR идеально подходит для применения в системах автоматизации освещения, где требуется точное управление яркостью и надежная интеграция с другими устройствами. Он может быть использован в промышленных предприятиях, офисных зданиях, торговых центрах и других объектах, где необходимо эффективное управление освещением. Совместимость с протоколами Modbus RTU и DCON позволяет интегрировать модуль в существующие системы автоматизации, обеспечивая гибкость и расширяемость решений.
Преимущества LC-223H CR включают:
- Высокая надежность и долговечность благодаря защите от перенапряжений и электростатических разрядов.
- Гибкость в управлении различными типами освещения благодаря разнообразным входам и выходам.
- Простота интеграции в существующие системы автоматизации благодаря поддержке стандартных протоколов связи.
- Компактные размеры и настенный монтаж, позволяющие экономить пространство при установке.
Выбор модуля LC-223H CR от ICP DAS обеспечит эффективное и надежное управление освещением на вашем объекте, соответствуя современным требованиям автоматизации и энергоэффективности.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 52 x 98 x 27 |
| Потребление тока | 1.4 Вт |
| Тип каналов дискретного ввода | 2 сухих (для триггеров диммера), 1 влажный (для выключателя) |
| Количество каналов дискретного ввода | 3 |
| Напряжение в закрытом состоянии | Сухой контакт: Открытый Влажный контакт: 30 В пер. макс. |
| Напряжение в открытом состоянии | Сухой контакт: Замкнут на GND Влажный контакт: +80~ 240 В пер. |
| Монтаж | настенный |
| Количество каналов релейного вывода | 1 |
| Механическая износостойкость | 10000000 переключений |
| Установка значения при подаче питания | Есть, настраивается программно |
| Установка безопасного значения | Есть, настраивается программно |
| Время восстановления | 5 мс макс. |
| Электрическая износостойкость | 50000 переключений |
| Нагрузочная способность реле | 16 А (резистивная нагрузка) |
| Время переключения реле | 15 мс макс. |
| Рабочее напряжение | 250 В перем. или 30 В пост. 10 ~ 30 В пост.тока |
| Тип каналов релейного вывода | Силовое реле (Form A) |
| Количество подключаемых источников света | Накаливания: 8 * 40 Вт/ 220 В пер. Светодиодные: 10 * 40 Вт/ 220 В пер. |
| Системные индикаторы | 1 индикатор питания |
| Рабочая влажность, % | 10 ~ 95 |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Изоляция каналов внутренней логики | 2500 В пост.тока |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±4 кВ для случайной точки |
| Нагрузочная способность выхода по напряжению | 20 мА |
| Время установки значения ЦАП | 10 мс |
| Нагрузочная способность выхода по току | 450 Ом |
| Количество каналов ЦАП | 1 |
| Точность ЦАП | ±0.1% |
| Диапазон выходных сигналов по току | 0 ~ 20 мА 4 ~ 20 мА |
| Диапазон выходных сигналов по напряжению | 0 ~ 10 В 1 ~ 10 В |
| Разрешение ЦАП | 12 бит |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода Модуль аналогового вывода |
| Тип каналов | Аналоговый вывод Дискретный ввод Релейный вывод |
