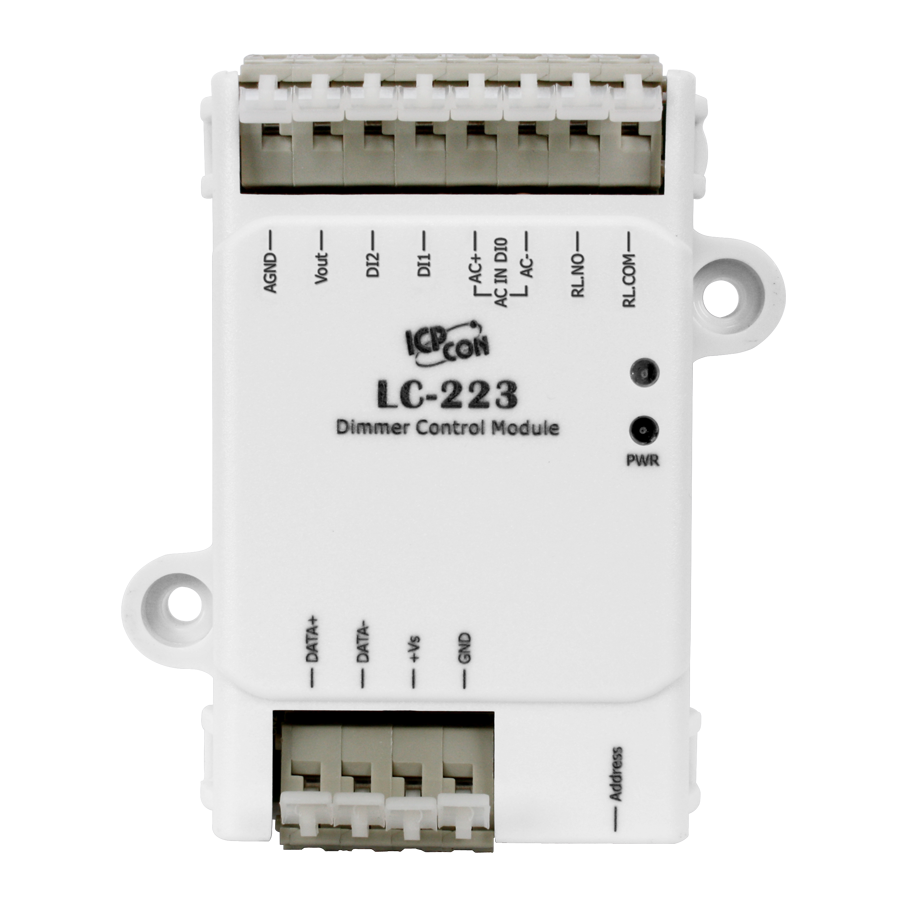

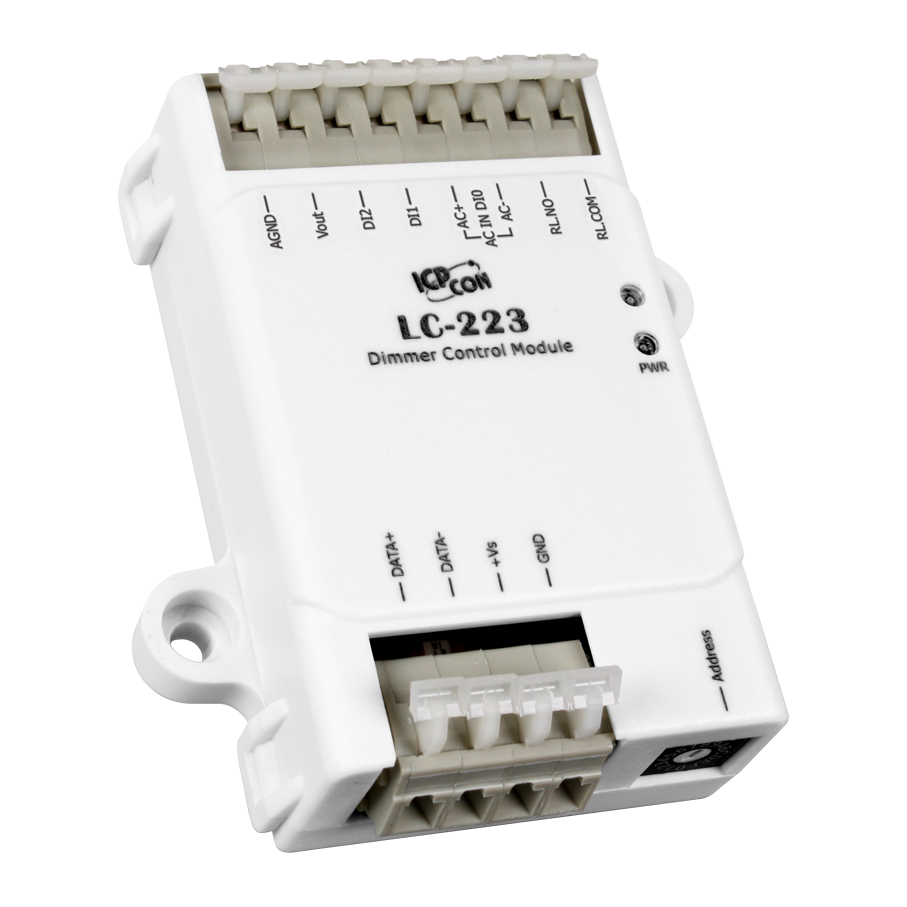

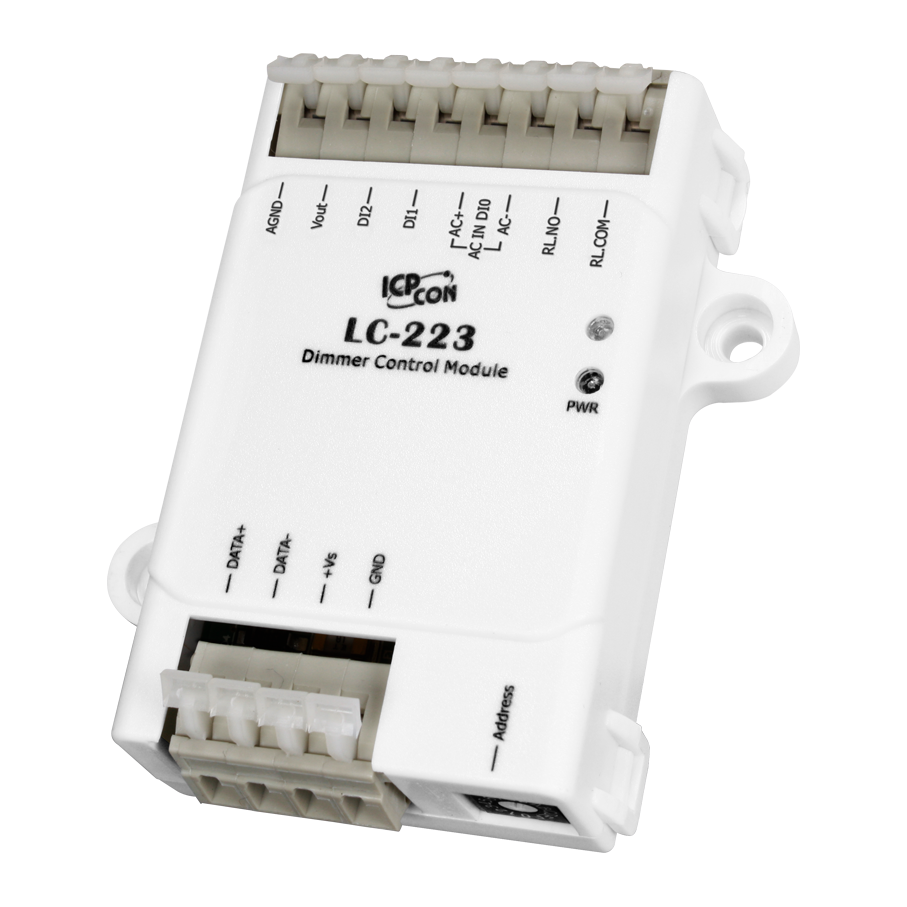

Модуль управления освещением LC-223 CR от компании ICP DAS предназначен для эффективного контроля и регулирования освещенности в промышленных и коммерческих объектах. Устройство оснащено одним каналом аналогового вывода, тремя каналами дискретного ввода и одним каналом релейного вывода, что обеспечивает гибкость в настройке и интеграции в различные системы автоматизации.
Ключевые технические особенности LC-223 CR включают:
- Аналоговый вывод: 12-битный ЦАП с диапазоном выходных сигналов по току 0–20 мА или 4–20 мА, с точностью ±0,1% от полного диапазона и временем установки значения 10 мс.
- Дискретные входы: три канала, включая два сухих контакта для триггеров диммера и один влажный контакт для выключателя, с входным сопротивлением 68 кОм и мощностью 1 Вт.
- Релейный вывод: силовое реле (Form A) с нагрузочной способностью 16 А для резистивной нагрузки, временем переключения 15 мс и временем восстановления 5 мс.
- Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивающий скорость передачи данных от 1200 до 115200 бит/с.
- Защита: изоляция каналов внутренней логики 2500 В постоянного тока, защита от электростатических разрядов (ESD) ±4 кВ для каждого канала и защита от быстрых транзиентных помех (EFT) ±4 кВ для линии питания.
- Условия эксплуатации: рабочая температура от -25 до +75°C, температура хранения от -30 до +80°C, рабочая влажность от 10% до 95% без конденсации.
Модуль LC-223 CR находит применение в системах автоматизации освещения, где требуется точное управление яркостью и интеграция с различными устройствами. Он идеально подходит для использования в промышленных предприятиях, офисных зданиях, торговых центрах и других объектах, где необходима централизованная система управления освещением.
Преимущества LC-223 CR включают:
- Гибкость интеграции: возможность подключения к различным системам автоматизации благодаря поддержке стандартных протоколов связи.
- Надежность: высокая механическая и электрическая износостойкость, обеспечивающая долгосрочную эксплуатацию устройства.
- Удобство монтажа: компактные габариты (52 x 98 x 27 мм) и возможность настенного монтажа или установки на DIN-рейку, что упрощает процесс установки и обслуживания.
Совместимость LC-223 CR с другими устройствами и системами автоматизации позволяет создавать эффективные решения для управления освещением, соответствующие специфическим требованиям различных объектов и отраслей. Устройство обеспечивает надежную и гибкую платформу для реализации проектов по автоматизации освещения в промышленном и коммерческом секторах.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 52 x 98 x 27 |
| Потребление тока | 1.4 Вт |
| Тип каналов дискретного ввода | 2 сухих (для триггеров диммера), 1 влажный (для выключателя) |
| Количество каналов дискретного ввода | 3 |
| Напряжение в закрытом состоянии | Сухой контакт: Открытый Влажный контакт: 30 В пер. макс. |
| Напряжение в открытом состоянии | Сухой контакт: Замкнут на GND Влажный контакт: +80~ 240 В пер. |
| Монтаж | настенный |
| Количество каналов релейного вывода | 1 |
| Механическая износостойкость | 10000000 переключений |
| Установка значения при подаче питания | Есть, настраивается программно |
| Установка безопасного значения | Есть, настраивается программно |
| Время восстановления | 5 мс макс. |
| Электрическая износостойкость | 50000 переключений |
| Нагрузочная способность реле | 16 А (резистивная нагрузка) |
| Время переключения реле | 15 мс макс. |
| Рабочее напряжение | 250 В перем. или 30 В пост. 10 ~ 30 В пост.тока |
| Тип каналов релейного вывода | Силовое реле (Form A) |
| Системные индикаторы | 1 индикатор питания |
| Рабочая влажность, % | 10 ~ 95 |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Изоляция каналов внутренней логики | 2500 В пост.тока |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±4 кВ для случайной точки |
| Нагрузочная способность выхода по напряжению | 20 мА |
| Время установки значения ЦАП | 10 мс |
| Нагрузочная способность выхода по току | 450 Ом |
| Количество каналов ЦАП | 1 |
| Точность ЦАП | ±0.1% |
| Диапазон выходных сигналов по току | 0 ~ 20 мА 4 ~ 20 мА |
| Диапазон выходных сигналов по напряжению | 0 ~ 10 В 1 ~ 10 В |
| Разрешение ЦАП | 12 бит |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода Модуль аналогового вывода |
| Тип каналов | Аналоговый вывод Дискретный ввод Релейный вывод |
