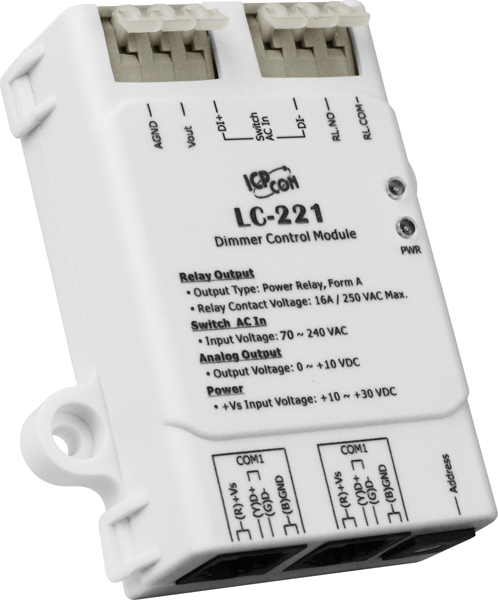

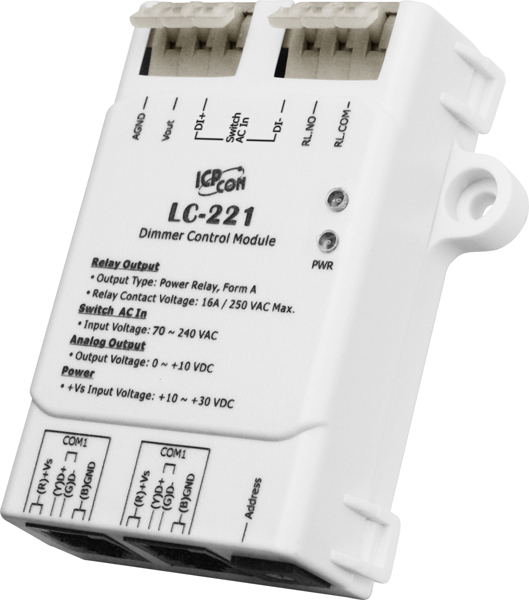

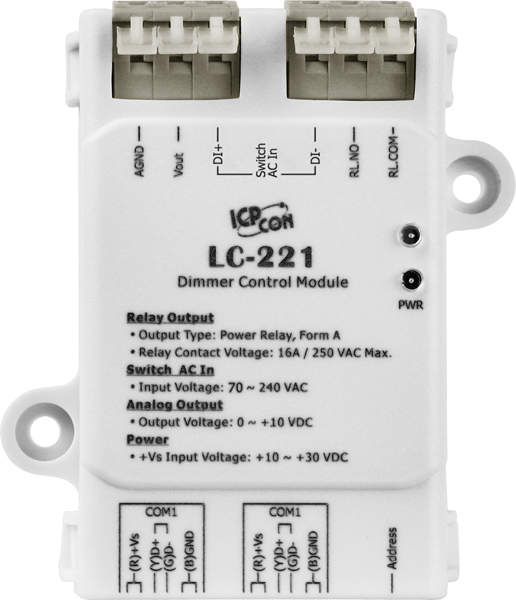

Модуль LC-221 CR 1-channel Dimmer Control Module (RoHS)

Модуль управления освещением LC-221 CR от компании ICP DAS предназначен для эффективного контроля освещения в промышленных и коммерческих объектах. Он оснащён одним каналом аналогового вывода, одним каналом дискретного ввода и одним каналом релейного вывода, что позволяет гибко настраивать систему освещения в соответствии с конкретными требованиями.

Ключевые технические особенности LC-221 CR включают:

• Аналоговый вывод: 12-битный ЦАП с диапазоном выходных сигналов по току 0–20 мА или 4–20 мА, а также по напряжению 0–10 В, обеспечивающий точное управление яркостью освещения.
• Дискретный ввод: Один канал с входным сопротивлением 68 кОм, поддерживающий влажный контакт и способный работать при напряжении в открытом состоянии от 70 до 240 В переменного тока.
• Релейный вывод: Силовое реле Form A (SPST N.O.) с механической износостойкостью до 10 миллионов переключений и электрической износостойкостью до 50 тысяч переключений, способное коммутировать ток до 16 А при 250 В переменного тока.
• Интерфейсы связи: Порт RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивающий скорость передачи данных от 1200 до 115200 бит/с и позволяющий интегрировать модуль в существующие системы автоматизации.
• Питание: Напряжение питания через терминальную клемму от 10 до 30 В постоянного тока с максимальным потреблением 1,4 Вт, что способствует энергоэффективности системы.
• Условия эксплуатации: Рабочая температура от -25 до +75 °C и влажность от 10 до 90% без образования конденсата, что делает модуль пригодным для использования в различных климатических условиях.
• Защита: Изоляция каналов внутренней логики на уровне 2500 В постоянного тока и защита от электростатических разрядов (ESD) до ±4 кВ для каждого канала, обеспечивая надёжную работу устройства в промышленных средах.

Модуль LC-221 CR идеально подходит для применения в системах управления освещением, где требуется точное регулирование яркости и интеграция с существующими системами автоматизации. Он может быть использован в промышленных предприятиях, коммерческих зданиях и других объектах, где необходима эффективная и надёжная система управления освещением.

Преимущества LC-221 CR включают:

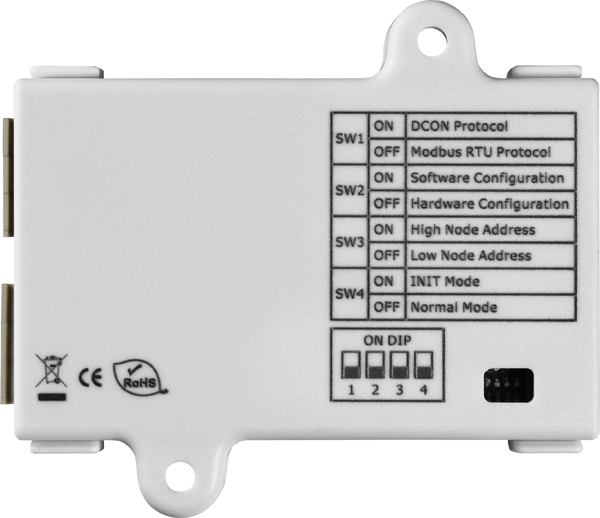

• Гибкость настройки: Возможность программной установки безопасных значений и значений при подаче питания, что повышает надёжность системы.
• Простота монтажа: Компактные габариты (52 x 98 x 27 мм) и настенный монтаж облегчают установку в ограниченных пространствах.
• Совместимость: Поддержка стандартных промышленных протоколов Modbus RTU и DCON обеспечивает лёгкую интеграцию с различными системами автоматизации и управления.

Модуль LC-221 CR от ICP DAS представляет собой надёжное и эффективное решение для управления освещением в промышленных и коммерческих объектах, обеспечивая высокую степень гибкости и совместимости с существующими системами автоматизации.
