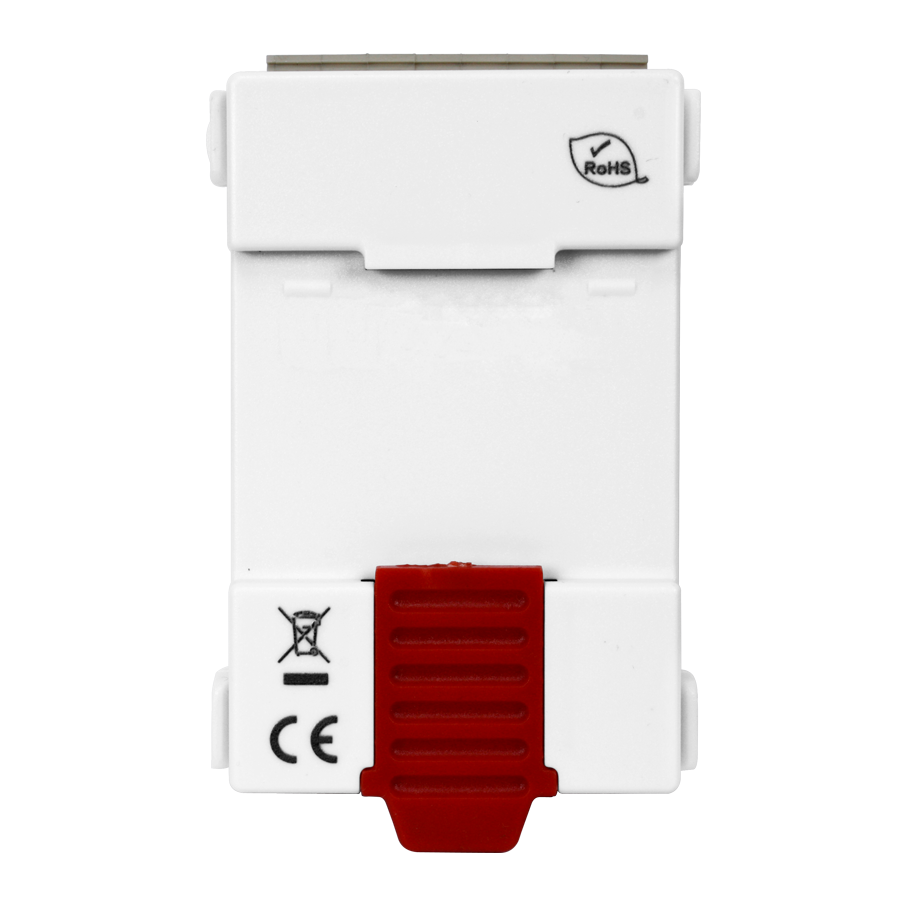

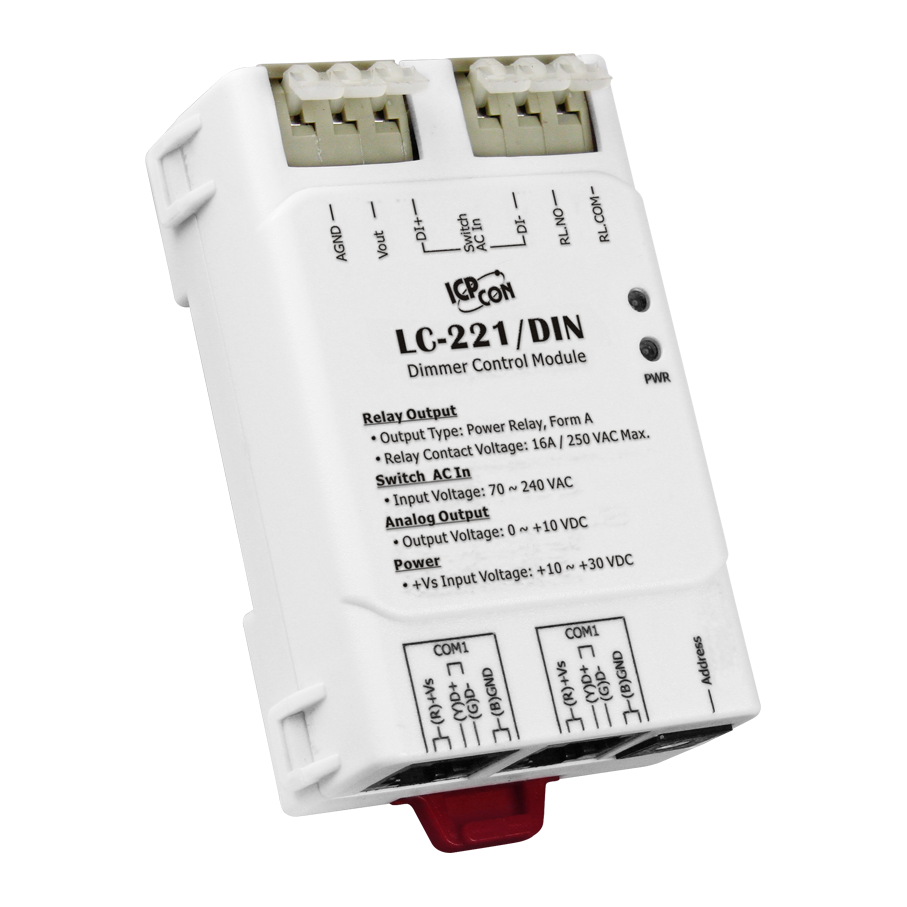

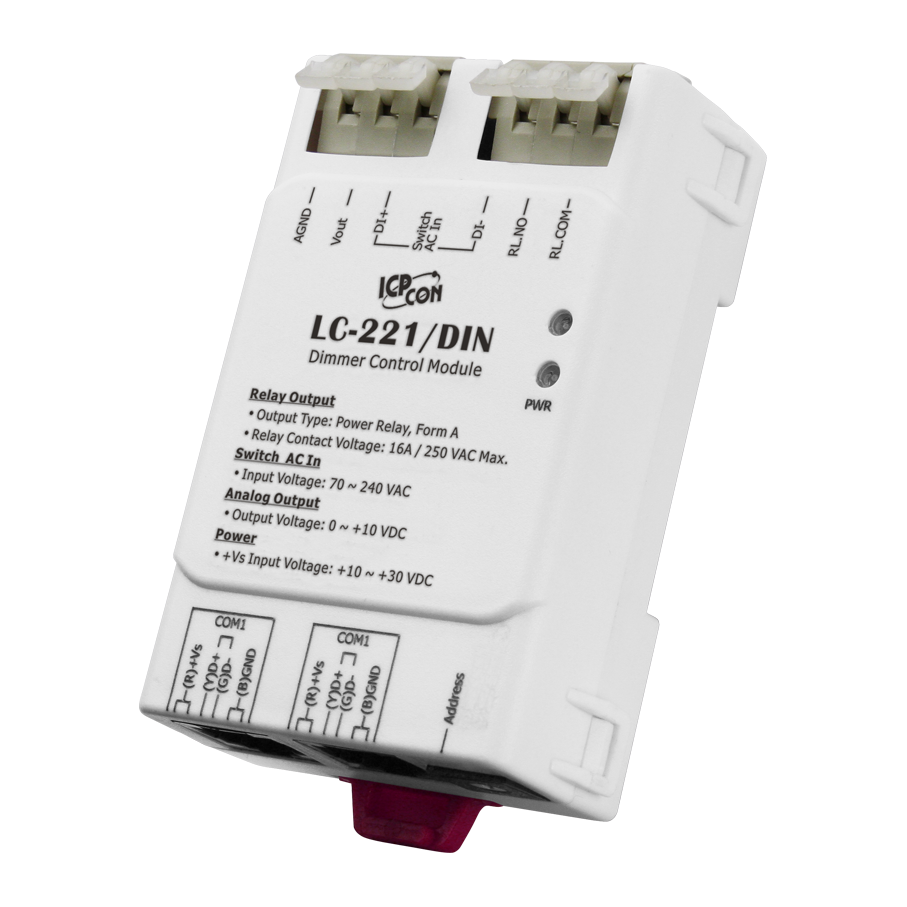

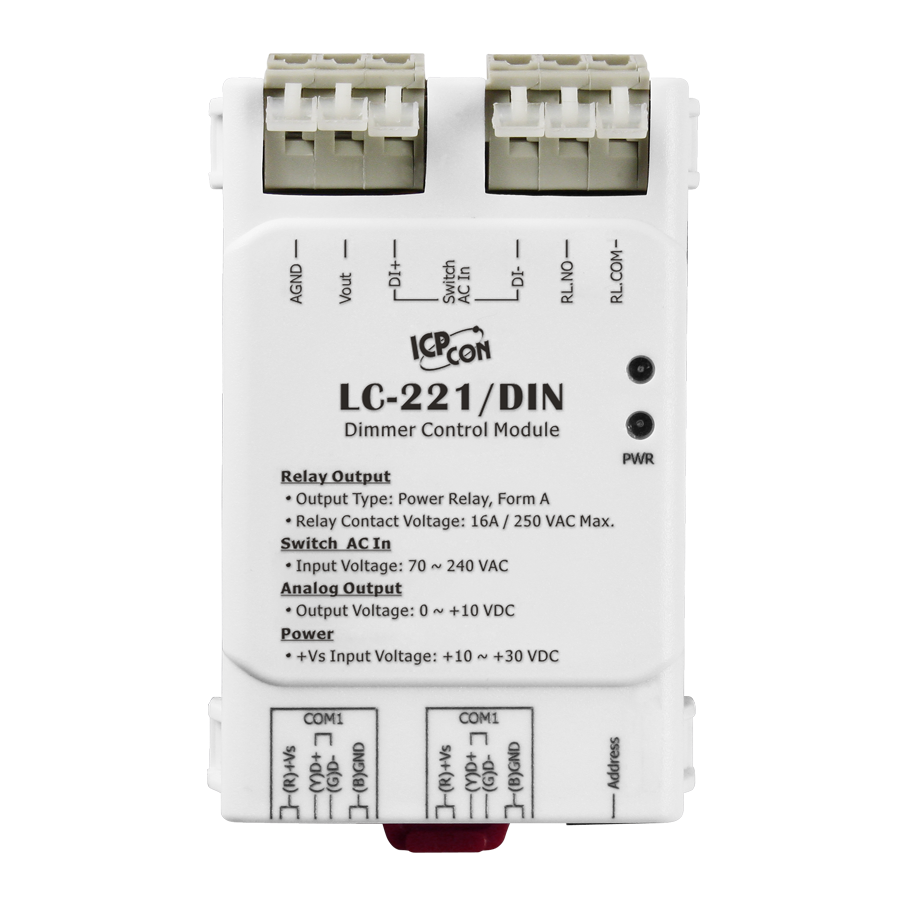

Модуль LC-221/DIN CR 1-channel Dimmer Control Module (DIN Rail mount) (RoHS)

Модуль управления освещением LC-221/DIN CR от компании ICP DAS предназначен для эффективного контроля и управления освещением в промышленных и коммерческих объектах. Устройство устанавливается на DIN-рейку, что обеспечивает удобство монтажа и экономию пространства в распределительных щитах.

Ключевые технические особенности LC-221/DIN CR включают:

• Аналоговый выход: 1 канал с диапазоном выходных сигналов по напряжению 0 ~ 10 В и по току 0 ~ 20 мА или 4 ~ 20 мА, что позволяет точно регулировать яркость освещения в зависимости от потребностей.
• Дискретный вход: 1 канал с влажным контактом, поддерживающий напряжение в открытом состоянии 45 В переменного тока и в закрытом состоянии до 30 В переменного тока, что обеспечивает гибкость в подключении различных типов датчиков и переключателей.
• Релейный выход: 1 канал с силовым реле Form A (SPST N.O.), нагрузочной способностью 16 А для резистивной нагрузки, рабочим напряжением 250 В переменного или 30 В постоянного тока, временем переключения до 15 мс и временем восстановления до 5 мс, что гарантирует надежную и быструю работу системы освещения.
• Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивающий надежную и быструю передачу данных на скорости от 1200 до 115200 бит/с, что позволяет интегрировать модуль в существующие системы автоматизации.
• Электропитание: Питание через терминальную клемму с диапазоном 10 ~ 30 В постоянного тока и максимальным потреблением 1.4 Вт, что делает устройство энергоэффективным и совместимым с различными источниками питания.
• Условия эксплуатации: Рабочая температура от -25 до +75 °C и рабочая влажность от 10 до 95% без образования конденсата, что позволяет использовать модуль в различных климатических условиях.
• Защита: Изоляция каналов внутренней логики 2500 В постоянного тока, защита от электростатических разрядов (ESD) ±4 кВ для каждого канала и ±8 кВ для случайной точки, защита от быстрых транзиентных процессов (EFT) ±4 кВ для линии питания, что обеспечивает надежную работу устройства в условиях электромагнитных помех.

Модуль LC-221/DIN CR идеально подходит для применения в системах автоматизации освещения, где требуется точный контроль яркости и надежная интеграция с другими устройствами. Он может быть использован в промышленных предприятиях, офисных зданиях, торговых центрах и других объектах, где необходимо эффективное управление освещением. Совместимость с протоколами Modbus RTU и DCON позволяет интегрировать модуль в существующие системы автоматизации, обеспечивая гибкость и расширяемость решений.

Преимущества использования LC-221/DIN CR включают:

• Точное и надежное управление освещением с возможностью настройки параметров работы.
• Гибкость в подключении различных типов датчиков и переключателей благодаря поддержке влажного контакта.
• Энергоэффективность и совместимость с различными источниками питания.
• Высокая степень защиты от электромагнитных помех, обеспечивающая стабильную работу устройства в сложных условиях.
• Удобство монтажа на DIN-рейку, экономящее пространство в распределительных щитах.

Модуль LC-221/DIN CR от ICP DAS представляет собой надежное и эффективное решение для управления освещением в промышленных и коммерческих объектах, обеспечивая точный контроль яркости, гибкость в подключении и высокую степень защиты, что делает его идеальным выбором для интеграции в системы автоматизации.

Основные характеристики:
