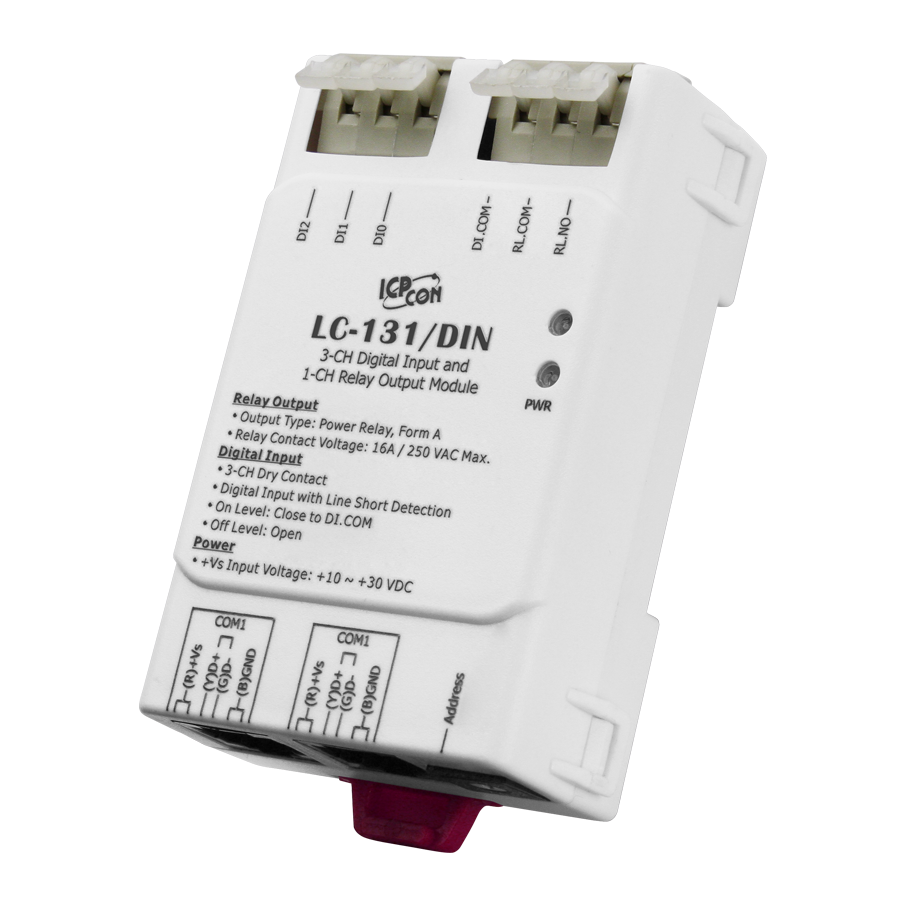

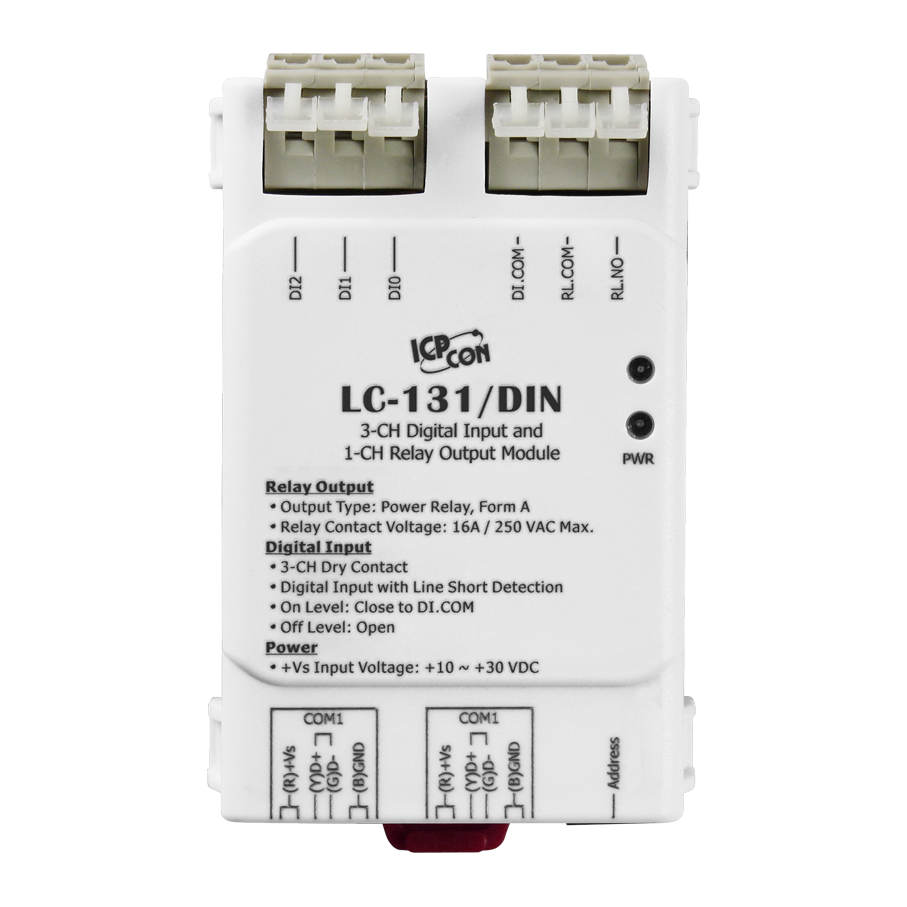

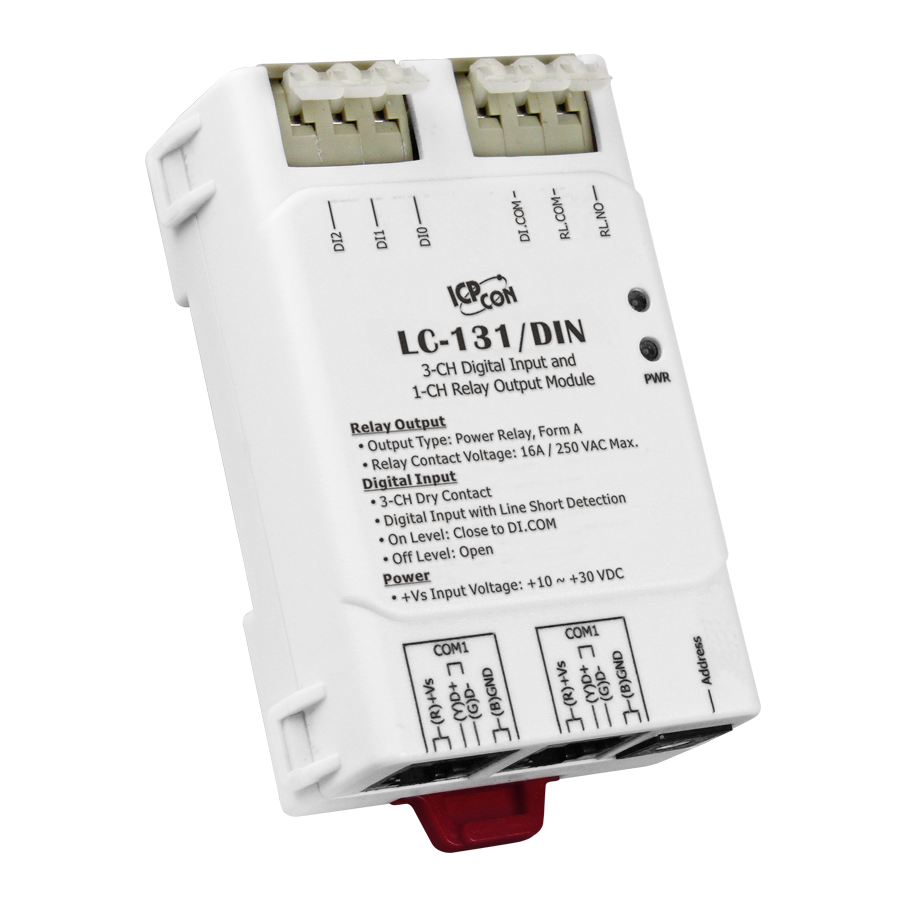

Модуль LC-131/DIN от ICP DAS представляет собой компактное устройство для управления освещением, оснащённое тремя каналами дискретного ввода и одним каналом релейного вывода. Он предназначен для монтажа на DIN-рейку, что обеспечивает удобство установки в распределительных щитах и шкафах управления.
Ключевые технические особенности LC-131/DIN включают:
- Дискретные входы: три канала типа сухой контакт, поддерживающие частоту входного сигнала до 100 Гц и разрешение счётчика 16 бит. Это позволяет точно отслеживать состояния различных устройств, таких как кнопки, переключатели или датчики.
- Релейный выход: один канал с нормально разомкнутым контактом (Form A), способный коммутировать ток до 16 А при 250 В переменного тока или 10 А при 30 В постоянного тока. Время переключения реле не превышает 15 мс, что обеспечивает быструю реакцию системы на изменения.
- Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивающий надёжную и быструю передачу данных на расстоянии до 1,2 км при скорости передачи до 115200 бит/с.
- Электропитание: диапазон входного напряжения от 10 до 30 В постоянного тока, с потреблением не более 0,8 Вт, что делает устройство энергоэффективным и совместимым с различными источниками питания.
- Условия эксплуатации: рабочая температура от -25 до +75 °C и влажность от 10 до 95% без конденсации, что позволяет использовать модуль в различных климатических условиях.
- Защита: защита от электростатического разряда (ESD) ±4 кВ для каждого канала и защита от электромагнитных помех (EFT) ±4 кВ для линии питания, соответствующие стандартам IEC 61000-4-2 и IEC 61000-4-4, обеспечивают надёжную работу устройства в промышленных средах.
Модуль LC-131/DIN предназначен для применения в системах автоматизации зданий, управления освещением, мониторинга состояния оборудования и других областях, где требуется надёжный и точный контроль цифровых сигналов. Он идеально подходит для интеграции в системы управления освещением, где необходимо отслеживать состояния различных датчиков и управлять освещением на основе полученных данных.
Преимущества LC-131/DIN включают:
- Компактные размеры: габариты 52 x 98 x 27 мм позволяют экономить пространство в распределительных щитах и шкафах управления.
- Простота монтажа: установка на DIN-рейку обеспечивает быструю и удобную интеграцию в существующие системы.
- Надёжность: высокая механическая и электрическая износостойкость, а также защита от внешних воздействий гарантируют долгосрочную и бесперебойную работу устройства.
- Гибкость настройки: возможность программной настройки значений при подаче питания и безопасных значений расширяет функциональность устройства в различных приложениях.
Совместимость с промышленными протоколами Modbus RTU и DCON позволяет интегрировать LC-131/DIN в широкий спектр систем автоматизации, обеспечивая эффективный обмен данными и управление процессами. Это делает модуль универсальным решением для различных отраслей промышленности, включая энергетику, транспорт, строительство и другие.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 52 x 98 x 27 |
| Потребление тока | 0.8 Вт |
| Тип каналов дискретного ввода | Сухой контакт |
| Количество каналов дискретного ввода | 3 |
| Напряжение в закрытом состоянии | Открытый |
| Напряжение в открытом состоянии | Замкнут на GND |
| Монтаж | На DIN-рейку |
| Количество каналов релейного вывода | 1 |
| Механическая износостойкость | 100000 переключений |
| Установка значения при подаче питания | Есть, настраивается программно |
| Установка безопасного значения | Есть, настраивается программно |
| Время восстановления | 5 мс макс. |
| Электрическая износостойкость | 50000 переключений |
| Нагрузочная способность реле | 16 А (резистивная нагрузка) |
| Время переключения реле | 15 мс макс. |
| Рабочее напряжение | 250 В перем. или 30 В пост. 10 ~ 30 В пост.тока |
| Тип каналов релейного вывода | Силовое реле (Form A) |
| Системные индикаторы | 1 индикатор питания |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Минимальная ширина импульса | 5 мс |
| Максимальное разрешение счетчика | 16 бит |
| Максимальная частота входного сигнала | 100 Гц |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Тип каналов | Дискретный ввод Релейный вывод |
