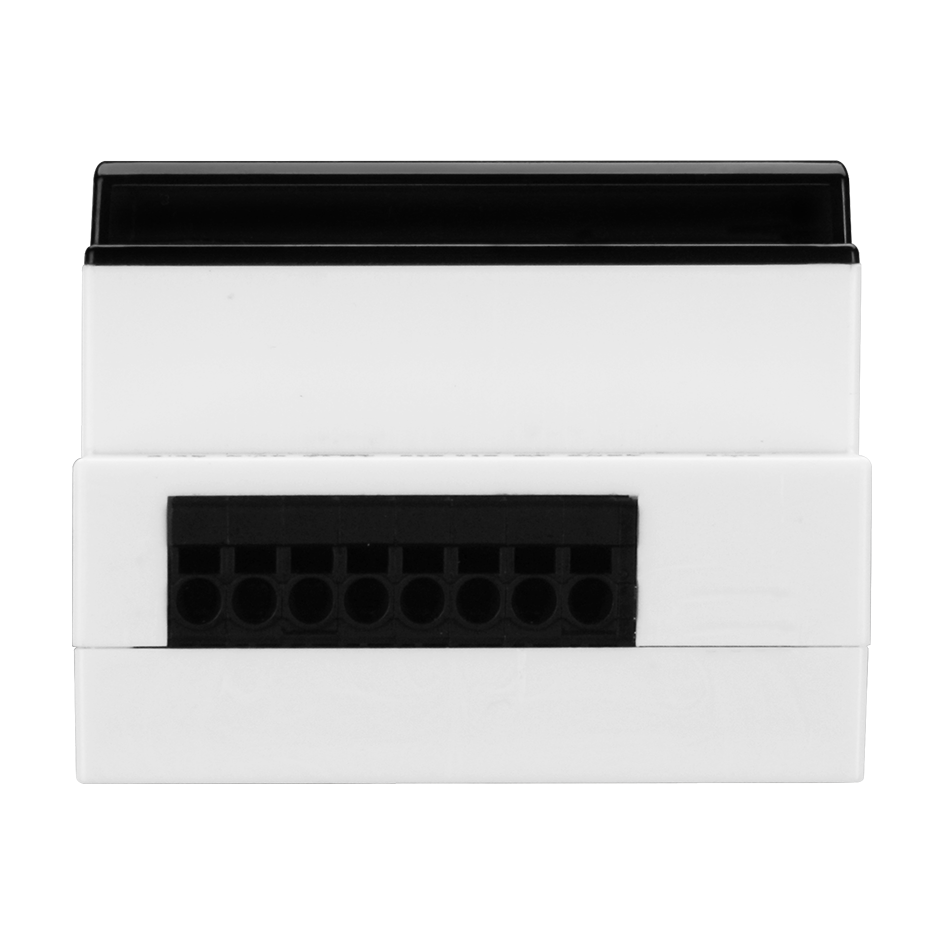

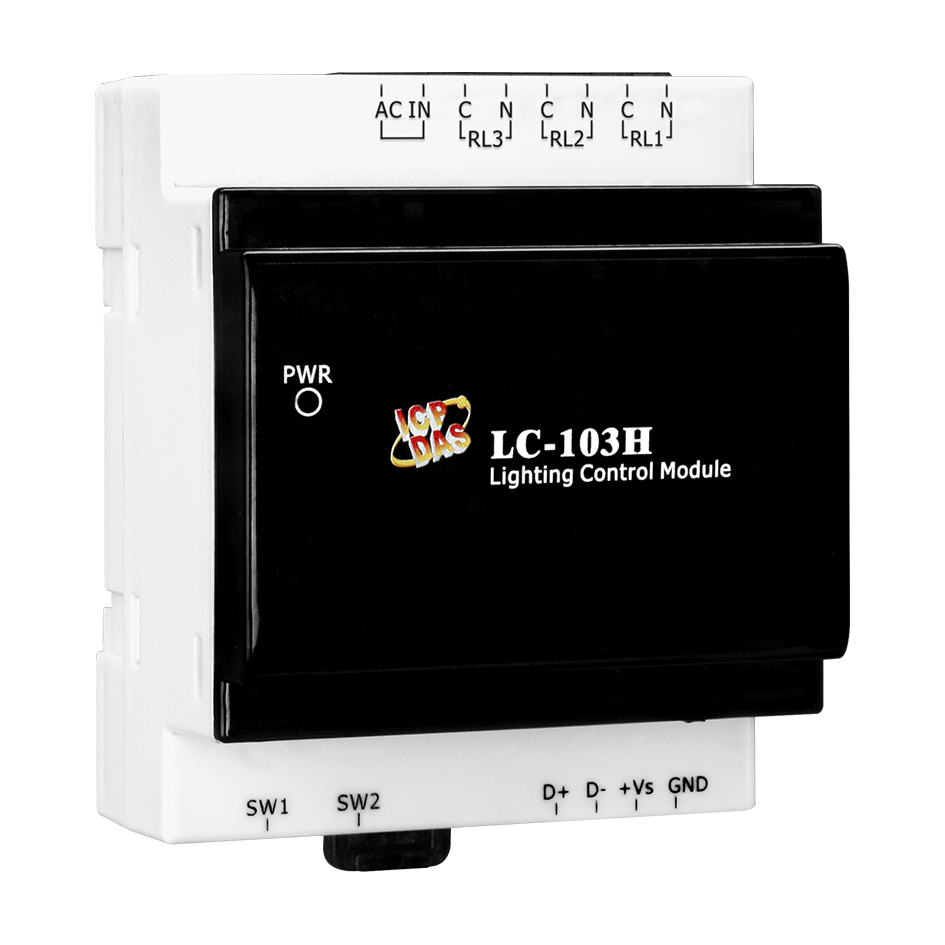

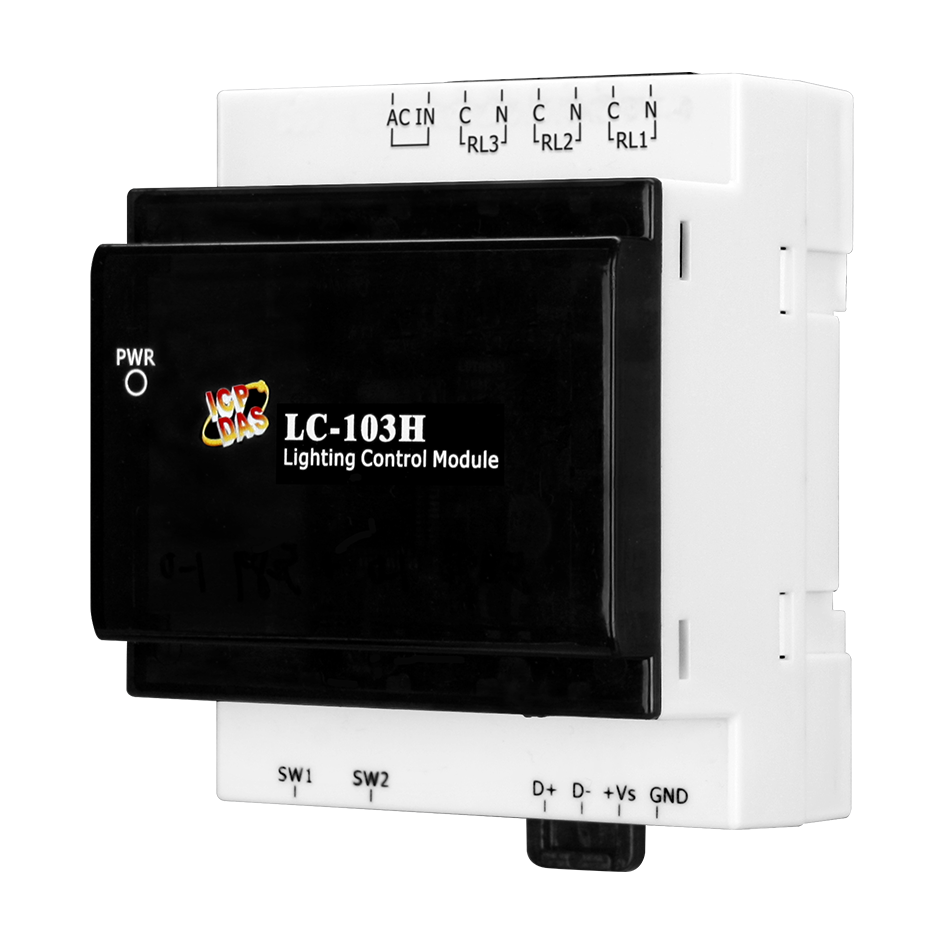

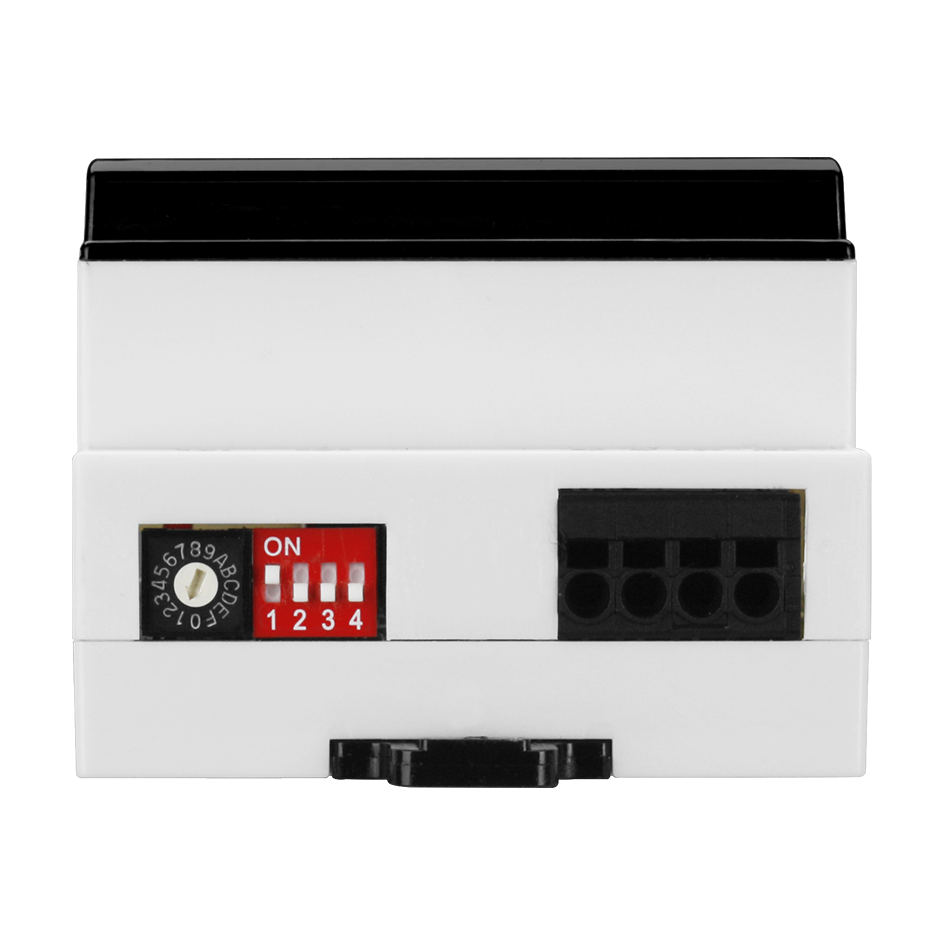

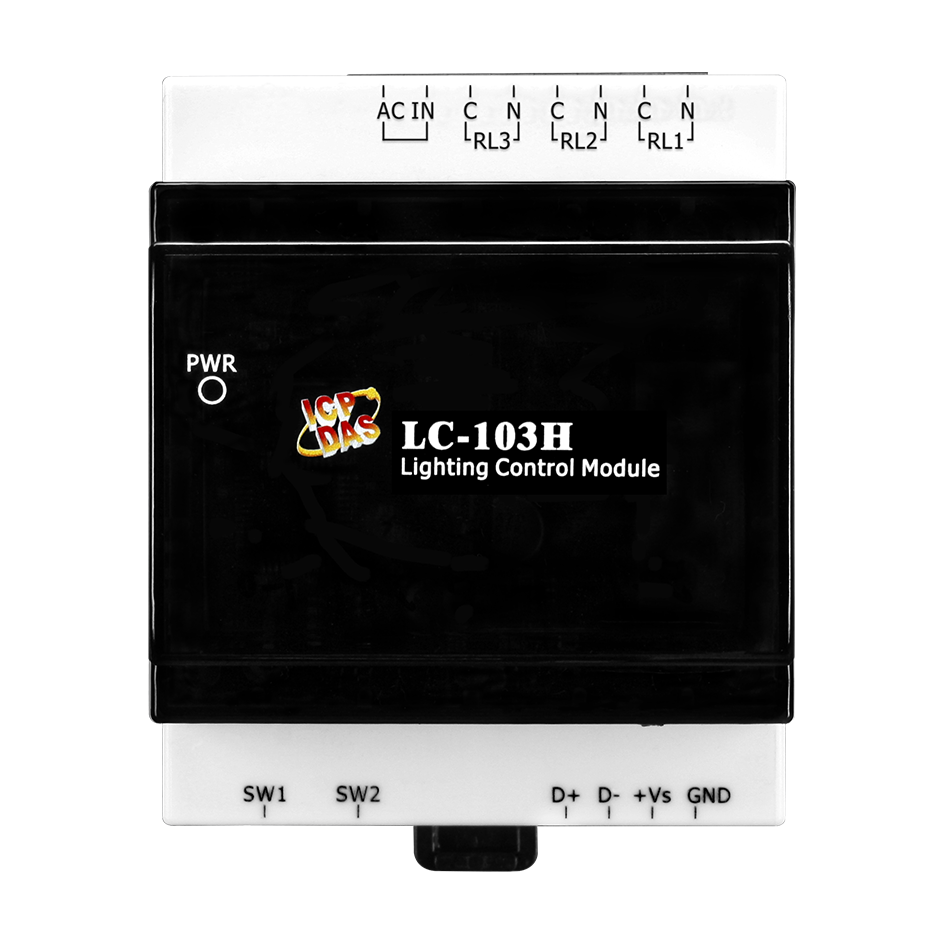

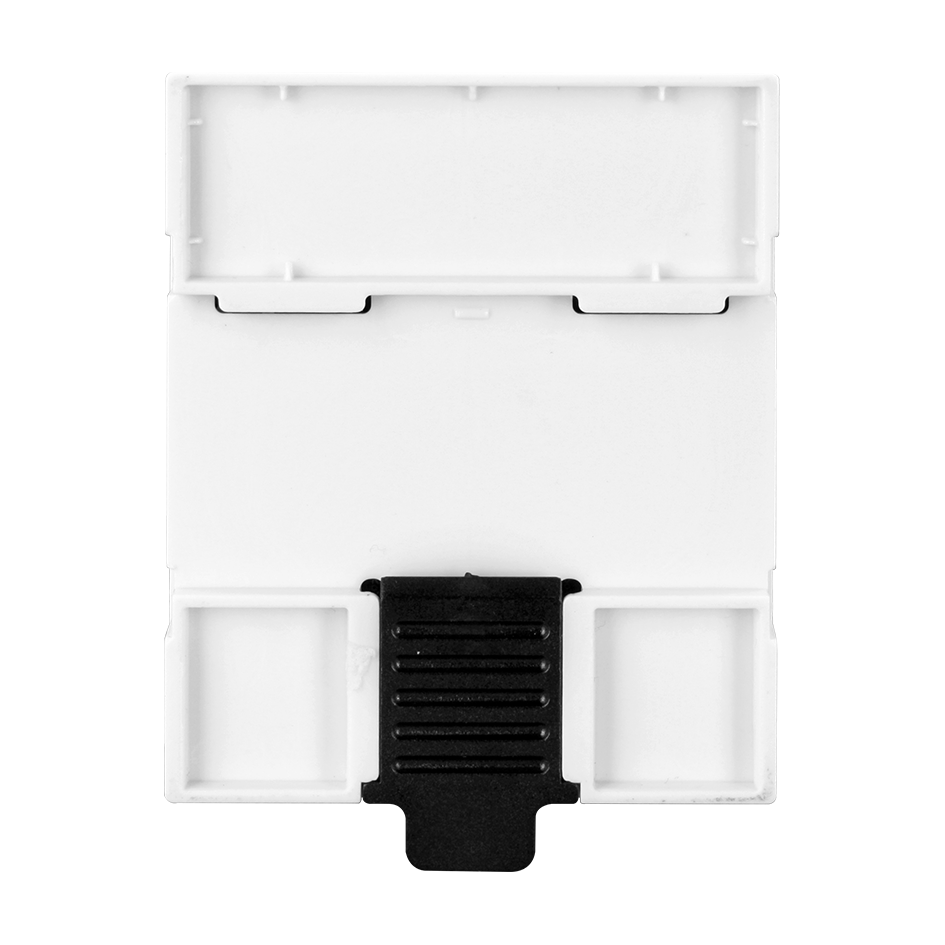

Модуль управления освещением ICP DAS LC-103H CR предназначен для эффективного контроля и управления освещением в промышленных и коммерческих объектах. Он оснащен одним каналом дискретного ввода и тремя каналами релейного вывода, что позволяет интегрировать его в различные системы автоматизации зданий.
**Ключевые технические особенности:**
- Дискретный ввод: 1 канал, поддерживающий напряжение от 90 до 240 В переменного тока, с входным сопротивлением 68 кОм и мощностью 1 Вт.
- Релейный вывод: 3 канала с силовыми реле Form A (SPST N.O.), способные переключать ток до 16 А при 250 В переменного тока или 30 В постоянного тока. Время переключения реле не превышает 10 мс, а время восстановления составляет максимум 5 мс.
- Интерфейс связи: RS-485 с протоколами Modbus RTU и DCON, обеспечивающими надежную и быструю передачу данных на скорости до 9600 бит/с.
- Электропитание: Рабочее напряжение от 10 до 30 В постоянного тока, с максимальным потреблением 0,5 Вт. Питание осуществляется через разъем RJ-11.
- Условия эксплуатации: Рабочая температура от -25 до +75°C, температура хранения от -30 до +75°C, влажность от 10% до 90% без конденсации.
- Защита: Изоляция каналов внутренней логики 5000 В переменного тока, защита от электростатических разрядов (ESD) ±2 кВ для каждого канала и ±4 кВ для случайной точки, защита от быстрых транзиентных помех (EFT) ±2 кВ для линии питания.
**Области применения и целевая аудитория:**
Модуль LC-103H CR идеально подходит для систем автоматизации освещения в промышленных предприятиях, офисных зданиях, торговых центрах и других объектах, где требуется централизованный контроль освещения. Он обеспечивает надежную интеграцию с существующими системами управления и может быть использован для реализации сценариев автоматического включения/выключения освещения, управления яркостью и других функций.
**Преимущества и совместимость:**
- Надежность: Высокая механическая износостойкость реле (до 5 000 000 переключений) и электрическая износостойкость (до 120 000 переключений) обеспечивают долгосрочную эксплуатацию устройства.
- Гибкость: Возможность подключения различных типов источников света, включая лампы накаливания (до 8 x 40 Вт при 220 В переменного тока) и светодиоды (до 10 x 40 Вт при 220 В переменного тока), что позволяет адаптировать систему под конкретные требования.
- Интеграция: Совместимость с промышленными протоколами Modbus RTU и DCON обеспечивает легкую интеграцию с другими устройствами и системами автоматизации, такими как системы управления зданием (BMS), SCADA-системы и другие решения для управления инфраструктурой.
Модуль LC-103H CR от ICP DAS представляет собой надежное и эффективное решение для управления освещением, обеспечивая высокую производительность, гибкость и совместимость с различными системами автоматизации. Его использование позволяет повысить энергоэффективность и удобство эксплуатации освещенных объектов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 52 x 98 x 27 |
| Потребление тока | 0.5 Вт макс. |
| Сторожевой таймер | 1 ~ 31 |
| Тип каналов дискретного ввода | 90 ~ 240 В перем.тока |
| Входное сопротивление | 68 кОм, 1 Вт |
| Количество каналов дискретного ввода | 1 |
| Напряжение в закрытом состоянии | 60 В перем.тока |
| Напряжение в открытом состоянии | 85 В перем.тока |
| Монтаж | настенный |
| Количество каналов релейного вывода | 3 |
| Механическая износостойкость | 5000000 переключений |
| Установка значения при подаче питания | Нет |
| Установка безопасного значения | Нет |
| Время восстановления | 5 мс макс. |
| Электрическая износостойкость | 120 000 переключений |
| Нагрузочная способность реле | 16 А |
| Время переключения реле | 10 мс макс. |
| Рабочее напряжение | 250 В перем. или 30 В пост. 10 ~ 30 В пост.тока |
| Тип каналов релейного вывода | Силовое реле, Form A (SPST N.O.) |
| Количество подключаемых источников света | Накаливания: 8 * 40 Вт/ 220 В пер. Светодиодные: 10 * 40 Вт/ 220 В пер. |
| Системные индикаторы | 1 индикатор питания |
| Разъем электропитания | RJ-11 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Температура хранения, °C | -30 ~ +75 |
| Рабочая температура, °C | -25 ~ +75 |
| Разъем последовательного порта | RJ-11 (6P4C или 6P6C) |
| Скорость передачи данных, бит/с | 9600 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Изоляция каналов внутренней логики | 5000 Vrms |
| Защита EFT (IEC 61000-4-4) | ±2 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±2 кВ для каждого канала ±4 кВ для случайной точки |
| Интерфейс управления | Локальное и удаленное управление состоянием реле (Вкл/Выкл) |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Тип каналов | Дискретный ввод Релейный вывод |
