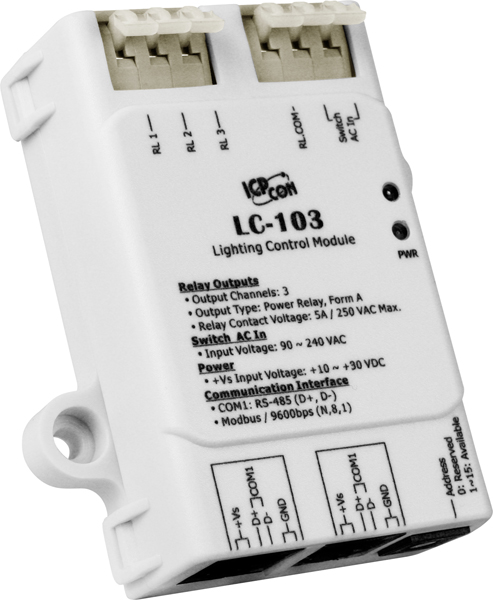

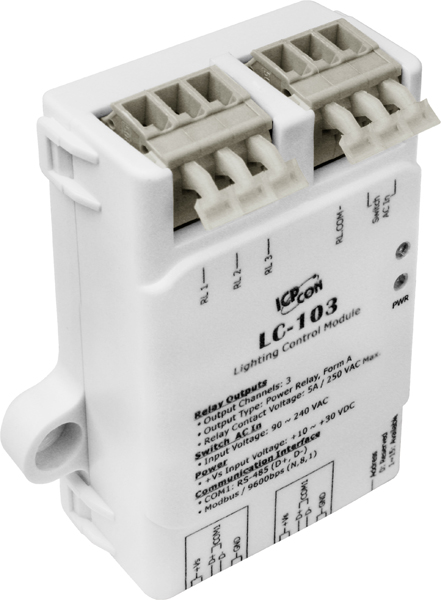

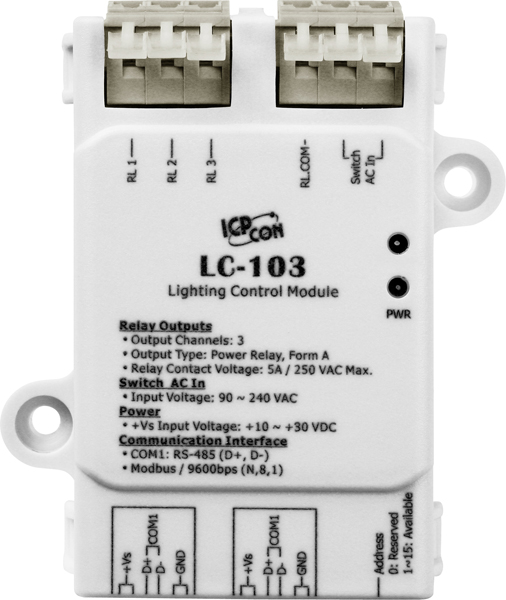

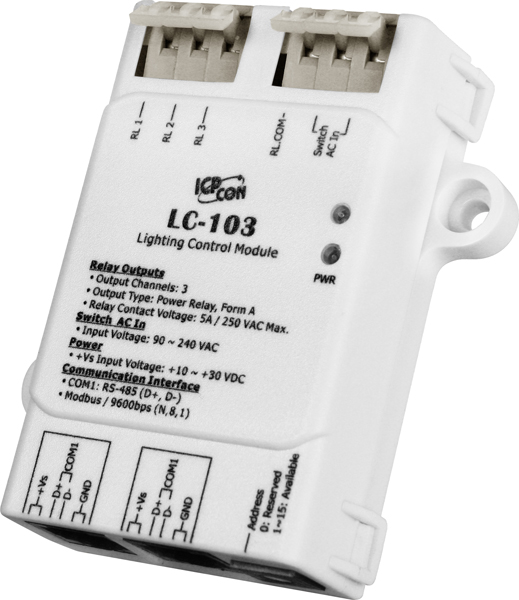

Модуль управления освещением ICP DAS LC-103 CR предназначен для эффективного контроля и управления системами освещения в промышленных и коммерческих объектах. Он оснащён одним каналом дискретного ввода и тремя каналами релейного вывода, что позволяет интегрировать его в различные системы автоматизации.
Ключевые технические особенности LC-103 CR включают:
- Дискретный ввод: один канал с входным сопротивлением 68 кОм, рассчитанный на напряжение переменного тока от 90 до 240 В. Входное напряжение в закрытом состоянии не превышает 60 В, в открытом — достигает 85 В.
- Релейный вывод: три канала с силовыми реле типа Form A (SPST N.O.), способные переключать нагрузку до 5 А при 250 В переменного тока или 30 В постоянного тока. Время переключения реле составляет не более 10 мс, а время восстановления — до 5 мс.
- Интерфейс связи: последовательный порт RS-485 с протоколами Modbus RTU и DCON, обеспечивающий скорость передачи данных до 9600 бит/с.
- Электропитание: питание от источника постоянного тока с напряжением от 10 до 30 В и максимальным потреблением 0,5 Вт. Разъём электропитания — RJ-11.
- Условия эксплуатации: рабочая температура от -25 до +75 °C, температура хранения от -30 до +75 °C, рабочая влажность от 10 до 90% без образования конденсата.
- Защита: изоляция каналов внутренней логики 5000 В переменного тока, защита от электростатических разрядов (ESD) ±2 кВ для каждого канала и ±4 кВ для случайной точки, защита от быстрых транзиентных помех (EFT) ±2 кВ для линии питания.
Модуль LC-103 CR предназначен для использования в системах автоматизации освещения, где требуется управление состоянием освещающих приборов на основе сигналов дискретного ввода. Он может быть интегрирован в системы управления зданием (BMS), системы управления освещением в производственных помещениях, а также в системы безопасности, где необходимо контролировать состояние освещения в ответ на различные события.
Преимущества LC-103 CR включают:
- Гибкость интеграции: поддержка стандартных протоколов Modbus RTU и DCON позволяет легко интегрировать модуль в существующие системы автоматизации.
- Надёжность: высокая механическая и электрическая износостойкость реле обеспечивает долгосрочную эксплуатацию устройства в промышленных условиях.
- Компактность: компактные габариты (52 x 98 x 27 мм) и настенный монтаж упрощают установку в ограниченных пространствах.
- Широкий диапазон рабочих температур: возможность эксплуатации в диапазоне от -25 до +75 °C делает модуль подходящим для различных климатических условий.
Совместимость LC-103 CR с другими устройствами ICP DAS, такими как преобразователи интерфейсов RS-485 (например, tM-7561 CR), расширяет возможности системы и повышает её гибкость. Это позволяет создавать комплексные решения для управления освещением, адаптированные под специфические требования заказчика.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 52 x 98 x 27 |
| Потребление тока | 0.5 Вт макс. |
| Сторожевой таймер | 1 ~ 31 |
| Тип каналов дискретного ввода | 90 ~ 240 В перем.тока |
| Входное сопротивление | 68 кОм, 1 Вт |
| Количество каналов дискретного ввода | 1 |
| Напряжение в закрытом состоянии | 60 В перем.тока |
| Напряжение в открытом состоянии | 85 В перем.тока |
| Монтаж | настенный |
| Количество каналов релейного вывода | 3 |
| Механическая износостойкость | 20000000 переключений при нулевой нагрузке (300 переключений/мин) |
| Установка значения при подаче питания | Нет |
| Установка безопасного значения | Нет |
| Время восстановления | 5 мс макс. |
| Электрическая износостойкость | 100000 переключений |
| Нагрузочная способность реле | 5 А |
| Время переключения реле | 10 мс макс. |
| Рабочее напряжение | 250 В перем. или 30 В пост. 10 ~ 30 В пост.тока |
| Тип каналов релейного вывода | Силовое реле, Form A (SPST N.O.) |
| Системные индикаторы | 1 индикатор питания |
| Разъем электропитания | RJ-11 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Температура хранения, °C | -30 ~ +75 |
| Рабочая температура, °C | -25 ~ +75 |

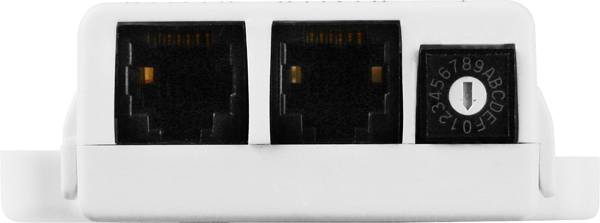

| Разъем последовательного порта | RJ-11 (6P4C или 6P6C) |
| Скорость передачи данных, бит/с | 9600 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Изоляция каналов внутренней логики | 5000 Vrms |
| Защита EFT (IEC 61000-4-4) | ±2 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±2 кВ для каждого канала ±4 кВ для случайной точки |
| Интерфейс управления | Локальное и удаленное управление состоянием реле (Вкл/Выкл) |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Тип каналов | Дискретный ввод Релейный вывод |
