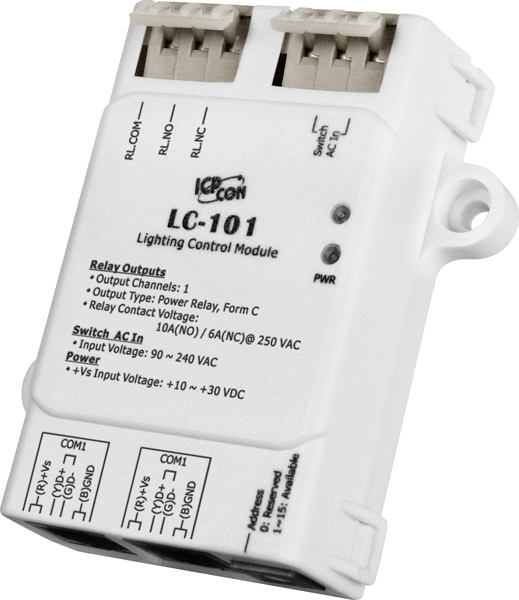

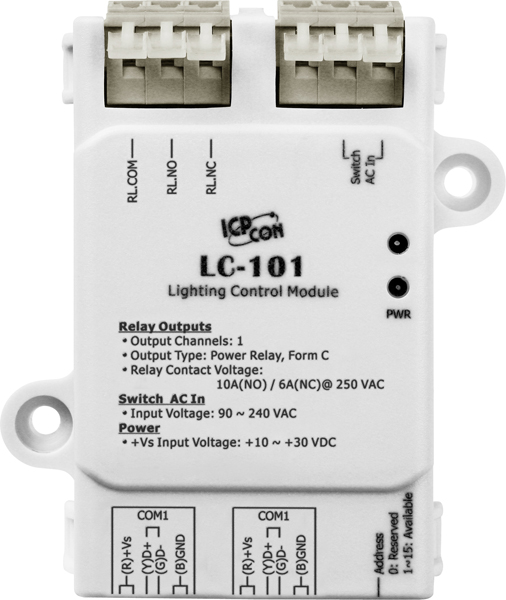

Модуль LC-101 CR от компании ICP DAS предназначен для управления освещением в промышленных и коммерческих объектах. Он оснащён одним каналом дискретного ввода и одним каналом релейного вывода, что позволяет интегрировать его в системы автоматизации для контроля и управления освещением.
Ключевые технические особенности модуля LC-101 CR включают:
- Дискретный вход: один канал для подключения мокрого контакта с входным сопротивлением 68 кОм и максимальным рабочим напряжением 240 В переменного тока.
- Релейный выход: один канал с силовым реле Form C, поддерживающий нормально открытые (NO) и нормально закрытые (NC) контакты. Реле выдерживает токи до 10 А для нормально открытого контакта и 6 А для нормально закрытого при напряжении до 250 В переменного тока или 30 В постоянного тока.
- Интерфейс связи: последовательный порт RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивающий скорость передачи данных от 1200 до 115200 бит/с.
- Питание: рабочее напряжение от 10 до 30 В постоянного тока с максимальным потреблением 0,5 Вт. Электропитание осуществляется через разъём RJ-11.
- Условия эксплуатации: рабочая температура от -25 до +75°C, температура хранения от -30 до +75°C, рабочая влажность от 10% до 90% без образования конденсата.
- Защита: изоляция каналов внутренней логики 5000 В переменного тока, защита от электростатического разряда (ESD) ±2 кВ для каждого канала и ±4 кВ для случайной точки, защита от импульсных помех (EFT) ±2 кВ для линии питания.
Модуль LC-101 CR предназначен для использования в системах автоматизации зданий, где требуется управление освещением с возможностью мониторинга и управления состоянием реле как локально, так и удалённо. Он может быть интегрирован в системы управления освещением, системы безопасности и другие автоматизированные системы, требующие контроля за состоянием освещения и его управления.
Преимущества модуля LC-101 CR включают:
- Компактные размеры: габариты 52 x 98 x 27 мм позволяют устанавливать модуль в ограниченных пространствах.
- Низкое потребление энергии: максимальное потребление 0,5 Вт способствует экономии энергии в системе.
- Широкий диапазон рабочих температур: от -25 до +75°C обеспечивает надёжную работу в различных климатических условиях.
- Высокая степень защиты: изоляция каналов внутренней логики 5000 В переменного тока и защита от электростатического разряда и импульсных помех повышают надёжность эксплуатации.
Модуль LC-101 CR совместим с различными системами автоматизации, использующими протоколы Modbus RTU и DCON, что облегчает его интеграцию в существующие инфраструктуры. Его можно использовать в сочетании с другими модулями ICP DAS для расширения функциональности системы управления освещением и обеспечения комплексного контроля за состоянием освещённых объектов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 52 x 98 x 27 |
| Потребление тока | 0.5 Вт макс. |
| Сторожевой таймер | Аппаратное значение: 32 ~ 63, Программное значение: 0~255 для DCON и 1~247 для Modbus RTU |
| Тип каналов дискретного ввода | 90 ~ 240 В перем.тока |
| Входное сопротивление | 68 кОм, 1 Вт |
| Количество каналов дискретного ввода | 1 |
| Напряжение в закрытом состоянии | 60 В перем.тока |
| Напряжение в открытом состоянии | 85 В перем.тока |
| Монтаж | настенный |
| Количество каналов релейного вывода | 1 |
| Механическая износостойкость | 20000000 переключений при нулевой нагрузке (300 переключений/мин) |
| Установка значения при подаче питания | Нет |
| Установка безопасного значения | Нет |
| Время восстановления | 5 мс макс. |
| Электрическая износостойкость | 100000 переключений |
| Нагрузочная способность реле | Нормально открытый: 10 A#Нормально закрытый: 6 A |
| Время переключения реле | 15 мс макс. |
| Рабочее напряжение | 250 В перем. или 30 В пост. 10 ~ 30 В пост.тока |
| Тип каналов релейного вывода | Силовое реле, Form C |
| Системные индикаторы | 1 индикатор питания |
| Разъем электропитания | RJ-11 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Температура хранения, °C | -30 ~ +75 |
| Рабочая температура, °C | -25 ~ +75 |
| Разъем последовательного порта | RJ-11 (6P4C или 6P6C) |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Изоляция каналов внутренней логики | 5000 Vrms |
| Защита EFT (IEC 61000-4-4) | ±2 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±2 кВ для каждого канала ±4 кВ для случайной точки |
| Интерфейс управления | Локальное и удаленное управление состоянием реле (Вкл/Выкл) Удаленный мониторинг состояния по SMS |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Тип каналов | Дискретный ввод Релейный вывод |
