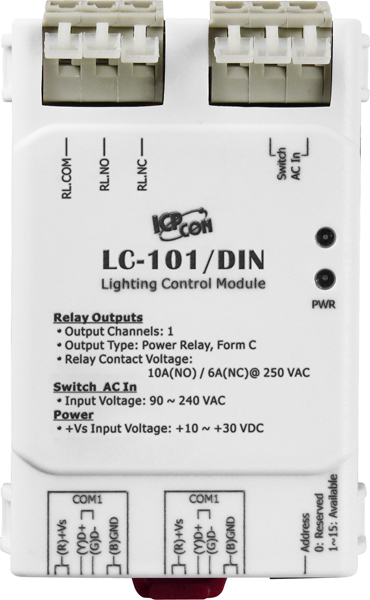

Модуль LC-101/DIN CR 1-channel AC Digital Input and 1-channel Relay Output Lighting Control Module (

Модуль LC-101/DIN CR от компании ICP DAS предназначен для управления освещением в промышленных и коммерческих объектах. Устройство оснащено одним каналом дискретного ввода и одним каналом релейного вывода, что позволяет эффективно контролировать и автоматизировать системы освещения.

**Ключевые технические особенности:**

• Габаритные размеры: 52 x 98 x 27 мм, что обеспечивает компактность и удобство монтажа на DIN-рейку.
• Потребление энергии: не более 0,5 Вт, способствуя энергоэффективности системы.
• Сторожевой таймер: аппаратное значение от 32 до 63, программное значение от 0 до 255 для DCON и от 1 до 247 для Modbus RTU, обеспечивая гибкость в настройке таймера.
• Тип канала дискретного ввода: поддерживает напряжение от 90 до 240 В переменного тока, с входным сопротивлением 68 кОм и мощностью 1 Вт.
• Релейный вывод: силовое реле Form C с механической износостойкостью до 20 миллионов переключений при нулевой нагрузке (300 переключений в минуту) и электрической износостойкостью до 100 000 переключений.
• Нагрузочная способность реле: нормально открытый контакт — 10 А, нормально закрытый — 6 А, с временем переключения до 15 мс и временем восстановления до 5 мс.
• Интерфейс связи: RS-485 с разъемом RJ-11 (6P4C или 6P6C), поддерживающий скорости передачи данных от 1200 до 115200 бит/с и протоколы Modbus RTU и DCON.
• Защита: изоляция каналов внутренней логики до 5000 В переменного тока, защита от электромагнитных помех (EFT) по IEC 61000-4-4 до ±2 кВ для линии питания.
• Условия эксплуатации: рабочая температура от -25 до +75°C, температура хранения от -30 до +75°C, рабочая влажность от 10% до 90% без конденсации.

**Области применения и целевая аудитория:**

Модуль LC-101/DIN CR предназначен для использования в системах автоматизации освещения на промышленных предприятиях, в коммерческих зданиях, офисах и других объектах, где требуется централизованный контроль освещения. Он идеально подходит для интеграции в системы управления зданием (BMS), обеспечивая эффективное управление освещением и повышение энергоэффективности.

**Преимущества и совместимость:**

• Компактность: малые габариты позволяют экономить пространство в распределительных щитах.
• Гибкость настройки: возможность программной настройки сторожевого таймера и параметров реле для различных сценариев эксплуатации.
• Энергоэффективность: низкое потребление энергии способствует снижению эксплуатационных расходов.
• Совместимость: поддержка стандартных протоколов Modbus RTU и DCON обеспечивает легкую интеграцию с различными системами автоматизации и управления.
• Надежность: высокая механическая и электрическая износостойкость гарантирует долгосрочную эксплуатацию устройства.

Модуль LC-101/DIN CR от ICP DAS представляет собой надежное и эффективное решение для управления освещением в различных сферах, обеспечивая высокую степень интеграции и гибкости в настройке системы освещения.
