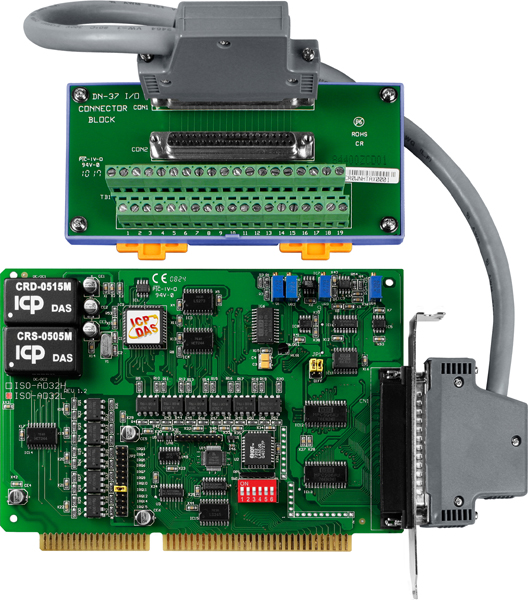

Плата ISO-AD32L/S от компании ICP DAS представляет собой высококачественное решение для сбора и обработки аналоговых сигналов в промышленных системах. Эта плата ISA с 32 каналами аналогового ввода оснащена изоляцией, обеспечивая надежную защиту от помех и повышая точность измерений. В комплект входят клеммная плата DN-37 и кабель CA-3710 D-Sub, что упрощает установку и подключение устройства.
Ключевые технические особенности платы ISO-AD32L/S включают:
- Количество каналов АЦП: 16/32, что позволяет гибко настраивать систему в зависимости от потребностей.
- Разрешение АЦП: 12 бит, обеспечивающее высокую точность преобразования сигналов.
- Частота дискретизации: до 200 кГц, что позволяет эффективно обрабатывать быстрые сигналы.
- Программируемое усиление АЦП: 0.5, 1, 2, 4, 8, позволяющее адаптировать устройство под различные уровни входных сигналов.
- Входное сопротивление: 10 МОм, обеспечивающее минимальное влияние на измеряемые сигналы.
- Размер буфера FIFO: 1 кБайт, способствующий эффективному управлению данными при высоких скоростях дискретизации.
- Температурный дрейф нуля: ±25 ppm/°C, что гарантирует стабильность показаний в широком диапазоне температур.
- Напряжение изоляции: 500 В, обеспечивающее защиту от высоковольтных помех.
- Потребление тока: 850 мА при +5 В, что соответствует стандартным требованиям для ISA-устройств.
- Габаритные размеры: 173 x 122 x 22 мм, что позволяет устанавливать плату в стандартные корпуса.
- Рабочая температура: 0 ~ +60°C, что делает устройство пригодным для эксплуатации в различных климатических условиях.
- Температура хранения: -20 ~ +70°C, обеспечивая сохранность устройства при транспортировке и хранении.
- Рабочая влажность: 5 ~ 85%, без образования конденсата, что расширяет возможности применения устройства в различных средах.
Плата ISO-AD32L/S предназначена для использования в системах автоматизации, контроля и измерений, где требуется высокая точность и надежность сбора аналоговых данных. Она идеально подходит для применения в промышленной автоматизации, системах мониторинга, научных исследованиях и других областях, где необходима обработка аналоговых сигналов с изоляцией.
Преимущества платы ISO-AD32L/S включают:
- Высокая точность и надежность: благодаря 12-битному разрешению и изоляции, устройство обеспечивает точные и стабильные измерения.
- Гибкость настройки: возможность выбора количества каналов и программируемого усиления позволяет адаптировать систему под конкретные задачи.
- Устойчивость к внешним воздействиям: изоляция и широкий диапазон рабочих температур обеспечивают надежную работу в сложных условиях.
- Простота интеграции: стандартный интерфейс ISA и комплектующие, входящие в поставку, облегчают процесс установки и подключения устройства.
Плата ISO-AD32L/S совместима с различными системами автоматизации и может быть интегрирована с другими устройствами через стандартный интерфейс ISA. Это делает ее универсальным решением для широкого спектра приложений, требующих надежного сбора и обработки аналоговых сигналов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Программируемое усиление АЦП | 0.5, 1, 2, 4, 8 |
| Размер буфера FIFO, кБайт | 1 |
| Количество потенциальных каналов аналогового ввода | 32 |
| Температурный дрейф нуля | ±25 ppm/°C |
| Габаритные размеры, мм | 173 x 122 x 22 |
| Потребление тока | 850 мА при +5 В |
| Частота дискретизации | 200 кГц |
| Напряжение изоляции, В | 500 |
| Количество каналов АЦП | 16 32 16/32 |
| Разрешение АЦП | 12 бит |
| Входное сопротивление | 10 МОм |
| Диапазон входных сигналов по напряжению | 0 ~ 1.25 В 0 ~ 0.625 В 0 ~ 10 В 0 ~ 2.5 В ±5 В 0 ~ 5 В ±10 В ±2.5 В ±1.25 В |
| Точность АЦП | ±0.01% при 25°C, ±10 В |
| Тип компьютерной шины | ISA |
| Дочерняя плата | Да |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
