Плата ISO-AD32H/S от компании ICP DAS представляет собой высококачественное решение для аналогового ввода в промышленных системах. Эта плата ISA обеспечивает 32 канала аналогового ввода с изоляцией, что делает ее идеальной для применения в условиях, где требуется высокая точность и надежность измерений.
Ключевые технические особенности ISO-AD32H/S включают:
- Программируемое усиление АЦП: 0.5, 1, 5, 10, 50, 100, 500, 1000, что позволяет адаптировать устройство под различные уровни входных сигналов.
- Размер буфера FIFO: 1 кБайт, обеспечивающий эффективную обработку данных без потерь.
- Частота дискретизации: 200 кГц, позволяющая получать высокоточные измерения в реальном времени.
- Разрешение АЦП: 12 бит, обеспечивающее детальное представление входных сигналов.
- Входное сопротивление: 10 МОм, минимизирующее влияние на измеряемые сигналы.
- Диапазон входных сигналов по напряжению: от ±0.005 В до ±10 В, включая 0 ~ 0.1 В, 0 ~ 0.01 В, 0 ~ 1 В, 0 ~ 10 В, ±5 В, ±1 В, что обеспечивает гибкость при работе с различными источниками сигналов.
- Точность АЦП: ±0.01% при 25°C и ±10 В, гарантируя высокую достоверность измерений.
- Напряжение изоляции: 500 В, обеспечивающее защиту от электрических помех и повышающее надежность системы.
- Температурный дрейф нуля: ±25 ppm/°C, что минимизирует погрешности, связанные с изменениями температуры.
- Габаритные размеры: 173 x 122 x 22 мм, позволяющие интегрировать плату в различные промышленные системы.
- Потребление тока: 850 мА при +5 В, что делает устройство энергоэффективным.
- Рабочая температура: от 0 до +60°C, обеспечивая стабильную работу в широком диапазоне температур.
- Рабочая влажность: 5 ~ 85%, без образования конденсата, что расширяет области применения устройства.
- Температура хранения: от -20 до +70°C, обеспечивая сохранность устройства при транспортировке и хранении.

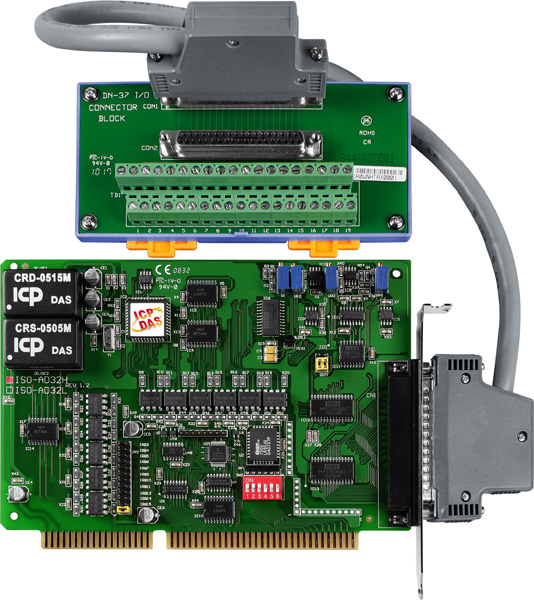

ISO-AD32H/S предназначена для использования в различных областях промышленности, включая системы контроля и автоматизации, где требуется высокоточный аналоговый ввод. Ее можно интегрировать в существующие системы с шиной ISA, обеспечивая совместимость с различными промышленными компьютерами и контроллерами. Плата оснащена клеммной платой DN-37 и кабелем CA-3710 D-Sub, что упрощает процесс подключения и монтажа.
Преимущества ISO-AD32H/S включают:
- Высокая точность и надежность: благодаря 12-битному разрешению и точности ±0.01% при 25°C, ±10 В.
- Гибкость в настройке: возможность программирования усиления АЦП и выбора диапазона входных сигналов.
- Защищенность: изоляция входных каналов с напряжением 500 В и низкий температурный дрейф нуля.
- Удобство монтажа: стандартные габаритные размеры и комплектующие, включая клеммную плату и кабель.
- Энергоэффективность: низкое потребление тока при стабильной работе устройства.
ISO-AD32H/S является надежным и эффективным решением для задач аналогового ввода в промышленных системах, обеспечивая высокую точность измерений и гибкость настройки под различные условия эксплуатации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Программируемое усиление АЦП | 0.5, 1, 5, 10, 50, 100, 500, 1000 |
| Размер буфера FIFO, кБайт | 1 |
| Количество потенциальных каналов аналогового ввода | 32 |
| Температурный дрейф нуля | ±25 ppm/°C |
| Габаритные размеры, мм | 173 x 122 x 22 |
| Потребление тока | 850 мА при +5 В |
| Частота дискретизации | 200 кГц |
| Напряжение изоляции, В | 500 |
| Количество каналов АЦП | 16 32 16/32 |
| Разрешение АЦП | 12 бит |
| Входное сопротивление | 10 МОм |
| Диапазон входных сигналов по напряжению | ±0.5 В ±0.1 В ±0.05 В ±0.01 В ±0.005 В 0 ~ 0.1 В 0 ~ 0.01 В 0 ~ 10 В ±5 В ±10 В ±1 В 0 ~ 1 В |
| Точность АЦП | ±0.01% при 25°C, ±10 В |
| Тип компьютерной шины | ISA |
| Дочерняя плата | Да |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
