Артикул:
ISO-AD32H
Характеристики
Полное наименование:
—
Плата ISO-AD32H 200Ks/s 12-bit, 32-Channel Isolated Analog Input Board (High gain)
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

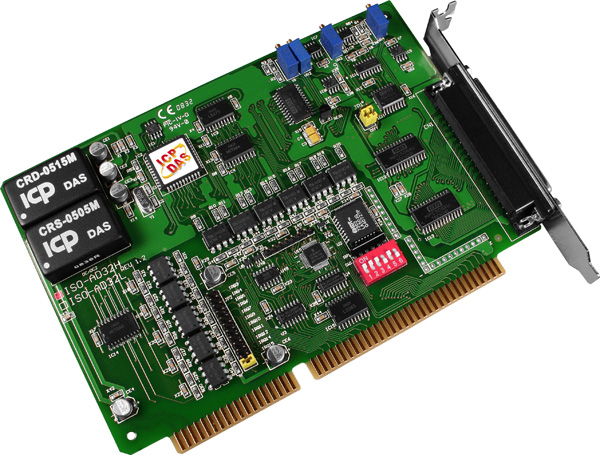

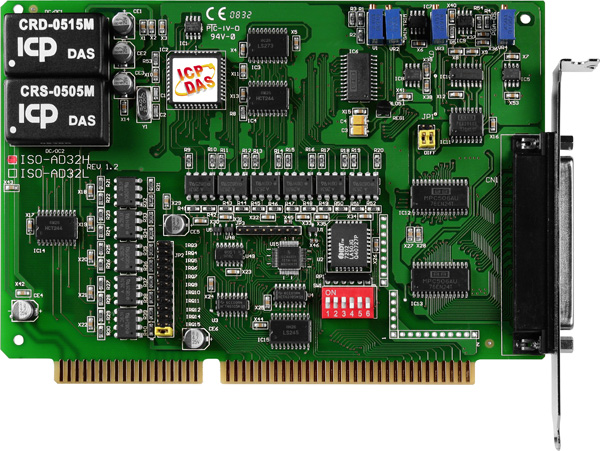

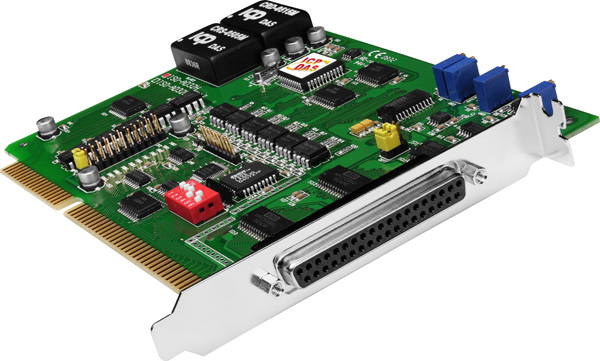

Плата ISO-AD32H от ICP DAS представляет собой высокопроизводительное устройство для изолированного аналогового ввода, предназначенное для установки в компьютеры с ISA-шиной. Она обеспечивает надежную изоляцию входных сигналов и высокую точность преобразования, что делает ее идеальным решением для задач, требующих надежного сбора и обработки аналоговых данных в промышленных условиях.
Ключевые технические особенности платы ISO-AD32H включают:
- Количество каналов ввода: 32 канала с одиночным входом или 16 дифференциальных каналов, что обеспечивает гибкость в подключении различных типов датчиков и сигналов.
- Разрешение АЦП: 12 бит, обеспечивающее высокую точность преобразования аналоговых сигналов в цифровую форму.
- Частота дискретизации: до 200 кС/с, что позволяет эффективно обрабатывать быстро меняющиеся сигналы.
- Программируемое усиление АЦП: 0,5, 1, 5, 10, 50, 100, 500 и 1000, позволяющее адаптировать устройство под различные уровни входных сигналов.
- Входное сопротивление: 10 МОм, обеспечивающее минимальную нагрузку на измеряемые источники сигнала.
- Температурный дрейф нуля: ±25 ppm/°C, что гарантирует стабильность показаний в широком диапазоне температур.
- Размеры устройства: 173 x 122 x 22 мм, что позволяет интегрировать плату в различные системы с ограниченным пространством.
- Потребление тока: 850 мА при +5 В, что соответствует стандартным требованиям для ISA-устройств.
- Напряжение изоляции: 500 В, обеспечивающее защиту от высоковольтных помех и повышающее надежность работы в промышленных условиях.
Плата ISO-AD32H предназначена для широкого спектра приложений, включая:
- Системы сбора данных: для мониторинга и анализа аналоговых сигналов с различных датчиков в реальном времени.
- Анализ сигналов: в научных исследованиях и разработках, где требуется высокая точность и скорость обработки данных.
- Операции в жестких условиях: благодаря изолированным входам и широкому диапазону рабочих температур, плата подходит для эксплуатации в промышленных средах с повышенным уровнем электромагнитных помех.
- Сигнальная изоляция: для защиты чувствительных компонентов системы от высоковольтных импульсов и помех.
Преимущества платы ISO-AD32H включают:
- Высокая скорость и точность: возможность работы с частотой дискретизации до 200 кС/с и разрешением 12 бит обеспечивает эффективную обработку быстро меняющихся сигналов.
- Гибкость настройки: программируемое усиление АЦП позволяет адаптировать устройство под различные уровни входных сигналов, расширяя область применения.
- Надежность в промышленных условиях: изолированные входы с защитой до 500 В и широкий диапазон рабочих температур обеспечивают стабильную работу в сложных эксплуатационных условиях.
- Компактность: размеры 173 x 122 x 22 мм позволяют интегрировать плату в системы с ограниченным пространством.
Плата ISO-AD32H совместима с компьютерами, оснащенными ISA-шиной, и может быть интегрирована в различные системы сбора и обработки данных. Для подключения к системе предусмотрен разъем DB37, что обеспечивает удобство монтажа и подключения внешних устройств. В комплект поставки входят необходимые кабели и документация для быстрого начала эксплуатации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Размер буфера FIFO, кБайт | 1 |
| Количество потенциальных каналов аналогового ввода | 32 |
| Программируемое усиление АЦП | 0.5, 1, 5, 10, 50, 100, 500, 1000 |
| Температурный дрейф нуля | ±25 ppm/°C |
| Габаритные размеры, мм | 173 x 122 x 22 |
| Потребление тока | 850 мА при +5 В |
| Частота дискретизации | 200 кГц |
| Напряжение изоляции, В | 500 |
| Количество каналов АЦП | 16 32 16/32 |
| Разрешение АЦП | 12 бит |
| Входное сопротивление | 10 МОм |
| Диапазон входных сигналов по напряжению | ±0.5 В ±0.1 В ±0.05 В ±0.01 В ±0.005 В 0 ~ 0.1 В 0 ~ 0.01 В 0 ~ 10 В ±5 В ±10 В ±1 В 0 ~ 1 В |
| Точность АЦП | ±0.01% при 25°C, ±10 В |
| Тип компьютерной шины | ISA |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
