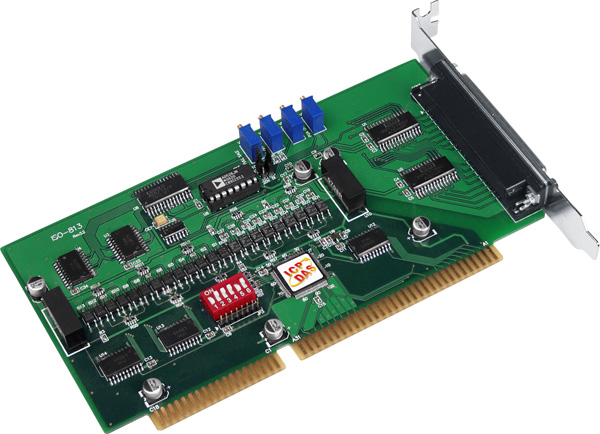

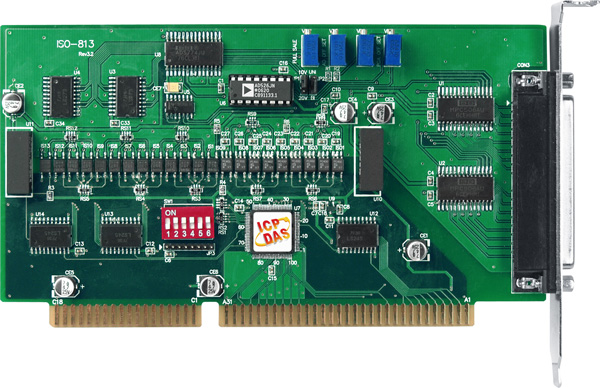

Плата ISA ISO-813 CR от ICP DAS предназначена для расширения функциональности промышленных компьютеров за счет добавления 32 изолированных каналов аналогового ввода. Это решение идеально подходит для задач, требующих высокоточного измерения аналоговых сигналов в различных промышленных приложениях.
Ключевые технические особенности платы ISO-813 CR включают:
- Количество каналов аналогового ввода: 32 канала с изоляцией, обеспечивающие защиту от помех и повышенную надежность системы.
- Разрешение АЦП: 12 бит, что обеспечивает точность измерений в широком диапазоне входных сигналов.
- Частота дискретизации: 10 кГц, позволяющая эффективно обрабатывать быстро меняющиеся сигналы.
- Диапазоны входных сигналов: поддержка различных диапазонов напряжений, включая ±10 В, ±5 В, 0–10 В, 0–5 В и другие, что обеспечивает гибкость при подключении различных датчиков и устройств.
- Точность АЦП: ±0,01% при 25°C для диапазона ±10 В, что гарантирует высокую достоверность измерений.
- Температурный дрейф нуля: ±25 ppm/°C, минимизируя погрешности, связанные с изменениями температуры окружающей среды.
- Напряжение изоляции: 3000 В, обеспечивающее защиту от высоковольтных помех и повышающее надежность системы.
- Потребление тока: 850 мА при +5 В, что соответствует стандартным требованиям для ISA-совместимых плат.
- Габаритные размеры: 174 x 96 x 22 мм, что позволяет устанавливать плату в стандартные корпуса промышленных компьютеров.
- Условия эксплуатации: рабочая температура от 0 до +60°C и влажность от 5% до 85% без конденсации, что делает плату подходящей для использования в различных промышленных средах.
Плата ISO-813 CR находит применение в различных областях промышленности, включая системы автоматизации, мониторинг и управление технологическими процессами, а также в системах сбора данных с различных датчиков. Ее высокая точность и надежность делают ее идеальным выбором для предприятий, требующих качественного и стабильного измерения аналоговых сигналов.
Преимущества использования платы ISO-813 CR включают:
- Высокая точность и надежность: благодаря 12-битному разрешению и изоляции каналов, плата обеспечивает достоверные измерения в различных условиях эксплуатации.
- Гибкость подключения: поддержка различных диапазонов входных сигналов позволяет интегрировать плату с широким спектром датчиков и устройств.
- Защищенность от помех: изоляция каналов и высокая изоляция по напряжению обеспечивают защиту от электромагнитных и электрических помех, повышая надежность системы.
- Совместимость: стандартный интерфейс ISA обеспечивает легкую интеграцию платы в существующие системы с соответствующими слотами расширения.
При выборе платы ISO-813 CR рекомендуется учитывать совместимость с используемым оборудованием и требования к точности и диапазону измерений. Для обеспечения оптимальной работы системы также важно учитывать условия эксплуатации, включая температуру и влажность окружающей среды.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество потенциальных каналов аналогового ввода | 32 |
| Температурный дрейф нуля | ± 25 ppm/°C |
| Габаритные размеры, мм | 174 x 96 x 22 |
| Потребление тока | 850 мА @ +5 В |
| Частота дискретизации | 10 кГц |
| Напряжение изоляции, В | 3000 |
| Количество каналов АЦП | 32 |
| Разрешение АЦП | 12 бит |
| Входное сопротивление | 10 МОм |
| Диапазон входных сигналов по напряжению | 0 ~ 1.25 В 0 ~ 0.625 В ±0.625 В ±0.3125 В 0 ~ 10 В 0 ~ 2.5 В ±5 В 0 ~ 5 В ±10 В ±2.5 В ±1.25 В Unipolar: 0~10 В, 0~5 В, 0~2.5 В, 0~1.25 В, 0~0.625 В Bipolar: ±10 В, ±1 В, ±2.5 В, ±1.25 В, ±0.625 В, ±0.3125 В |
| Точность АЦП | ±0.01% при 25°C, ±10 В |
| Тип компьютерной шины | ISA |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
