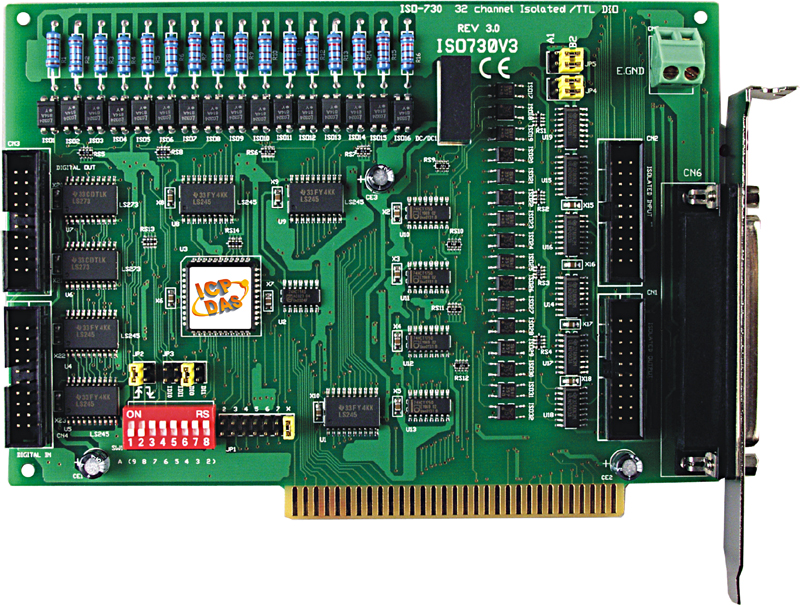

Плата ISO-730 CR от ICP DAS представляет собой расширение ISA-шины, обеспечивающее 32 канала цифрового ввода/вывода с изоляцией и 32 канала TTL-уровня цифрового ввода/вывода. Это решение предназначено для интеграции в промышленные системы автоматизации, требующие надежного и изолированного взаимодействия с внешними устройствами.
Ключевые технические особенности платы ISO-730 CR включают:
- Цифровой ввод: 16 изолированных каналов с напряжением логического "1" от 9 до 24 В и напряжением логического "0" до 1 В; 16 неизолированных TTL-каналов с напряжением логического "1" от 2 В и напряжением логического "0" до 0,8 В.
- Цифровой вывод: 16 изолированных каналов с открытым коллектором (тип Sink), способных выдерживать нагрузку до 100 мА при максимальном напряжении 30 В; 16 неизолированных TTL-каналов с напряжением логического "1" от 2,4 В и напряжением логического "0" до 0,8 В.
- Изоляция: Входы и выходы защищены от перенапряжений до 3750 В, что предотвращает влияние помех и повышает надежность системы.
- Скорость отклика: Изолированные каналы обеспечивают частоту отклика до 4 кГц, что подходит для большинства промышленных приложений.
- Питание: Плата потребляет 800 мА при напряжении 5 В, что соответствует стандартам ISA-шины.
- Условия эксплуатации: Рабочая температура от 0 до 60 °C, температура хранения от -20 до 70 °C, влажность от 5 до 85% без конденсации.
- Размеры: Компактные габариты 175 x 124 x 22 мм и вес 0,16 кг облегчают установку в ограниченных пространствах.
Плата ISO-730 CR предназначена для использования в промышленных системах автоматизации, где требуется надежный и изолированный цифровой ввод/вывод. Она идеально подходит для интеграции в системы управления, мониторинга и сбора данных, обеспечивая защиту от электрических помех и повышая общую надежность системы.
Преимущества использования платы ISO-730 CR включают:
- Гальваническая изоляция: Защищает оборудование от перенапряжений и помех, повышая надежность системы.
- Универсальность: Поддержка как изолированных, так и TTL-уровневых сигналов позволяет интегрировать плату в различные системы.
- Компактность: Малые размеры и низкое потребление тока упрощают установку и эксплуатацию.
Плата ISO-730 CR совместима с компьютерами, оснащенными ISA-шиной, и может быть интегрирована в существующие системы автоматизации без необходимости значительных изменений в инфраструктуре. Для подключения доступны разъемы DB37 и DB9, что обеспечивает гибкость в выборе интерфейса.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Напряжение лог. 1 (изолированные входы) | 9 ~ 24 В |
| Тип каналов изолированного дискретного вывода | Sink |
| Напряжение изоляции входов, В | 3750 |
| Напряжение изоляции выходов, В | 3750 |
| Напряжение лог. 0 (изолированные входы) | 0~1 В |
| Напряжение неизолированных каналов вывода | Напряжение логического 0: 0.8 В макс; Напряжение логической 1: 2.4 В мин. |
| Габаритные размеры, мм | 175 x 124 x 22 |
| Потребление тока | 800 мА @ 5 В |
| Вес нетто, кг | 0.16 |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество изолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Количество изолированных каналов дискретного вывода | 16 |
| Напряжение неизолированных каналов ввода | Напряжение логического 0: 0.8 В макс. Напряжение логической 1: 2.0 В мин. |
| Тип компьютерной шины | ISA |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
