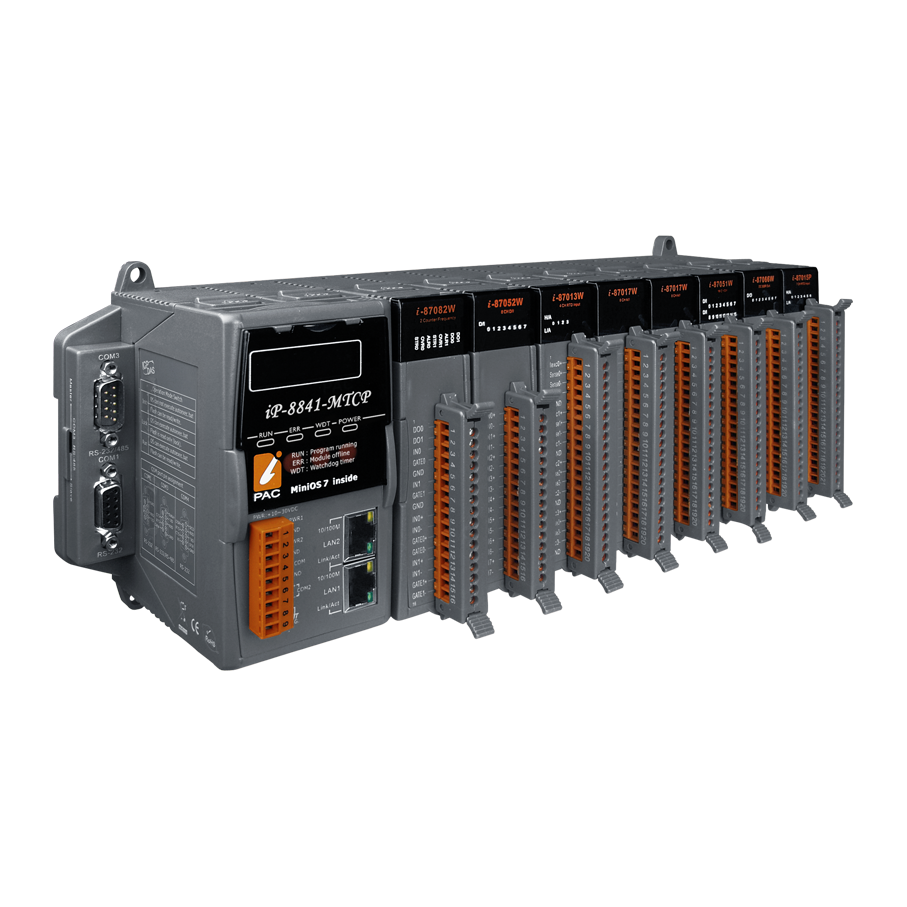

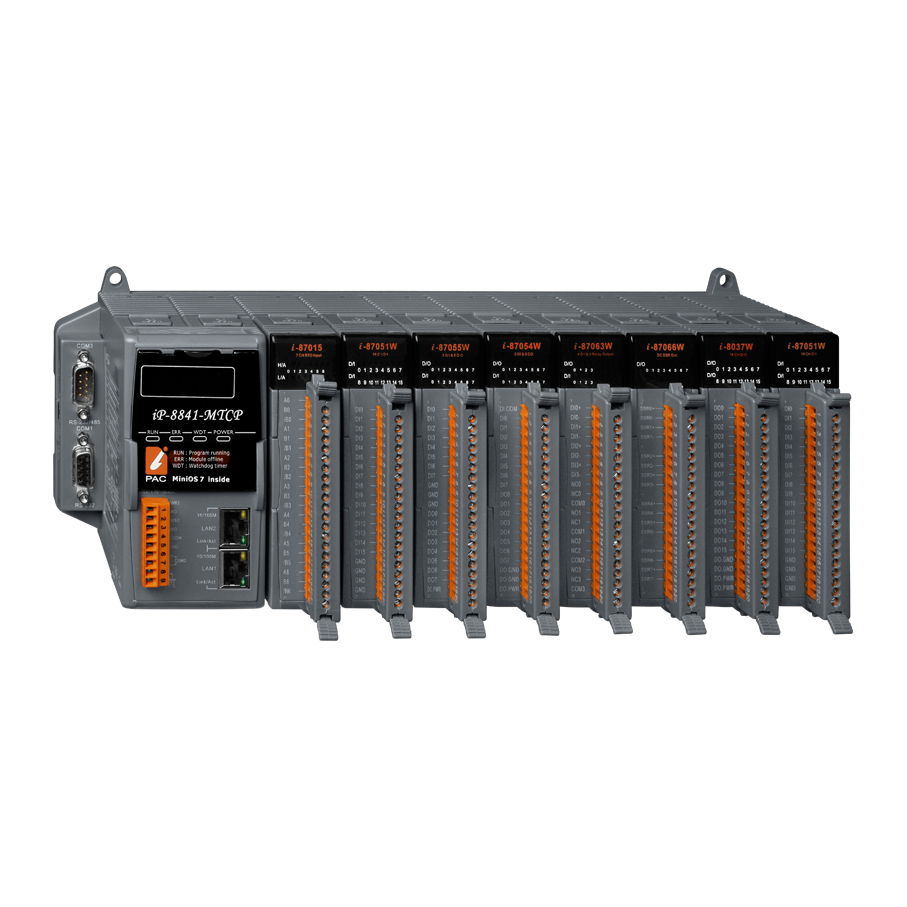

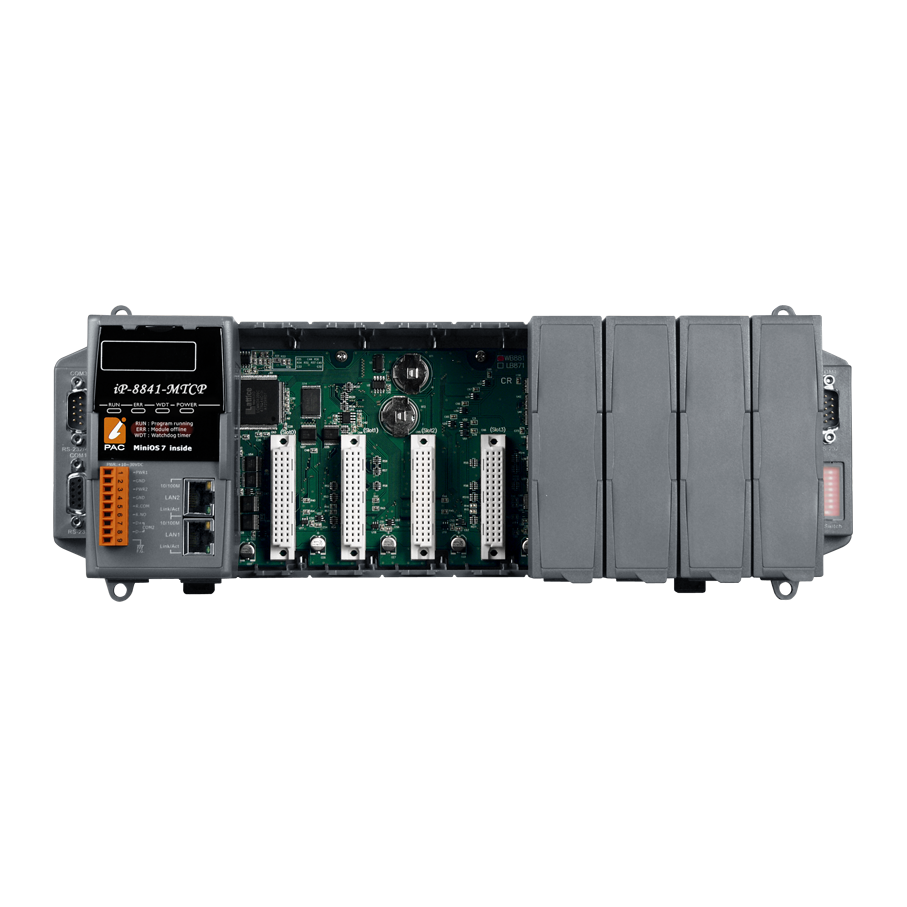

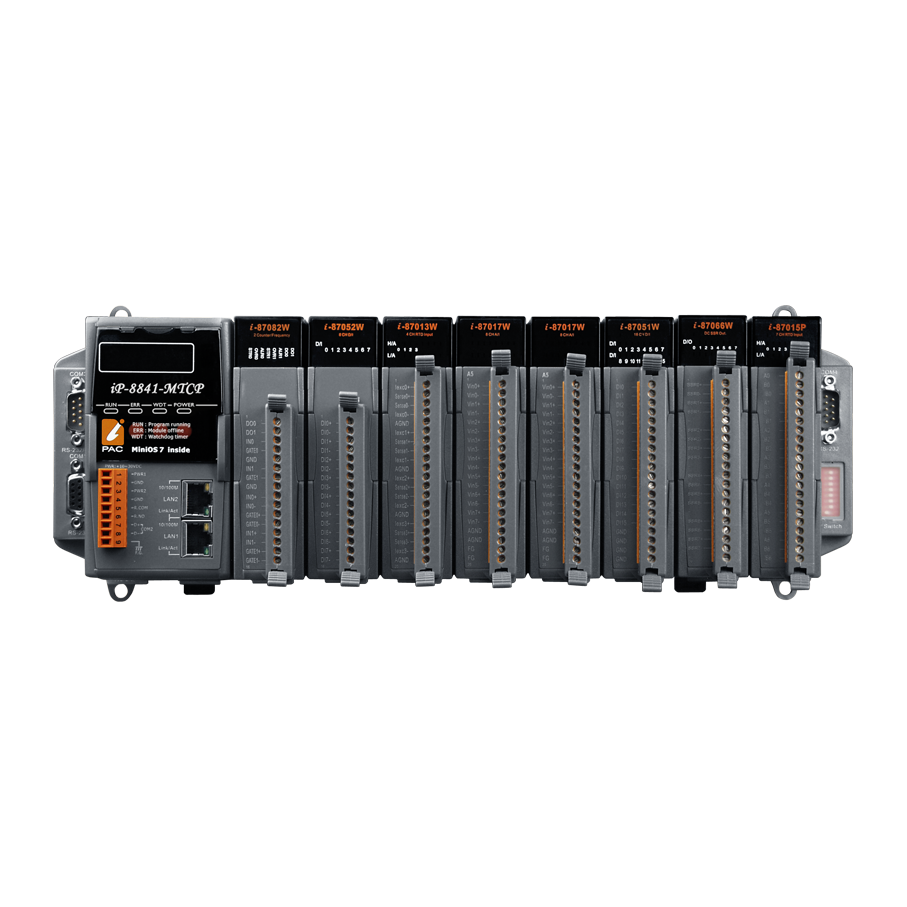

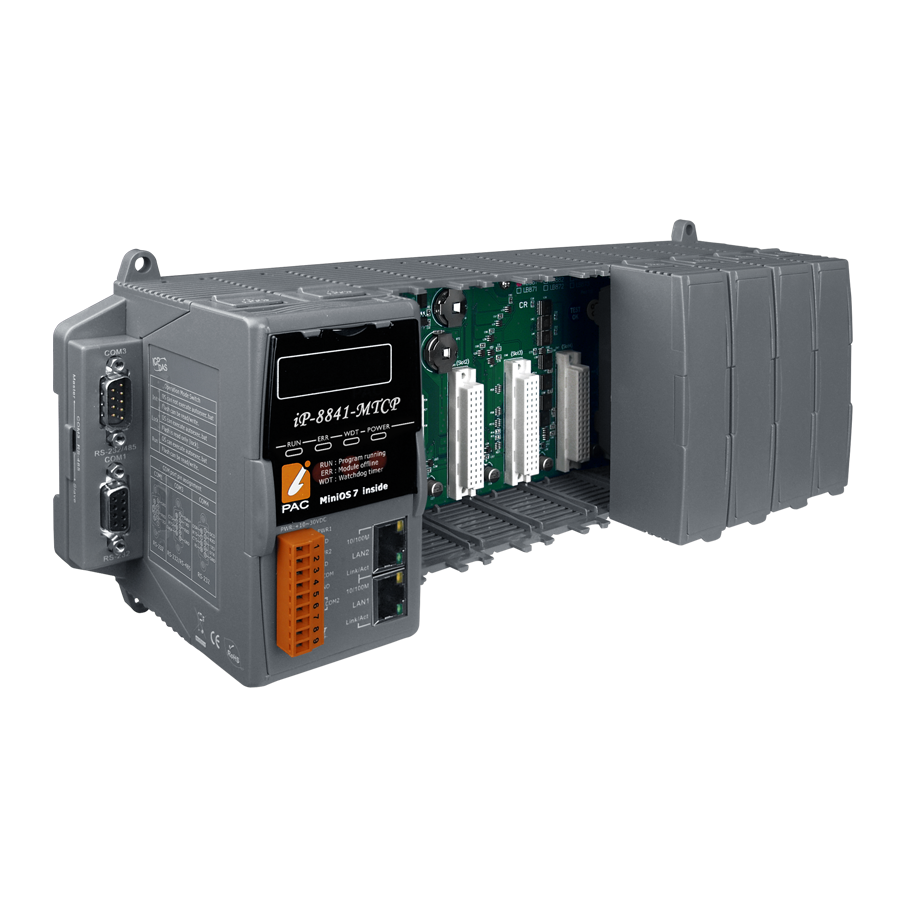

Контроллер iP-8841-MTCP от ICP DAS представляет собой программируемую корзину расширения с 8 слотами, предназначенную для интеграции с модулями ввода-вывода серий I-8K и I-87K. Это решение обеспечивает расширение функциональности промышленных систем автоматизации посредством подключения дополнительных модулей ввода-вывода через Ethernet.
Ключевые технические особенности устройства включают:
- Процессор: 16-разрядный процессор 80186 с тактовой частотой 80 МГц, обеспечивающий стабильную работу системы.
- Память: 512 КБ Flash-памяти для хранения программного обеспечения и данных, 16 КБ EEPROM для сохранения конфигурационных настроек и 31 Байт энергонезависимой памяти NVRAM для критически важных данных.
- Сетевые интерфейсы: два порта Ethernet 10/100 Мбит/с (RJ45), поддерживающие протокол Modbus TCP, что обеспечивает надежную и быструю передачу данных.
- Порты ввода-вывода: четыре последовательных порта: два RS-232, один RS-485 и один комбинированный RS-232/485, поддерживающие протоколы Modbus RTU и Modbus ASCII для гибкости подключения различных устройств.
- Дополнительные функции: встроенные часы реального времени для синхронизации данных, сторожевой таймер для мониторинга состояния системы и три программируемых светодиодных индикатора для визуального отображения статуса устройства.
- Питание: входное напряжение постоянного тока от 10 до 30 В с возможностью подключения резервного источника питания, встроенное силовое реле (1 А при 24 В) для сигнализации о сбоях питания.
- Условия эксплуатации: рабочая температура от -25 до +75 °C и влажность от 10 до 90% без конденсации, что позволяет использовать устройство в различных промышленных средах.
- Монтаж: возможность монтажа на DIN-рейку, а также настольный и настенный варианты, обеспечивая гибкость установки в зависимости от условий эксплуатации.
Контроллер iP-8841-MTCP предназначен для применения в системах автоматизации, где требуется расширение ввода-вывода через Ethernet. Он идеально подходит для интеграции с модулями I-8K и I-87K, обеспечивая гибкость и масштабируемость системы. Благодаря поддержке протоколов Modbus TCP, RTU и ASCII, устройство легко интегрируется с различными промышленными контроллерами и SCADA-системами, что делает его универсальным решением для автоматизации процессов в различных отраслях.
Преимущества использования контроллера iP-8841-MTCP включают:
- Гибкость расширения: возможность подключения до 8 дополнительных модулей ввода-вывода, что позволяет адаптировать систему под конкретные требования.
- Надежность: широкий диапазон рабочих температур и поддержка различных вариантов монтажа обеспечивают стабильную работу устройства в различных условиях.
- Совместимость: поддержка стандартных промышленных протоколов Modbus TCP, RTU и ASCII обеспечивает легкую интеграцию с существующими системами автоматизации.
- Удобство эксплуатации: наличие встроенных часов реального времени и сторожевого таймера повышает надежность и удобство эксплуатации системы.
Контроллер iP-8841-MTCP от ICP DAS является эффективным решением для расширения возможностей промышленных систем автоматизации, обеспечивая надежную и гибкую интеграцию дополнительных модулей ввода-вывода через Ethernet.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 355 x 132 x 111 |
| Светодиодные индикаторы | 3 программируемых индикатора |
| Потребление тока | 7.2 Вт |
| Количество портов RS-232/485 | 1 |
| Количество портов RS-232 | 2 |
| Количество портов RS-485 | 1 |
| Тип устройства | Корзина расширения |
| Часы реального времени | Есть |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| Кнопки управления | Есть |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Возможность подключения резервного источника электропитания | Есть, встроенное силовое реле (1 А @ 24 В пост.) для сигнализации |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Протоколы Ethernet | Modbus TCP |
| Передаваемые сигналы | RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND RS-485: Data+, Data- |
| Протоколы последовательной связи | Modbus ASCII Modbus RTU |
| Напряжение изоляции, В | 1000 |
| Уникальный аппаратный номер (64 бит) | Есть |
| NVRAM | 31 байт |
| SRAM | 512 Kб |
| Память EEPROM | 16 Кб |
| Процессор | 80186, 80 МГц |
| Flash-память | 512 Кб |
| Модули расширения | 8 слотов |
