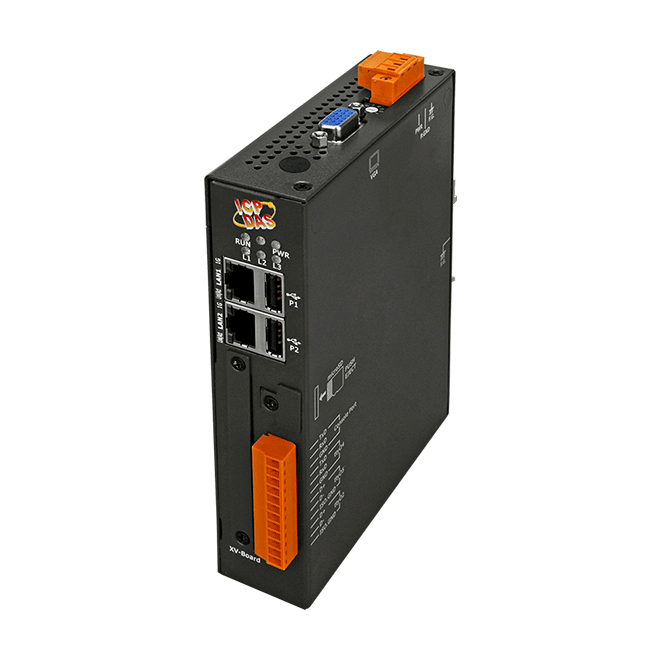

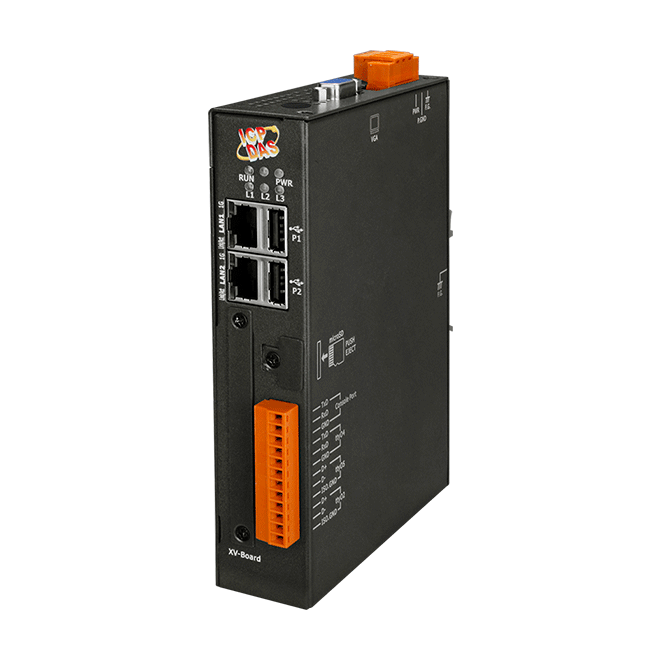

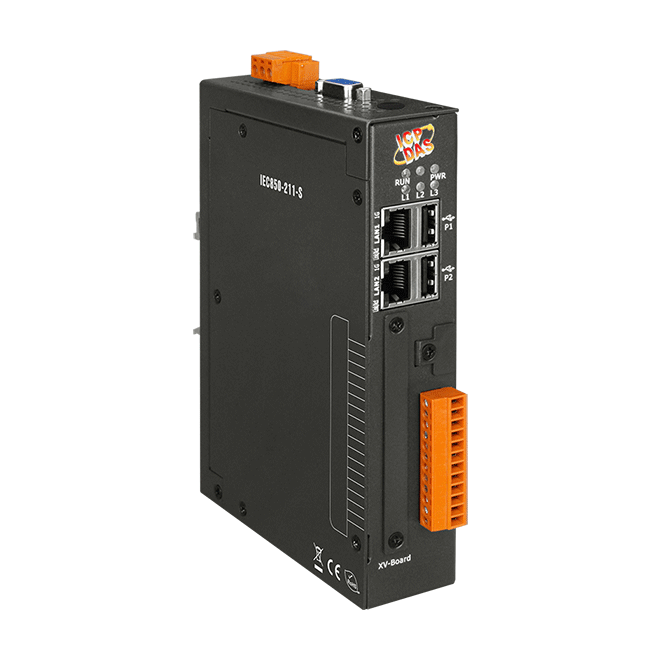

Преобразователь протоколов IEC850-211-S CR от компании ICP DAS предназначен для эффективного преобразования данных между промышленными протоколами Modbus TCP и IEC-61850. Это устройство обеспечивает надежную интеграцию различных систем автоматизации, позволяя устройствам, использующим Modbus TCP, взаимодействовать с системами, основанными на стандарте IEC-61850, и наоборот.
Ключевые технические особенности устройства включают:
- Поддержка протоколов: Modbus TCP (сервер) и IEC-61850 (клиент).
- Сетевые интерфейсы: два порта Ethernet 10/100/1000 Base-T(X) (разъем RJ45), обеспечивающие скорость передачи данных до 1 Гбит/с и поддерживающие auto-negotiating и auto MDI/MDI-X.
- Порты ввода-вывода: четыре последовательных порта (один RS-232 и два RS-485), а также два порта USB 2.0 для расширения функциональности.
- Память: 512 МБ DDR3 SDRAM, 512 МБ Flash и 64 КБ FRAM, обеспечивающие высокую производительность и надежность хранения данных.
- Электропитание: входное напряжение от 12 до 48 В постоянного тока, с потреблением 4,8 Вт.
- Условия эксплуатации: рабочая температура от -25 до +75°C, температура хранения от -40 до +80°C, влажность от 10 до 90% без конденсации.
- Монтаж: установка на DIN-рейку, материал корпуса — металл, степень защиты IP30.
Устройство предназначено для применения в различных областях промышленной автоматизации, включая энергетический сектор, системы управления подстанциями и другие критически важные инфраструктуры. Оно обеспечивает надежную и эффективную связь между устройствами, использующими различные протоколы, что особенно важно для интеграции старых и новых систем.
Преимущества использования преобразователя IEC850-211-S CR включают:
- Гибкость интеграции: возможность подключения до 32 серверов Modbus TCP и до 5 клиентов IEC-61850, что позволяет адаптировать систему под конкретные требования.
- Поддержка различных протоколов: возможность чтения и записи регистров Modbus через команды IEC-61850, поддержка логического узла GGIO и объектов данных Ind, IntIn, SPCSO, ISCSO.
- Надежность и долговечность: широкий диапазон рабочих температур и высокая степень защиты корпуса обеспечивают стабильную работу устройства в различных условиях эксплуатации.
Совместимость с другими устройствами и системами гарантирует легкую интеграцию преобразователя IEC850-211-S CR в существующие инфраструктуры, обеспечивая эффективное и надежное взаимодействие между различными компонентами системы автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 35 x 167 x 119 |

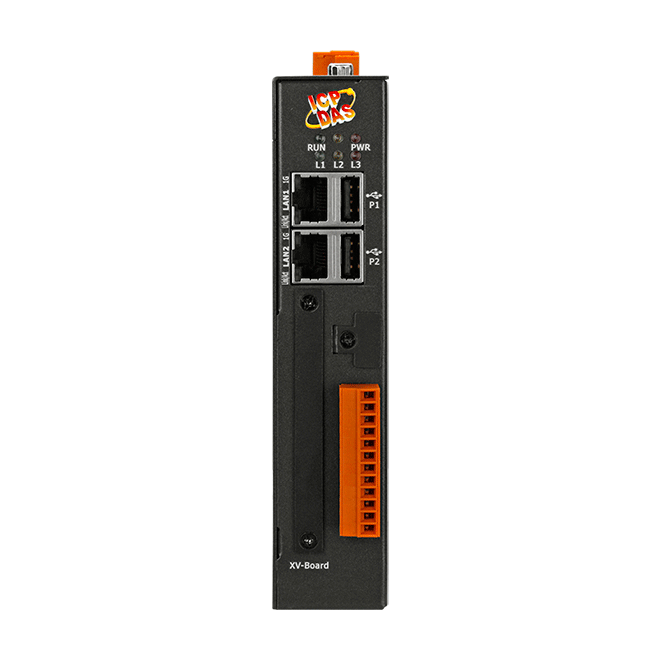

| Светодиодные индикаторы | PWR (питание), RUN (работа), L1, L2, L3 |
| Потребление тока | 4.8 Вт |
| Максимальное количество соединений Modbus | 32 |
| Сетевые протоколы | Modbus TCP; МЭК-61850 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Порты Ethernet | 2 x Ethernet 10/100/1000 Base T(X) (разъем RJ45) (Auto-negotiating, Auto MDI/MDI-X) |
| Скорость передачи данных | 10/100/1000 Мбит/с, auto MDI/MDIX |
| Максимальное количество соединений МЭК-61850 | 5 |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 4 |
| Поддерживаемые протоколы | Modbus TCP МЭК 61850 |
| Серия устройства | GW-7000 |
| DDR3 SDRAM | 512 Мб |
| Flash | 512 Мб |
| FRAM | 64 Кб |
