Модуль I-97019/S CR 8-channel Thermocouple Input Module with High Voltage Protection (RoHS). Include

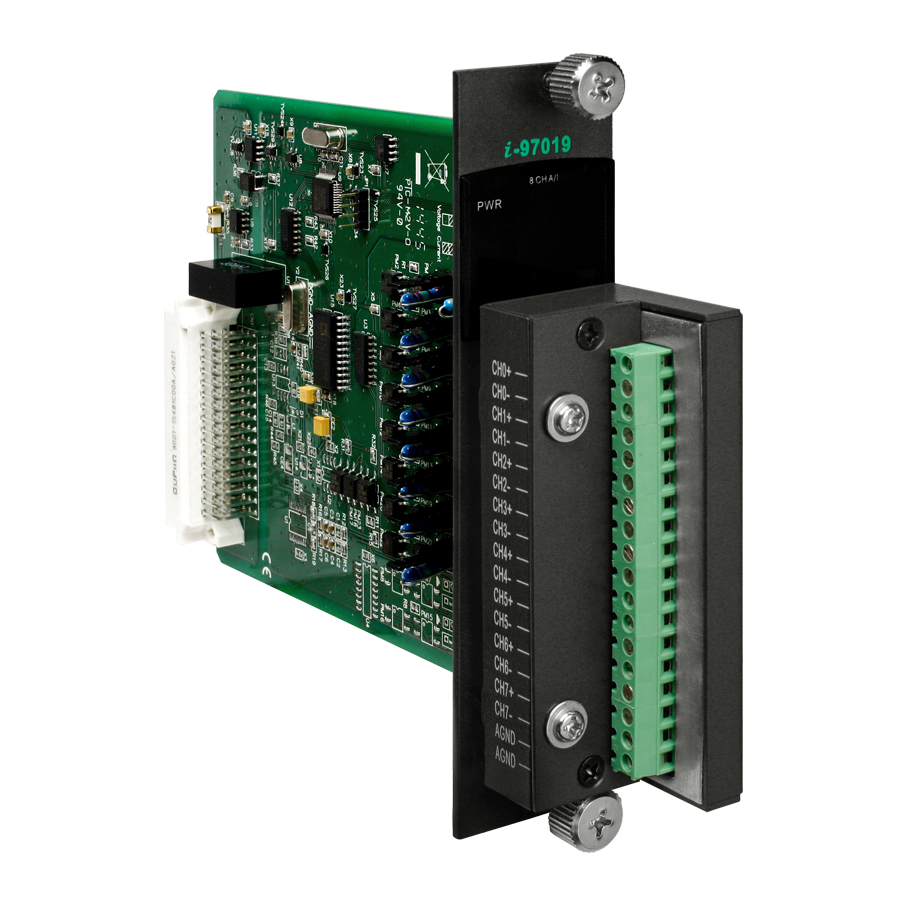

Модуль I-97019/S CR от компании ICP DAS представляет собой 8-канальный модуль аналогового ввода, предназначенный для работы с термопарами различных типов. Устройство обеспечивает высокую защиту от перенапряжений и предназначено для интеграции в системы промышленной автоматизации, где требуется надежный сбор и обработка температурных данных.

Ключевые технические особенности модуля I-97019/S CR включают:

• Количество каналов: 8 дифференциальных каналов аналогового ввода, поддерживающих различные типы термопар, включая J, K, T, E, R, S, B, N, C, L, M и L2.
• Диапазоны входных сигналов: Возможность работы с напряжением (±15 мВ, ±50 мВ, ±100 мВ, ±500 мВ, ±1 В, ±2,5 В, ±5 В, ±10 В) и током (0–20 мА, 4–20 мА, ±20 мА).
• Разрешение и частота дискретизации: 16-битное разрешение АЦП с частотой дискретизации 10 Гц на канал, обеспечивающее точность измерений до ±0,1% от полного диапазона.
• Защита от перенапряжений: Входная защита от перенапряжений до 240 В постоянного тока и защита от электростатического разряда (ESD) согласно IEC 61000-4-2: ±4 кВ для каждого канала и ±8 кВ для случайной точки.
• Изоляция: Внутренняя изоляция каналов логики и интерфейса RS-485 составляет 3000 В постоянного тока, обеспечивая надежную защиту от помех и повышая устойчивость системы.
• Интерфейс связи: Последовательный интерфейс RS-485 с поддержкой протокола DCON, обеспечивающий гибкость в интеграции с различными системами управления и мониторинга.
• Условия эксплуатации: Рабочая температура от -25°C до +75°C и влажность от 10% до 90% без конденсации, что позволяет использовать модуль в различных промышленных средах.
• Энергопотребление: Максимальное потребление мощности составляет 0,6 Вт, что способствует эффективному использованию ресурсов в системах с ограниченным энергоснабжением.

Модуль I-97019/S CR предназначен для применения в системах промышленной автоматизации, где требуется надежный сбор и обработка температурных данных с различных типов термопар. Он идеально подходит для использования в следующих областях:

• Энергетика: Мониторинг температурных режимов оборудования и процессов для обеспечения их безопасной и эффективной работы.
• Промышленное производство: Контроль температурных параметров в технологических линиях и производственных процессах для поддержания качества продукции.
• Химическая промышленность: Измерение температур в реакторах и других критически важных установках для предотвращения аварийных ситуаций.
• Системы HVAC: Контроль температурных режимов в системах отопления, вентиляции и кондиционирования воздуха для поддержания комфортных условий.

Преимущества модуля I-97019/S CR включают:

• Высокая точность измерений: 16-битное разрешение и частота дискретизации 10 Гц обеспечивают надежные и точные данные для анализа и принятия решений.
• Универсальность: Поддержка широкого диапазона типов термопар и входных сигналов позволяет интегрировать модуль в различные системы и приложения.
• Надежность: Защита от перенапряжений и электростатических разрядов повышает устойчивость устройства к внешним воздействиям и продлевает срок его службы.
• Гибкость интеграции: Интерфейс RS-485 с протоколом DCON обеспечивает совместимость с различными системами управления и мониторинга, упрощая процесс интеграции.
• Энергоэффективность: Низкое потребление энергии способствует снижению эксплуатационных расходов и повышению общей эффективности системы.

Модуль I-97019/S CR от ICP DAS является надежным и эффективным решением для сбора и обработки температурных данных в промышленных системах, обеспечивая высокую точность измерений, универсальность применения и надежность в эксплуатации.

Основные характеристики:
