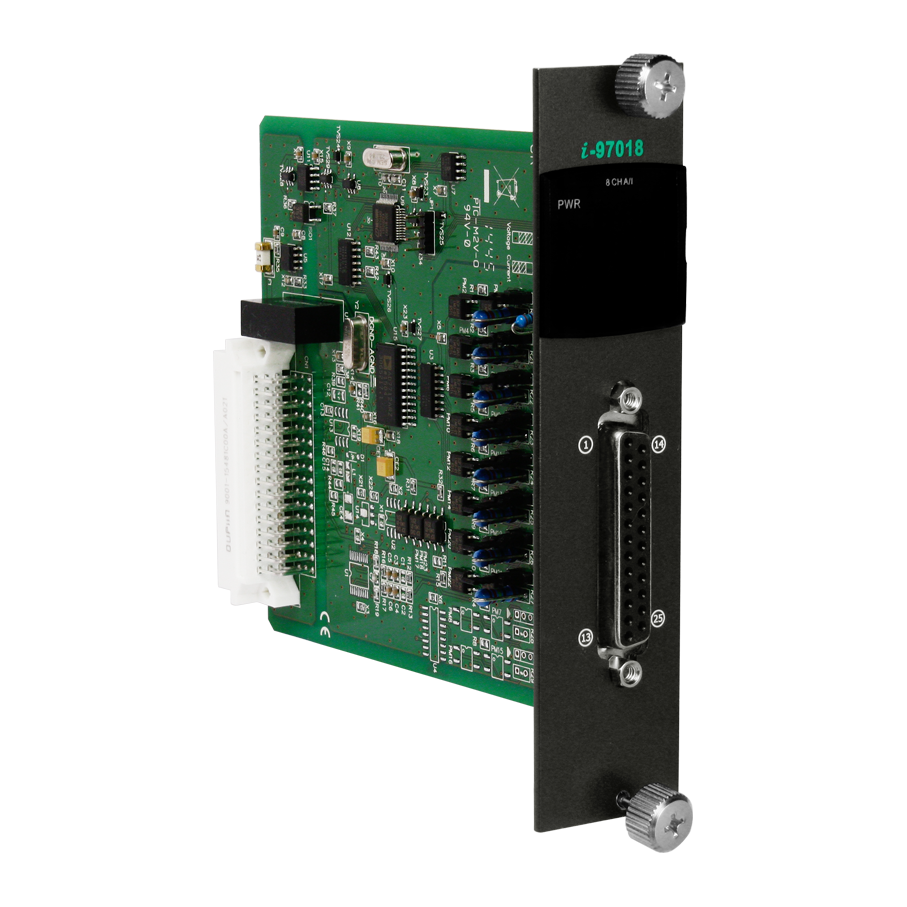

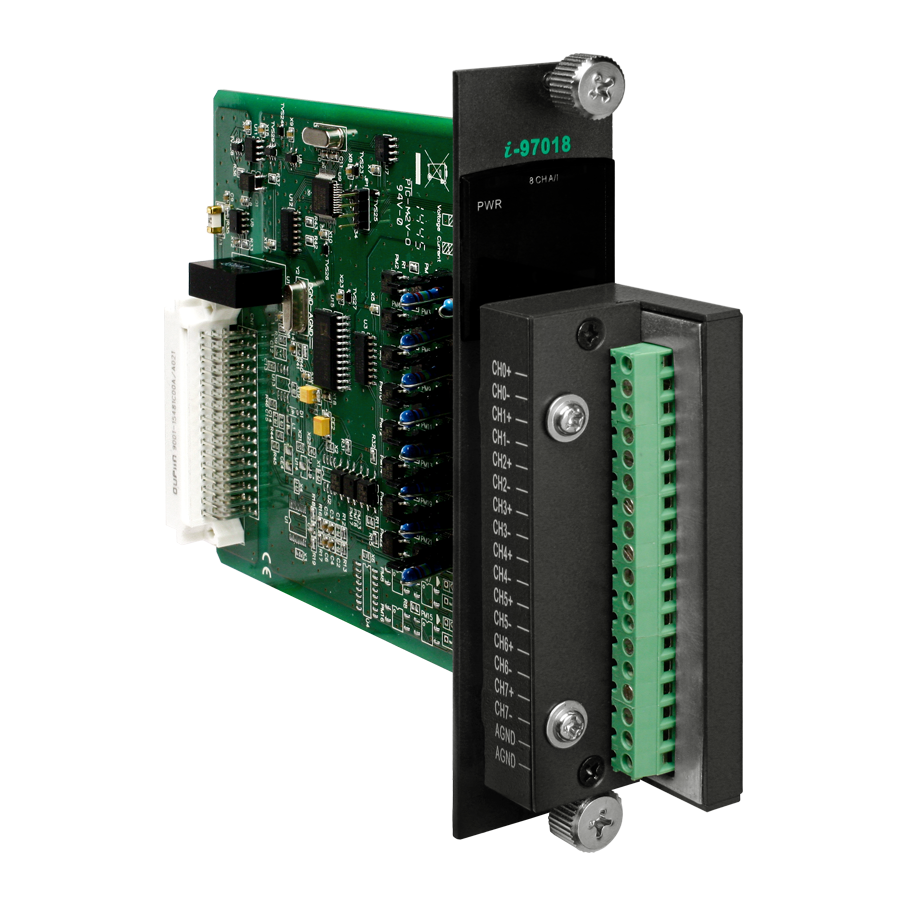

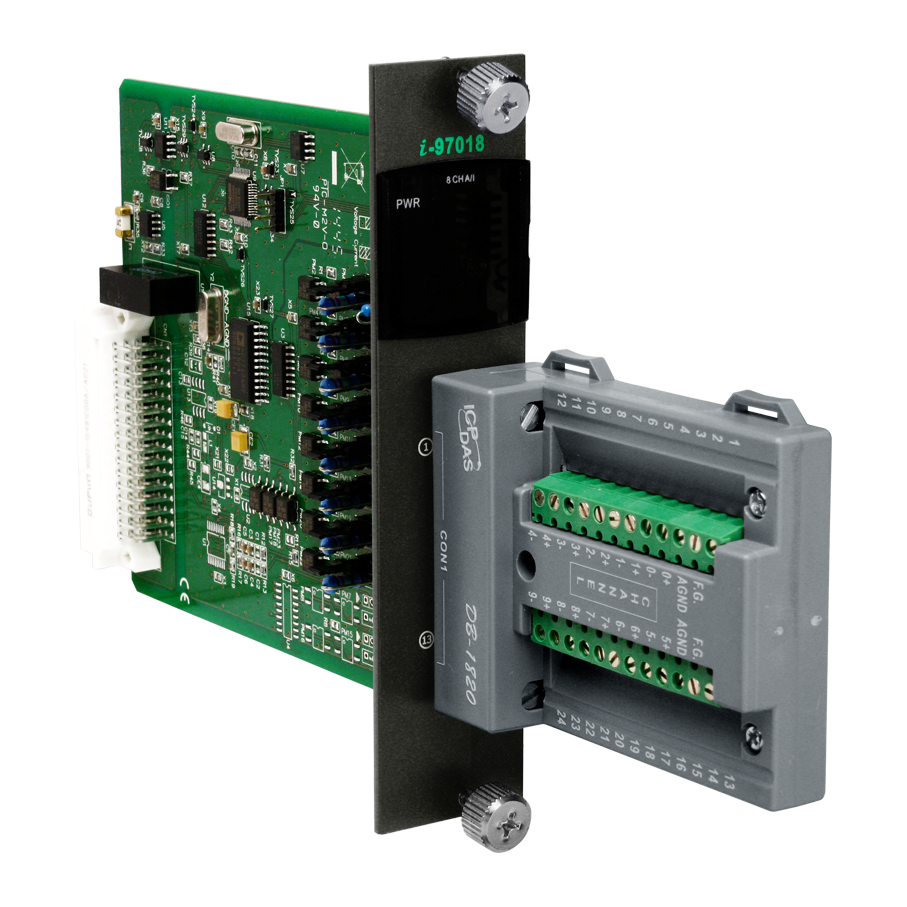

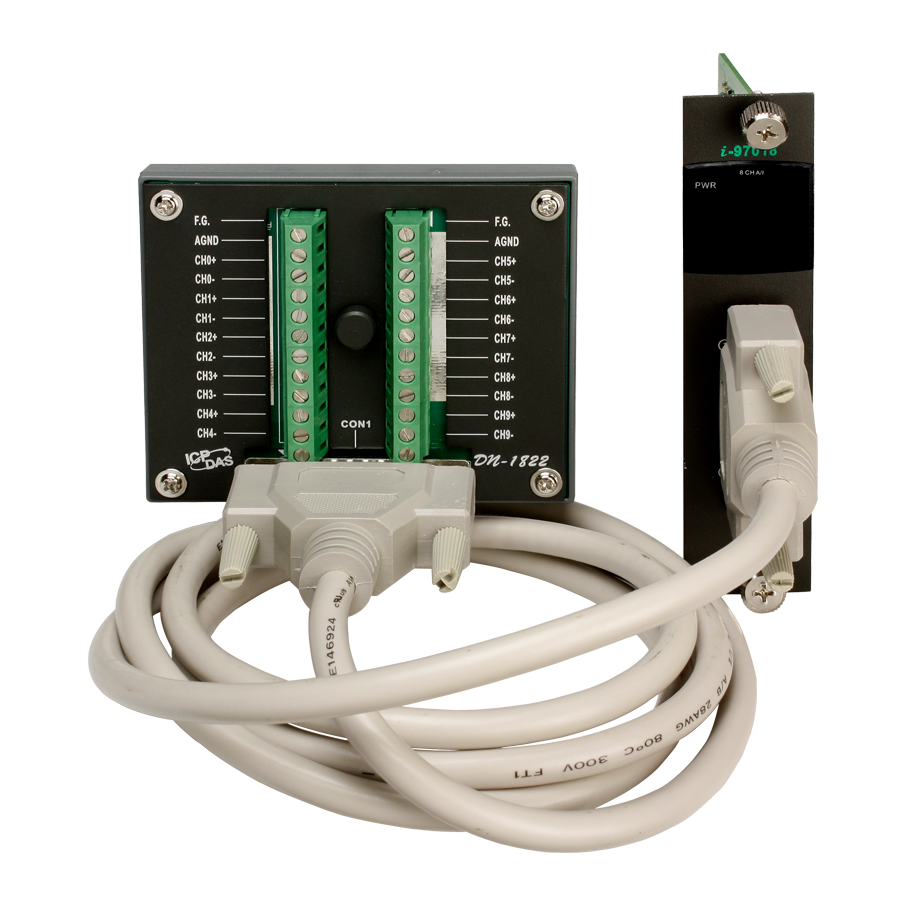

Модуль I-97018/S от компании ICP DAS представляет собой 8-канальный модуль аналогового ввода, предназначенный для измерения температуры с помощью термопар. Каждому каналу присуща автоматическая компенсация холодного спая, что обеспечивает стабильность температурных показателей в полевых условиях. Модуль оснащён интерфейсом RS-485 и поддерживает протокол DCON, что обеспечивает эффективную интеграцию в системы автоматизации.
Ключевые технические особенности модуля I-97018/S включают:
- 8 дифференциальных каналов аналогового ввода, поддерживающих различные типы сигналов: термопары, напряжение и ток.
- Разрешение АЦП 16 бит с частотой дискретизации 10 Гц, обеспечивающее высокую точность измерений.
- Индивидуальная настройка каждого канала, позволяющая адаптировать параметры под специфические требования приложения.
- Защита от перенапряжения до 240 В постоянного тока, обеспечивающая надежную работу в условиях электрических помех.
- Защита от электростатического разряда (ESD) по стандарту IEC 61000-4-2: ±4 кВ для каждого канала и ±8 кВ для случайной точки, повышая устойчивость к внешним воздействиям.
- Внутренняя изоляция между каналами и логикой 3000 В постоянного тока, обеспечивающая защиту от коротких замыканий и других электрических аномалий.
- Широкий диапазон рабочих температур от -25°C до +75°C, что позволяет использовать модуль в различных климатических условиях.
- Обнаружение обрыва кабеля, повышающее надежность системы за счет своевременного информирования о неисправностях.
Модуль I-97018/S предназначен для применения в различных областях промышленности, включая автоматизацию зданий, фабричную автоматизацию, машиностроение, а также для удаленного обслуживания и диагностики. Он идеально подходит для систем, требующих точного и надежного измерения температуры в реальном времени, таких как системы мониторинга и управления технологическими процессами, системы контроля климата и другие приложения, где необходимы высокоточные температурные данные.
Преимущества модуля I-97018/S включают:
- Высокая точность и стабильность измерений благодаря 16-битному разрешению и автоматической компенсации холодного спая.
- Гибкость настройки за счет индивидуальной конфигурации каждого канала под различные типы входных сигналов.
- Надежность в эксплуатации обеспечивается защитой от перенапряжений, электростатических разрядов и внутренней изоляцией.
- Устойчивость к внешним воздействиям благодаря широкому диапазону рабочих температур и обнаружению обрыва кабеля.
Модуль I-97018/S совместим с контроллерами серии WP-9000, XP-9000, LX-9000 и LP-9000 от ICP DAS, что обеспечивает легкую интеграцию в существующие системы автоматизации. Его использование позволяет повысить эффективность и надежность процессов мониторинга и управления температурой в различных промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 144 x 30.3 x 134 |
| Индикаторы ввода/вывода | Нет |
| Потребление тока | 0.6 Вт макс. |
| Частота дискретизации | 10 Гц (общая) |
| Сторожевой таймер | Есть, Модуль (1.6 секунд), Передача данных (Программно) |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | -25 ~ +75 |
| Интерфейс | RS-485 |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Протоколы последовательной связи | DCON |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Тип шины модуля | Последовательная |
| Обнаружение обрыва кабеля | Есть |
| Индивидуальная настройка каналов | Есть |
| Защита от перенапряжения | 240 В пост. |
| Тип каналов аналогового ввода | Дифференциальные |
| Диапазон входных сигналов по типу термопары | J, K, T, E, R, S, B, N, C, L, M, L2 |
| Стабильное значение температурного вывода для полевых устройств | Есть |
| Постоянный вывод температуры | Есть |
| Количество каналов АЦП | 8 |
| Входное сопротивление | > 400 кОм |
| Диапазон входных сигналов по току | ±20 мА 0 ~ 20 мА 4 ~ 20 мА |
| Диапазон входных сигналов по напряжению | 0 ~ 500 мВ ±100 мВ ±15 мВ ±2.5 В ±50 мВ ±500 мВ |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.1% от полного диапазона |
| Тип устройства | Модуль аналогового ввода |
| Тип каналов | Аналоговый ввод |
| Монтаж | В контроллер |
