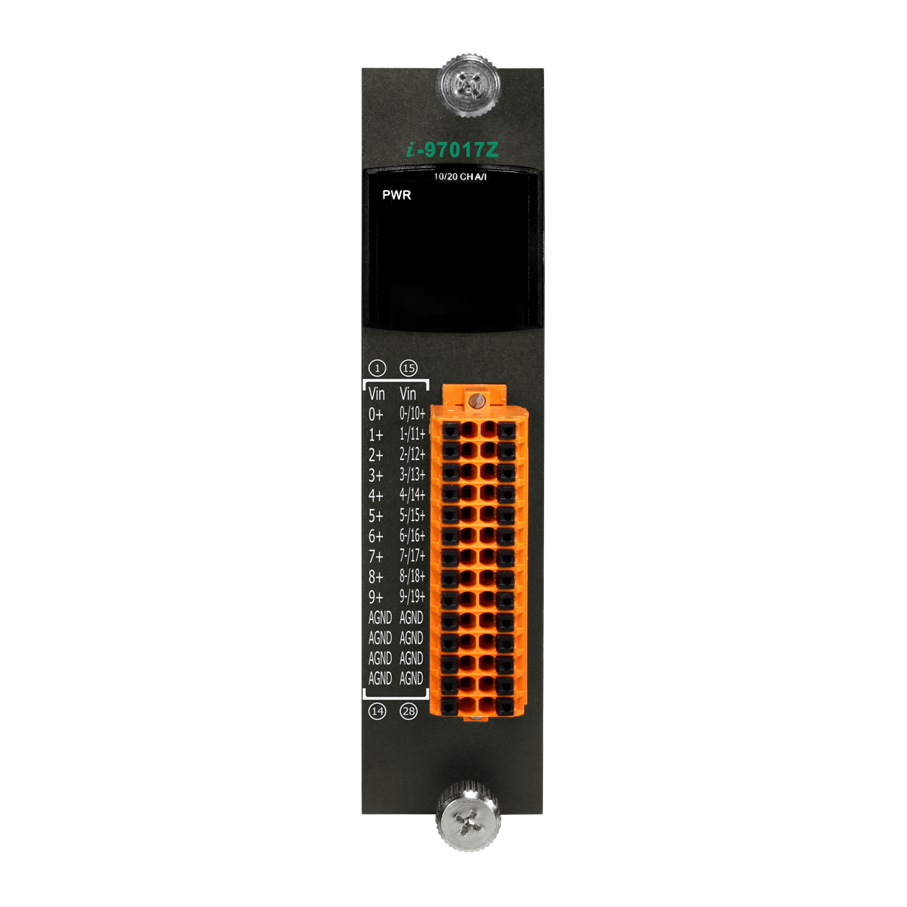

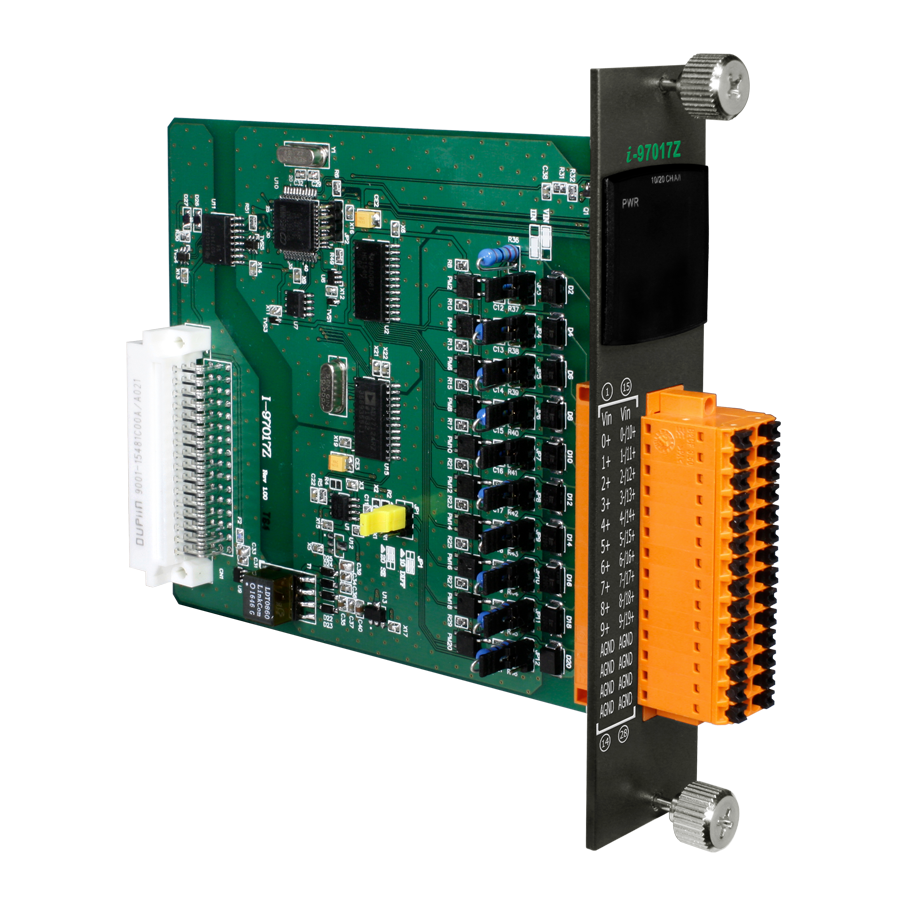

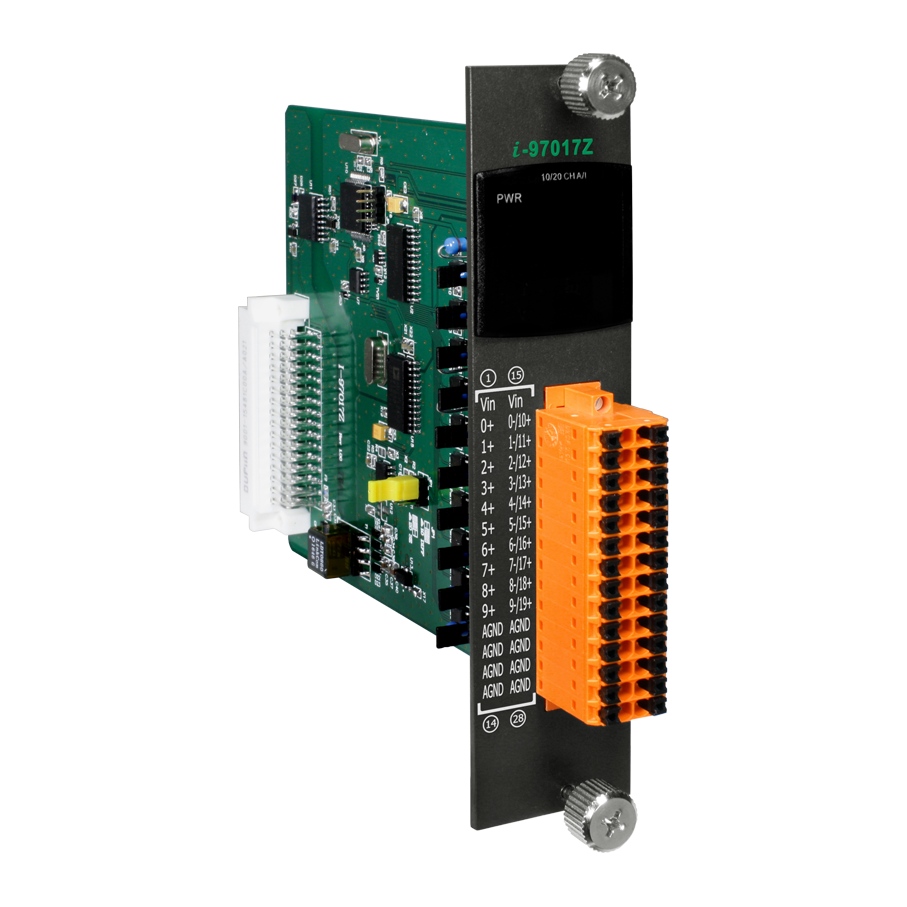

Модуль I-97017Z CR 10/20-channel Analog Input Module with High Voltage Protection (RoHS)

Модуль I-97017Z CR от компании ICP DAS представляет собой устройство аналогового ввода, предназначенное для интеграции в промышленные системы автоматизации. Он обеспечивает высокоточное измерение аналоговых сигналов с возможностью защиты от перенапряжений, что делает его надежным компонентом в различных приложениях.

**Ключевые технические особенности:**

• Количество каналов АЦП: 10 или 20, в зависимости от конфигурации, что позволяет гибко адаптировать модуль под конкретные задачи.
• Типы входных сигналов: поддерживает дифференциальные и асимметричные сигналы, включая диапазоны по току (±20 мА, 0–20 мА, 4–20 мА) и по напряжению (±150 мВ, ±500 мВ, ±1 В, ±5 В, ±10 В), обеспечивая широкую совместимость с различными датчиками и источниками сигналов.
• Разрешение АЦП: 16 бит, что гарантирует высокую точность измерений.
• Точность АЦП: ±0,1% в обычном режиме и ±0,5% в ускоренном режиме, обеспечивая надежность данных в различных условиях эксплуатации.
• Частота дискретизации: 10 Гц в обычном режиме и 50 Гц в ускоренном, что позволяет адаптировать модуль под требования скорости обработки сигналов.
• Защита от перенапряжений: изоляция каналов внутренней логики до 3000 В постоянного тока и защита от электростатических разрядов (ESD) до ±4 кВ для каждого канала, повышая надежность работы в промышленных условиях.
• Интерфейс связи: один порт RS-485 с протоколом DCON, обеспечивающий стабильную и быструю передачу данных на расстоянии.
• Системные индикаторы: наличие индикатора питания и передачи данных для мониторинга состояния устройства в реальном времени.
• Сторожевой таймер: встроенный таймер для мониторинга состояния модуля и предотвращения сбоев в системе.
• Рабочие условия: температурный диапазон от -25°C до +75°C и влажность от 10% до 90% без конденсации, что позволяет использовать модуль в различных климатических условиях.
• Габаритные размеры: 144 x 30,3 x 134 мм, что обеспечивает компактность и удобство монтажа в ограниченных пространствах.

**Области применения и целевая аудитория:**

Модуль I-97017Z CR предназначен для использования в промышленных системах автоматизации, где требуется надежное и точное измерение аналоговых сигналов. Он идеально подходит для интеграции в системы управления технологическими процессами, системы мониторинга и контроля, а также в устройствах сбора данных. Целевая аудитория включает инженеров, занимающихся проектированием и обслуживанием промышленных автоматизированных систем, а также компании, предоставляющие решения в области промышленной автоматизации.

**Преимущества и совместимость:**

• Гибкость конфигурации: возможность выбора между 10 и 20 каналами, а также между дифференциальными и асимметричными входами, что позволяет адаптировать модуль под конкретные требования проекта.
• Высокая точность и надежность: 16-битное разрешение и защита от перенапряжений обеспечивают стабильную работу устройства в сложных промышленных условиях.
• Универсальность подключения: поддержка протокола DCON и интерфейса RS-485 обеспечивает совместимость с широким спектром контроллеров и систем управления.
• Простота монтажа: компактные размеры и возможность интеграции в контроллеры упрощают процесс установки и обслуживания системы.

Модуль I-97017Z CR от ICP DAS является надежным и высокоточным решением для сбора и передачи аналоговых данных в промышленных автоматизированных системах, обеспечивая гибкость, точность и долговечность в эксплуатации.
