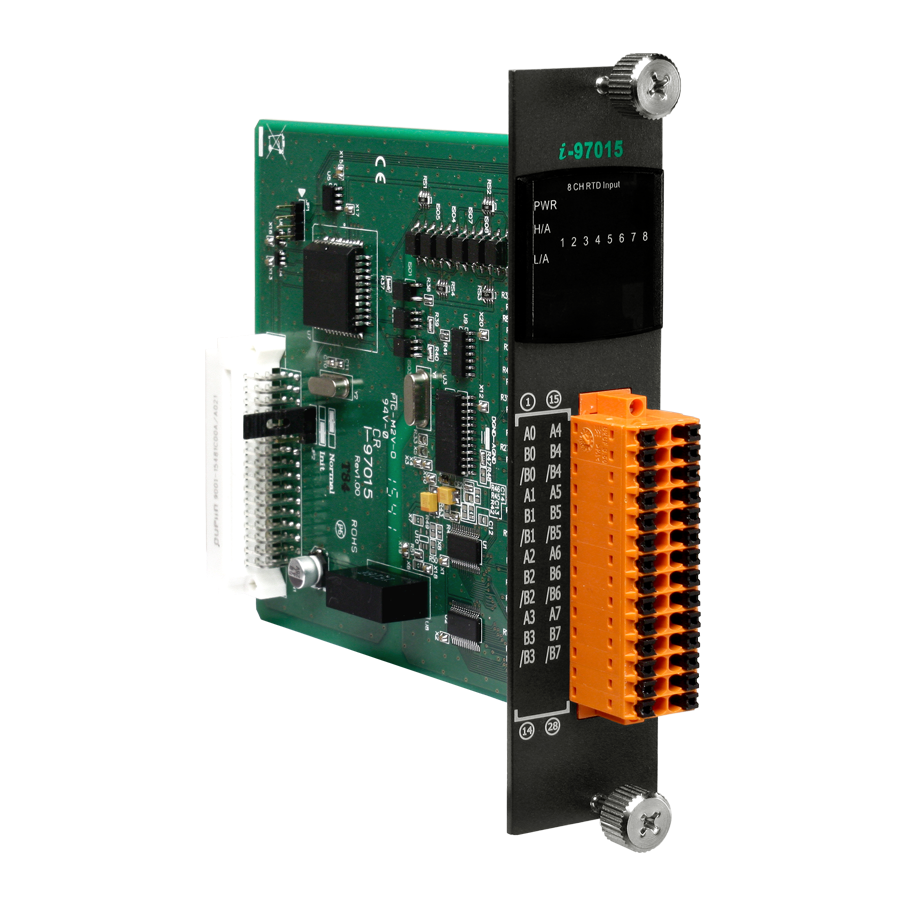

Модуль I-97015 CR 8-channel RTD Input Module (Gray Cover) (RoHS)

Модуль I-97015 CR от компании ICP DAS представляет собой 8-канальный модуль ввода сигналов с термосопротивлением (RTD), предназначенный для точного измерения температуры в промышленных системах автоматизации. Устройство оснащено серым защитным кожухом и соответствует стандарту RoHS, что подтверждает его экологическую безопасность и соответствие современным требованиям.

Ключевые технические особенности модуля I-97015 CR включают:

• Количество каналов: 8 аналоговых входов для подключения различных типов термосопротивлений.
• Типы поддерживаемых датчиков: Pt100, Pt1000, Ni100, Ni120, Cu50, Cu100, Cu1000, что обеспечивает гибкость в выборе сенсоров в зависимости от специфики применения.
• Разрешение АЦП: 16 бит, обеспечивающее высокую точность измерений.
• Частота дискретизации: 12 Гц (общая), что позволяет эффективно отслеживать динамические изменения температуры.
• Температурный дрейф нуля: ±0.5 мкВ/°C, что минимизирует погрешности, связанные с изменениями температуры окружающей среды.
• Температурный дрейф шкалы: ±20 ppm/°C, обеспечивая стабильность измерений при колебаниях температуры.
• Входное сопротивление: более 1 МОм, что снижает влияние на измеряемую цепь.
• Подавление синфазных помех: 100 дБ в номинальном режиме и 150 дБ в общем режиме, обеспечивая высокую помехозащищенность.
• Защита от перенапряжения: ±120 В постоянного тока, что повышает надежность работы устройства в условиях нестабильного электропитания.
• Изоляция каналов внутренней логики: 3000 В постоянного тока, обеспечивая защиту от электрических помех и повышая безопасность эксплуатации.
• Защита от электростатического разряда (ESD): ±4 кВ для каждого канала и ±8 кВ для случайной точки, соответствующая стандарту IEC 61000-4-2, что гарантирует устойчивость устройства к внешним электростатическим воздействиям.
• Сторожевой таймер: аппаратный (1.6 секунд) и программный для передачи данных, повышающий надежность системы.
• Индикаторы: 16 светодиодов для отображения высокого/низкого уровня сигнала и 1 индикатор питания/передачи данных, упрощающие мониторинг состояния устройства.
• Интерфейс связи: RS-485 с протоколом DCON, поддерживающий скорости передачи данных от 1200 до 115200 бит/с, что обеспечивает гибкость в интеграции с различными системами управления.
• Рабочие условия: температура от -25°C до +75°C и влажность от 10% до 90% без конденсации, что позволяет использовать модуль в разнообразных промышленных средах.
• Габаритные размеры: 144 x 30.3 x 134 мм, что облегчает монтаж устройства в ограниченных пространствах.
• Потребление энергии: максимальное 0.6 Вт, что способствует энергоэффективности системы.

Модуль I-97015 CR предназначен для применения в системах автоматизации, где требуется точное измерение температуры с использованием термосопротивлений. Он идеально подходит для интеграции в системы управления на базе контроллеров ICP DAS, обеспечивая надежный и точный сбор данных о температуре. Благодаря широкому диапазону поддерживаемых датчиков и высокому уровню защиты, модуль может быть использован в различных отраслях, включая промышленность, энергетику и автоматизацию зданий.

Преимущества модуля I-97015 CR включают:

• Гибкость в выборе датчиков: поддержка различных типов термосопротивлений позволяет адаптировать систему под конкретные требования.
• Высокая точность и стабильность измерений: благодаря высокому разрешению АЦП и минимальному температурному дрейфу.
• Надежность в сложных условиях: защита от перенапряжения, электростатических разрядов и широкий диапазон рабочих температур обеспечивают долговечность устройства.
• Удобство интеграции: использование стандартного интерфейса RS-485 и протокола DCON упрощает подключение к существующим системам управления.

Модуль I-97015 CR является надежным и эффективным решением для задач по измерению температуры в промышленных приложениях, обеспечивая высокую точность, гибкость и устойчивость к внешним воздействиям.

Основные характеристики:
