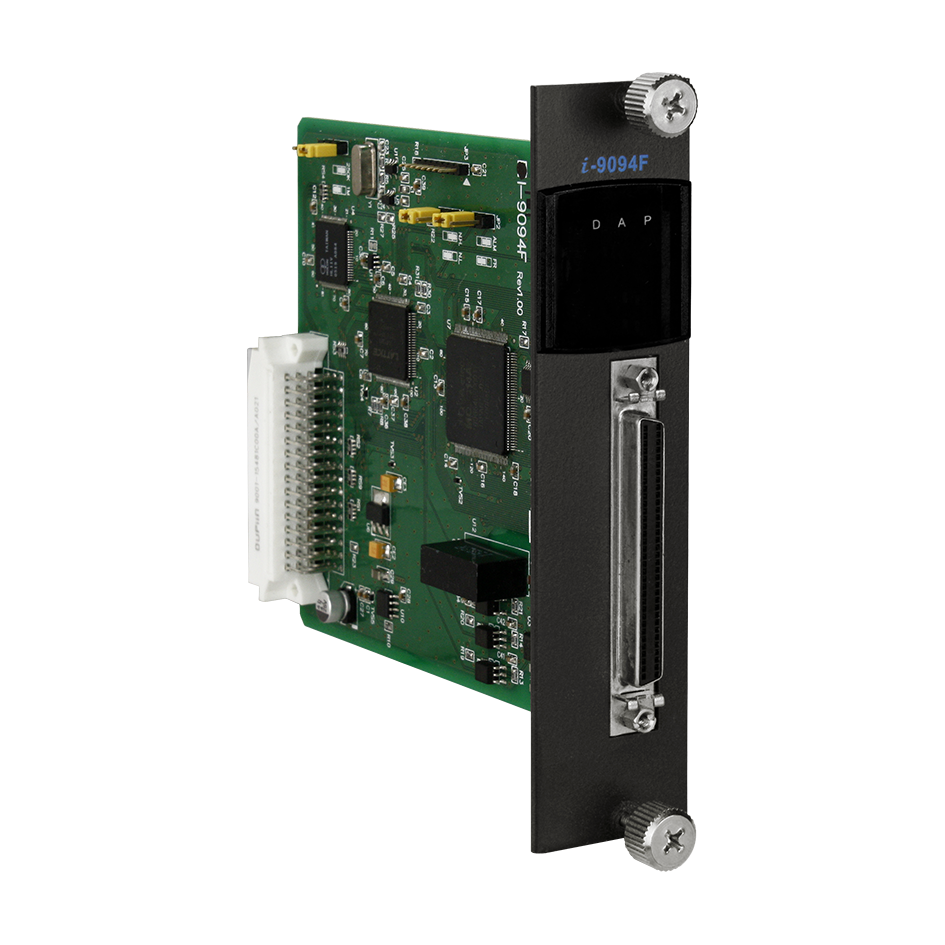

Модуль I-9094F High-speed 4-axis Motion Control Module with FRnet Master (For XP-9000/WP-9000 PAC)

Модуль I-9094F от ICP DAS представляет собой высокоскоростной 4-осевой контроллер движения, предназначенный для интеграции в контроллеры серии XP-9000 и WP-9000. Этот модуль обеспечивает точное управление сервоприводами и шаговыми двигателями, поддерживая линейную интерполяцию до 3 осей и круговую интерполяцию до 2 осей, что делает его идеальным для сложных задач автоматизации в промышленности.

Ключевые технические особенности I-9094F включают:

• Четыре канала ввода для энкодеров/счетчиков/частотомеров, поддерживающие разрешение до 32 бит и максимальную частоту счета до 6 МГц в различных режимах.
• Четыре канала вывода для импульсных сигналов, обеспечивающие высокоскоростное управление с частотой до 4 МГц.
• Параллельная шина передачи данных, обеспечивающая быструю и надежную связь между компонентами системы.
• Порт FRnet, позволяющий расширять систему за счет подключения дополнительных модулей ввода/вывода с автоматическим сканированием до 128 входных и 128 выходных каналов за 2,88 мс.
• Программируемый фильтр с диапазоном от 1 до 250 мкс для точной настройки отклика системы.
• Режимы работы счетчика: квадрантный, CW/CCW, импульсный/направление, обеспечивающие гибкость в настройке системы.
• Напряжение изоляции 2500 В, обеспечивающее защиту от электрических помех и повышающее надежность работы устройства.

Модуль I-9094F предназначен для использования в различных областях промышленной автоматизации, включая:

• Системы управления движением, где требуется точное и высокоскоростное управление несколькими осями одновременно.
• Оборудование для обработки материалов, такое как станки с ЧПУ, где необходима синхронизация движений для обеспечения качества обработки.
• Роботизированные системы, требующие координации движений для выполнения сложных операций.
• Линии сборки, где требуется синхронизация движений для повышения эффективности производства.

Преимущества использования I-9094F включают:

• Высокая производительность благодаря поддержке высокоскоростных сигналов и параллельной передаче данных.
• Гибкость в настройке системы за счет различных режимов работы и программируемого фильтра.
• Надежность обеспечивается благодаря изоляции и широкому диапазону рабочих температур от -25 до +75°C.
• Масштабируемость благодаря возможности расширения системы через порт FRnet.

Модуль I-9094F совместим с контроллерами серии XP-9000 и WP-9000 от ICP DAS, что обеспечивает легкую интеграцию в существующие системы автоматизации. Его конструктивные особенности, такие как металлический корпус и компактные габариты 144 x 31 x 134 мм, позволяют эффективно использовать пространство в распределительных щитах и других промышленных помещениях. Устройство потребляет 500 мА при напряжении 5 В, что делает его энергоэффективным решением для промышленных приложений.

Основные характеристики:
