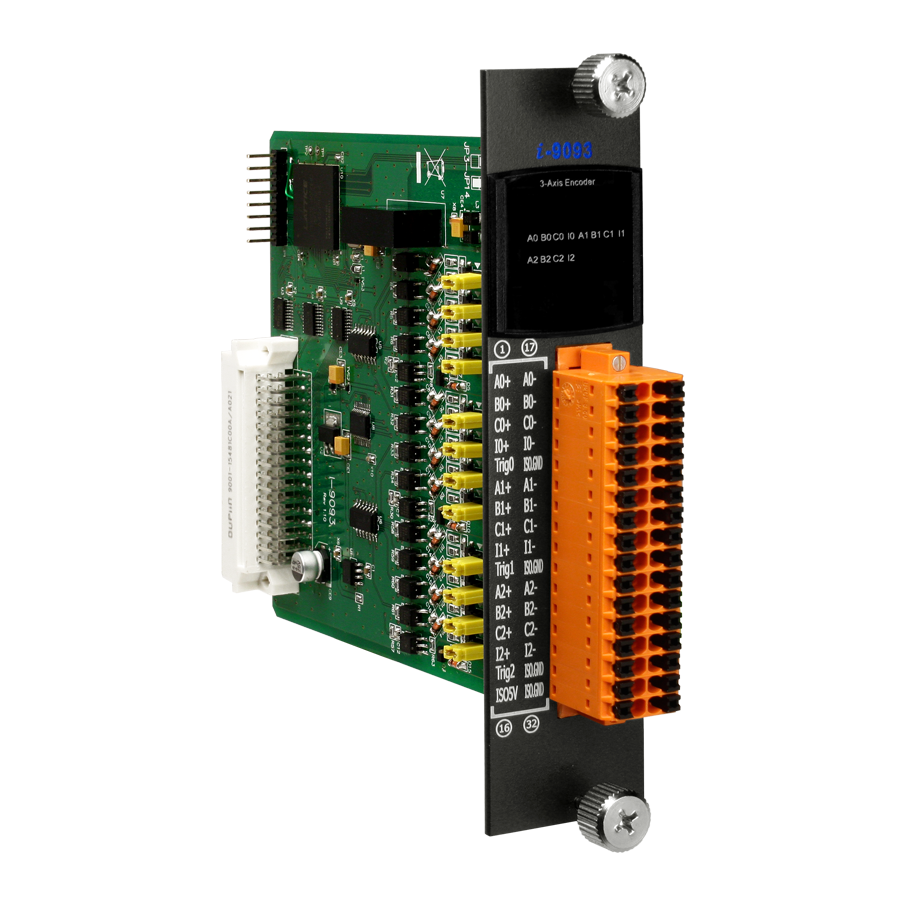

Модуль I-9093 CR от компании ICP DAS представляет собой высокоскоростной 3-осевой энкодер с выходом триггера, предназначенный для интеграции в системы автоматизации и управления движением. Устройство обеспечивает точное измерение и контроль положения объектов в различных промышленных приложениях.
**Ключевые технические особенности:**
- Разрешение счетчика/энкодера: 32 бита, обеспечивающее высокую точность измерений.
- Максимальная частота счета: до 6 МГц в режимах CW/CCW и импульсный/направление, до 2 МГц в квадрантном режиме, что позволяет работать с быстрыми процессами.
- Режимы работы счетчика: квадрантный, CW/CCW, импульсный/направление, обеспечивающие гибкость в настройке системы.
- Программируемый фильтр: диапазон от 1 до 250 мкс для оптимизации откликов системы.
- Напряжение изоляции: 2500 В, обеспечивающее защиту от электрических помех.
- Габаритные размеры: 144 x 31 x 134 мм, что позволяет интегрировать модуль в ограниченные пространства.
- Потребление тока: до 2 Вт, что способствует энергоэффективности системы.
- Рабочая температура: от -25 до +75°C, обеспечивая надежную работу в различных климатических условиях.
- Рабочая влажность: от 10 до 90% без образования конденсата, что расширяет области применения устройства.
**Области применения и целевая аудитория:**
Модуль I-9093 CR предназначен для использования в системах автоматизации, где требуется точный контроль положения и скорости объектов. Он идеально подходит для:
- Управления сервоприводами и шаговыми двигателями в производственных линиях.
- Мониторинга и управления движением в роботизированных системах.
- Интеграции в системы управления движением в различных отраслях промышленности.
**Преимущества и совместимость:**
Модуль I-9093 CR обеспечивает:
- Высокую точность и скорость измерений, что критично для современных автоматизированных систем.
- Гибкость в настройке благодаря различным режимам работы счетчика и программируемому фильтру.
- Надежность при эксплуатации в широком диапазоне температур и влажности.
- Энергоэффективность, что снижает эксплуатационные расходы.
Модуль интегрируется с контроллерами ICP DAS, оснащенными параллельной шиной передачи данных, обеспечивая эффективную и надежную работу системы. Его конструктивные особенности и технические характеристики делают его оптимальным выбором для профессионалов, стремящихся к повышению эффективности и точности в управлении движением.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 144 x 31 x 134 |
| Потребление тока | 2 Вт макс. |
| Системные индикаторы | 1 индикатор питания/12 индикаторов передачи данных |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | -25 ~ +75 |
| Тип шины модуля | Параллельная |
| Тип устройства | Энкодер |
| Координаты | 3 |
| Напряжение изоляции | 2500 В |
| Разрешение счетчика/энкодера, бит | 32 |
| Количество каналов Энкодер/Частотомер/Счетчик | 3-х осевой 3 |
| Максимальная частота счета | Квадрантный режим: 2 МГц, CW/CCW режим: 6 МГц, Импульсный / Направление: 6 МГц |
| Напряжение в закрытом состоянии | +0.8 В пост.тока макс. |
| Программируемый фильтр | 1 ~ 250 мкс |
| Режим счетчика | Квадрантный, CW/CCW, Импульсный / Направление |
| Напряжение в открытом состоянии | +3.5 ~ 5 В пост.тока +10 ~ 24 В пост.тока |
| Количество входов | 3 |
| Количество выходов | 3 |
| Ширина импульса | 10 ~ 128 мкс |
| Макс. ток нагрузки | 100 мА |
| Напряжение нагрузки | 5 ~ 48 В |
| Уровень напряжения входа | ON: +3.5 ~ +5 В пост. ON: 10 ~ 24 В пост. OFF: +0.8 В пост. |
| Монтаж | В контроллер |
