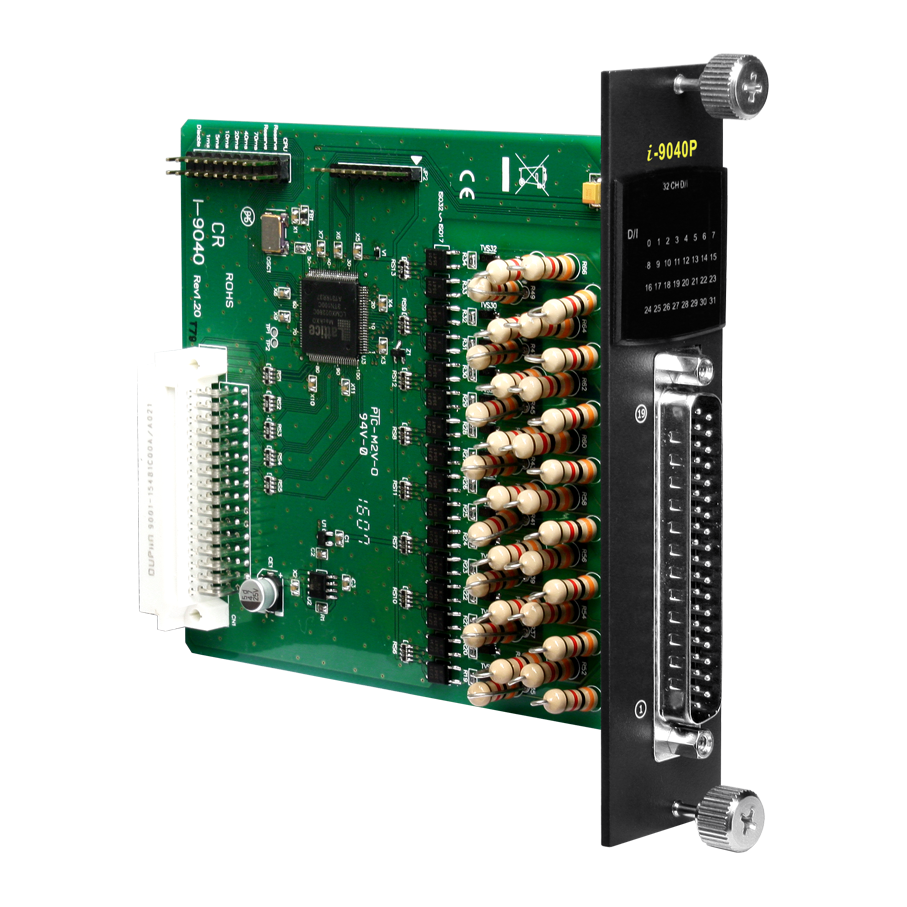

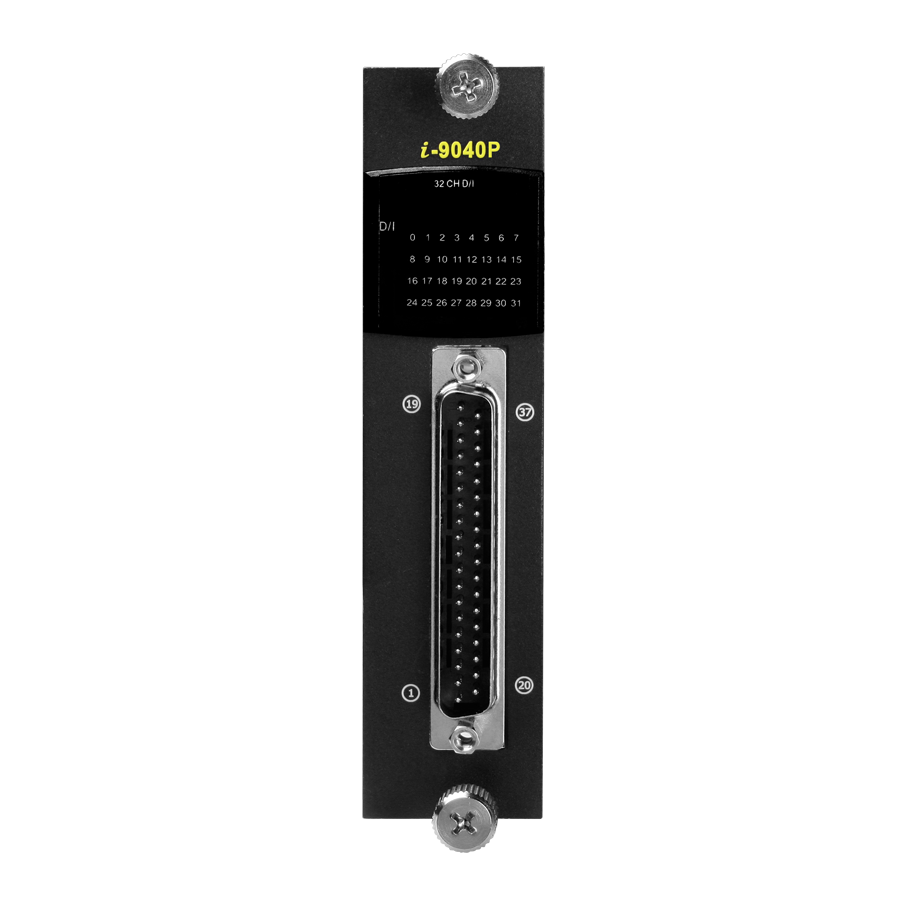

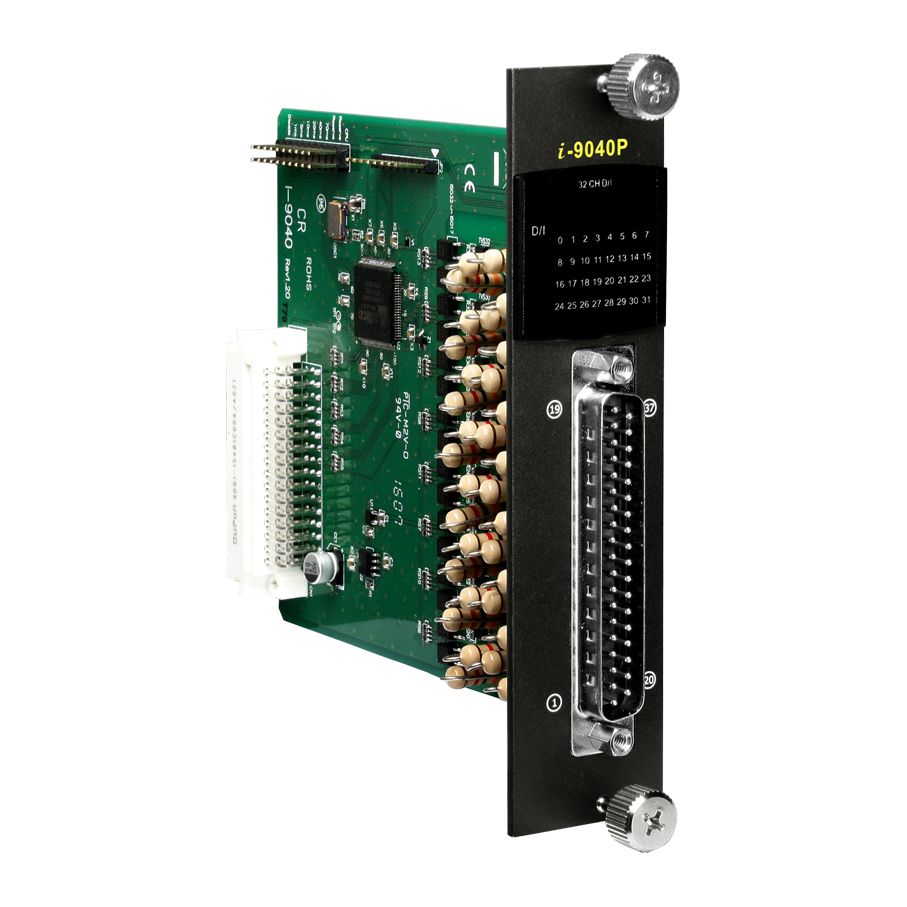

Модуль I-9040P CR 32-channel Isolated Digital Input with Low Pass Filter Module (RoHS)

Модуль ICP DAS I-9040P CR представляет собой устройство с 32 каналами изолированного дискретного ввода, оснащённое фильтром низких частот. Он предназначен для интеграции в системы автоматизации, требующие надёжного и точного сбора цифровых сигналов в промышленных условиях.

Ключевые технические особенности модуля включают:

• Количество каналов: 32 канала дискретного ввода, каждый с фотогальванической изоляцией, обеспечивающей защиту от помех и повышенную надёжность системы.
• Типы входов: Возможность конфигурации каждого канала как источника или приёмника, что повышает гибкость подключения различных устройств.
• Уровни напряжения: Логический уровень "0" — до 11 В, логический уровень "1" — от 19 до 30 В, что соответствует стандартам 24 В DC систем.
• Входное сопротивление: 3 кОм при мощности 0,5 Вт, обеспечивающее совместимость с различными источниками сигналов.
• Фильтрация сигналов: Встроенный фильтр низких частот для подавления высокочастотных помех и улучшения качества сигнала.
• Защита от перенапряжений: ESD защита до ±4 кВ для каждого канала и до ±8 кВ для случайной точки, соответствующая стандарту IEC 61000-4-2, что гарантирует устойчивость к электростатическим разрядам.
• Изоляция каналов внутренней логики: 3750 В постоянного тока, обеспечивающая защиту от высоковольтных импульсов и повышенную надёжность работы устройства.
• Рабочие условия: Диапазон рабочих температур от -25 до +75 °C и влажность от 10 до 90% без конденсации, что позволяет использовать модуль в различных климатических условиях.
• Габариты: Компактные размеры 144 x 31 x 134 мм, что облегчает монтаж в ограниченных пространствах.

Модуль I-9040P CR предназначен для применения в системах автоматизации, где требуется надёжный сбор цифровых сигналов. Он идеально подходит для использования в промышленных контроллерах, системах мониторинга и управления, а также в устройствах, требующих изолированного ввода сигналов. Благодаря гибкости конфигурации входов и высокой степени защиты, модуль обеспечивает стабильную работу в сложных эксплуатационных условиях.

Преимущества модуля I-9040P CR включают:

• Гибкость подключения: Возможность настройки каждого канала как источника или приёмника, что упрощает интеграцию с различными устройствами.
• Высокая степень защиты: Изоляция и защита от перенапряжений обеспечивают надёжную работу в условиях электромагнитных помех и возможных коротких замыканий.
• Устойчивость к внешним воздействиям: Широкий диапазон рабочих температур и влажности позволяет использовать модуль в различных климатических условиях.
• Компактность: Малые габариты облегчают монтаж в ограниченных пространствах, что важно при интеграции в существующие системы.

Модуль I-9040P CR совместим с промышленными контроллерами ICP DAS и может быть интегрирован в системы, использующие параллельный интерфейс для передачи данных. Его использование повышает надёжность и эффективность систем автоматизации, обеспечивая точный и изолированный сбор цифровых сигналов в различных промышленных приложениях.

Основные характеристики:
