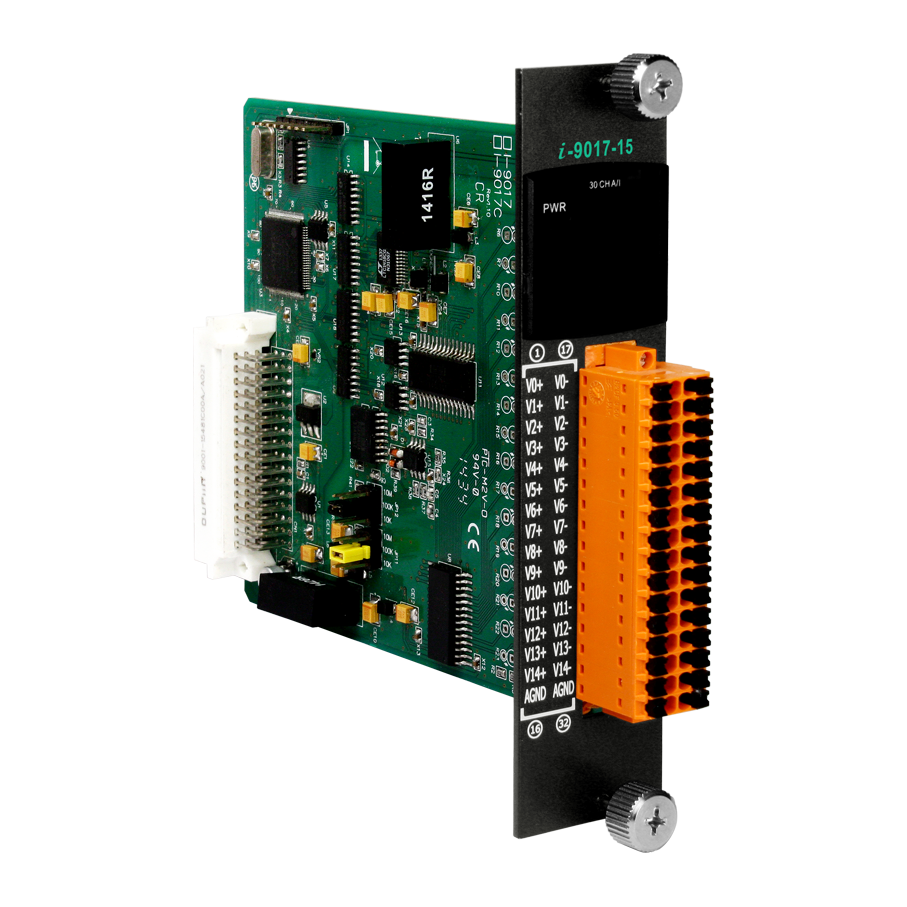

Модуль I-9017-15 CR 14-bit, 100 K sampling rate, 15-channel analog input module (RoHS)

Модуль I-9017-15 CR от компании ICP DAS представляет собой устройство для ввода аналоговых сигналов, оснащённое 15 каналами с частотой дискретизации до 90 кГц. Это решение предназначено для интеграции в промышленные системы автоматизации, обеспечивая высокоточное измерение и обработку аналоговых сигналов.

Ключевые технические особенности модуля I-9017-15 CR включают:

• Частота дискретизации: опрос одного канала — 90 кГц; сканирование 15 каналов — 16 кГц.
• Разрешение АЦП: 14 бит, обеспечивающее высокую точность измерений.
• Диапазоны входных сигналов: напряжение — ±1,25 В, ±2,5 В, ±5 В, ±10 В; ток — от -20 мА до +20 мА (требуется внешний резистор 125 Ом).
• Входное сопротивление: 20 МОм, 200 кОм или 20 кОм, выбирается с помощью джампера.
• Температурный дрейф нуля: ±0,1 мкВ/°C, обеспечивающий стабильность показаний при изменении температуры.
• Температурный дрейф шкалы: ±10 ppm/°C, минимизируя погрешности измерений при температурных колебаниях.
• Защита от электростатического разряда (ESD): ±4 кВ для каждого канала, ±8 кВ для случайной точки, соответствующая стандарту IEC 61000-4-2.
• Габаритные размеры: 144 x 30,3 x 134 мм, что позволяет интегрировать модуль в ограниченные пространства.
• Потребление энергии: 2 Вт, обеспечивая эффективное использование ресурсов системы.
• Рабочие условия: температура от -25°C до +75°C, влажность от 10% до 90% без конденсации, что делает модуль пригодным для эксплуатации в различных климатических условиях.

Модуль I-9017-15 CR находит применение в различных областях промышленности, включая:

• Системы мониторинга и управления: для сбора и обработки аналоговых сигналов с различных датчиков и устройств.
• Автоматизация технологических процессов: интеграция в системы управления для обеспечения точного контроля параметров процессов.
• Энергетика: мониторинг параметров электрических сетей и оборудования для повышения эффективности и безопасности.
• Производственные линии: сбор данных с датчиков для анализа и оптимизации производственных процессов.

Преимущества модуля I-9017-15 CR включают:

• Высокая точность измерений: благодаря 14-битному разрешению и минимальному температурному дрейфу.
• Гибкость в настройке: возможность выбора входного сопротивления и диапазона входных сигналов для соответствия специфическим требованиям.
• Надёжность: защита от электростатических разрядов и широкий диапазон рабочих температур обеспечивают долговечность в сложных эксплуатационных условиях.
• Компактность: небольшие габариты позволяют интегрировать модуль в ограниченные пространства без значительных изменений в инфраструктуре.

Модуль I-9017-15 CR совместим с различными промышленными контроллерами и системами автоматизации, что облегчает его интеграцию в существующие инфраструктуры. Его использование способствует повышению эффективности и надёжности промышленных процессов, обеспечивая точный сбор и обработку аналоговых данных.

Основные характеристики:
