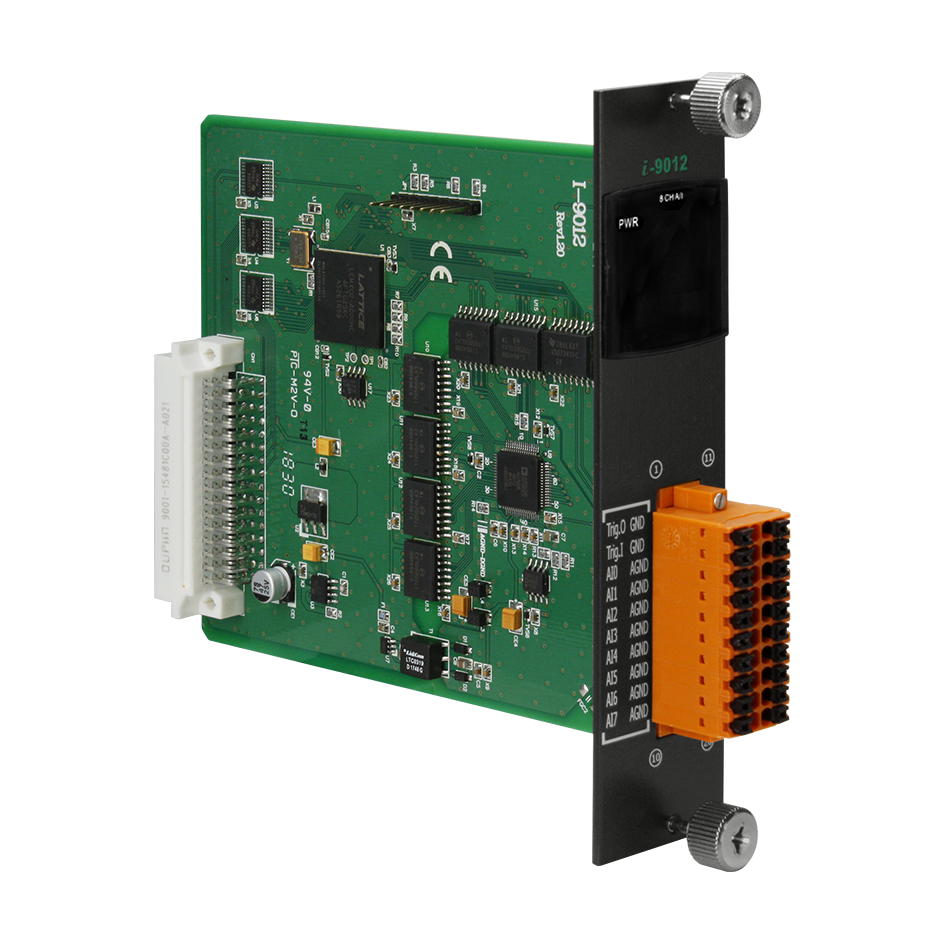

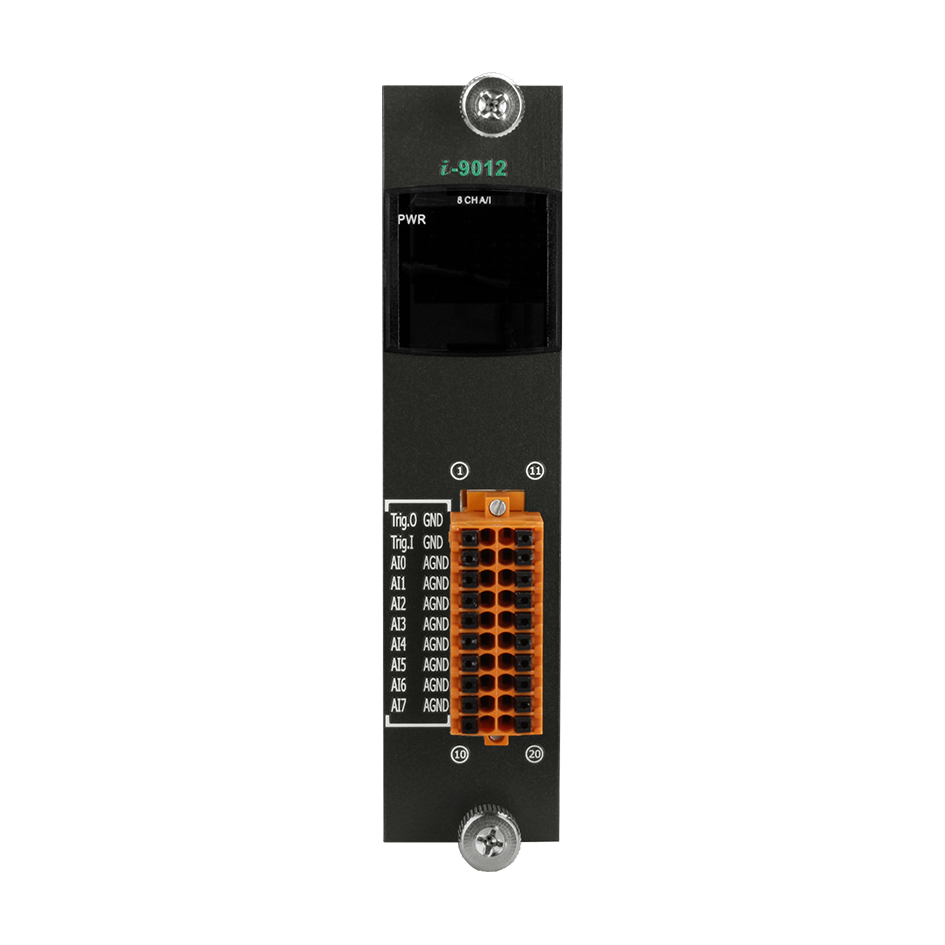

Модуль I-9012 CR 200 kS/s, 16-bit 8 channels Simultaneously Sampled Analog Input Module (RoHS)

Модуль I-9012 CR от компании ICP DAS представляет собой 8-канальный модуль аналогового ввода с параллельной шиной, предназначенный для интеграции в промышленные системы автоматизации. Он обеспечивает высокоточное измерение аналоговых сигналов с разрешением 16 бит и частотой дискретизации до 200 кГц в режиме опроса по одному каналу (Pacer), что делает его подходящим для задач, требующих быстрой обработки данных.

Ключевые технические особенности модуля I-9012 CR включают:

• Количество каналов АЦП: 8 дифференциальных каналов, обеспечивающих высокую точность измерений.
• Диапазон входных сигналов по напряжению: ±5 В и ±10 В, что позволяет работать с различными уровнями сигналов.
• Точность АЦП: ±0,05% от полного диапазона, обеспечивая высокую достоверность измерений.
• Размер буфера FIFO: 8 кБайт, позволяющий эффективно обрабатывать данные между модулями и центральным процессором.
• Режимы ввода: Polling (программный) и Pacer (внутренние и внешние триггеры), обеспечивающие гибкость в настройке системы.
• Защита от перенапряжения: ±4 кВ для каждого канала и ±8 кВ для случайной точки, соответствующая стандарту IEC 61000-4-2, что повышает надежность работы в промышленных условиях.
• Изоляция каналов внутренней логики: 2500 В постоянного тока, обеспечивающая защиту от электрических помех и повышающие долговечность устройства.
• Рабочая температура: от -25°C до +75°C, что позволяет использовать модуль в различных климатических условиях.
• Габаритные размеры: 144 x 31 x 134 мм, что облегчает монтаж в ограниченных пространствах.

Модуль I-9012 CR предназначен для применения в системах автоматизации, где требуется высокоточное измерение аналоговых сигналов. Он может быть интегрирован в системы управления технологическими процессами, системы мониторинга и контроля, а также в системы сбора данных с различных датчиков и устройств. Благодаря гибким режимам ввода и высокой точности, модуль подходит для использования в различных отраслях промышленности, включая машиностроение, энергетику и нефтехимию.

Преимущества модуля I-9012 CR включают:

• Высокая точность и скорость измерений, что обеспечивает надежную работу в системах, требующих быстрой обработки данных.
• Гибкость в настройке режимов ввода, позволяющая адаптировать систему под конкретные задачи.
• Надежность и защита от внешних воздействий, обеспечивающие долговечность устройства в сложных эксплуатационных условиях.
• Компактные размеры, упрощающие процесс монтажа и интеграции в существующие системы.

Модуль I-9012 CR совместим с различными промышленными контроллерами и системами автоматизации, что позволяет интегрировать его в существующие инфраструктуры без значительных изменений. Его использование повышает эффективность и надежность систем мониторинга и управления, обеспечивая высококачественные данные для принятия обоснованных решений в процессе эксплуатации.

Основные характеристики:
