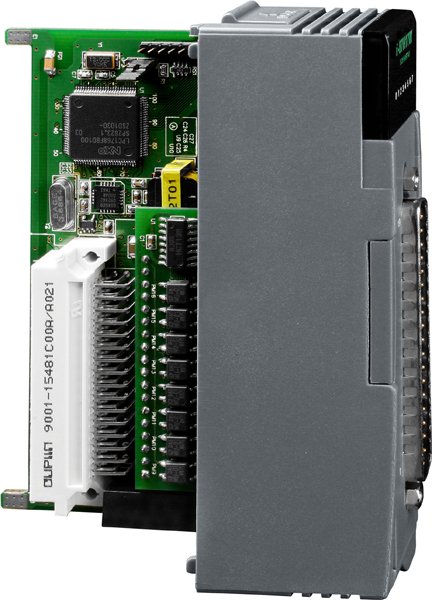

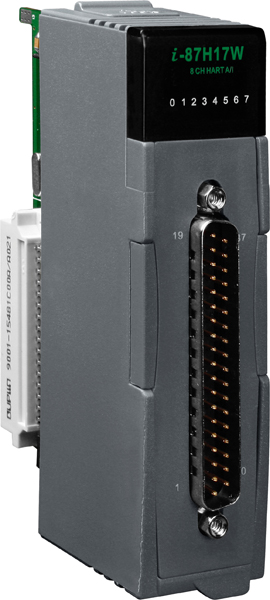

Модуль I-87H17W CR от компании ICP DAS предназначен для интеграции в системы автоматизации, обеспечивая 8 каналов аналогового входа с поддержкой протокола HART. Это решение оптимально для приложений, требующих надежного сбора и передачи данных с различных датчиков и трансмиттеров.
Ключевые технические особенности модуля включают:
- Количество каналов: 8 аналоговых входов, поддерживающих 2/4-проводные HART трансмиттеры.
- Разрешение АЦП: 16 бит, обеспечивающее высокую точность измерений.
- Диапазон входных сигналов по току: 4–20 мА, что соответствует стандартным значениям для промышленных датчиков.
- Частота дискретизации: 10 Гц, подходящая для большинства промышленных приложений.
- Температурный дрейф нуля: ±20 мкВ/°C, а температурный дрейф шкалы — ±25 мкВ/°C, что минимизирует погрешности при изменении температуры.
- Входное сопротивление: 400 Ом, обеспечивающее совместимость с широким спектром датчиков.
- Подавление синфазных помех: 100 дБ в номинальном режиме и 86 дБ в общем режиме, что повышает устойчивость к электромагнитным помехам.
- Обнаружение обрыва кабеля: функция, позволяющая своевременно выявлять неисправности в проводке.
- Сторожевой таймер: наличие сторожевого таймера (1,6 секунд) и программного таймера передачи данных повышает надежность системы.
- Интерфейс связи: RS-485 с максимальной скоростью передачи данных 115200 бит/с, обеспечивающий быструю и надежную передачу информации.
- Материал корпуса: пластик, обеспечивающий легкость и устойчивость к внешним воздействиям.
- Габаритные размеры: 30 x 102 x 115 мм, что позволяет интегрировать модуль в ограниченные пространства.
- Рабочая температура: от -25°C до +75°C, что делает модуль пригодным для эксплуатации в различных климатических условиях.
- Рабочая влажность: 5–95% без образования конденсата, расширяя области применения модуля.
Модуль I-87H17W CR находит применение в различных отраслях промышленности, включая нефтегазовую, химическую, энергетическую и водоснабжение. Он используется для мониторинга и управления процессами, где необходимо собирать данные с датчиков, работающих по протоколу HART, и передавать их в центральные системы управления.
Преимущества модуля включают:
- Высокая точность измерений, обеспечиваемая 16-битным АЦП и минимальными температурными дрейфами.
- Устойчивость к электромагнитным помехам благодаря высокому подавлению синфазных помех.
- Надежность за счет функций обнаружения обрыва кабеля и сторожевого таймера.
- Гибкость интеграции благодаря поддержке протокола HART и интерфейсу RS-485.
- Широкий диапазон рабочих температур, позволяющий использовать модуль в различных климатических условиях.
Модуль I-87H17W CR совместим с контроллерами ICP DAS, такими как I-8410-G CR и I-8411-G CR, что обеспечивает легкую интеграцию в существующие системы автоматизации. Его использование позволяет повысить эффективность мониторинга и управления промышленными процессами, обеспечивая надежную и точную передачу данных с датчиков в центральные системы управления.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 30 x 102 x 115 |
| Потребление тока | 1.8 Вт |
| Частота дискретизации | 10 Гц |
| Температурный дрейф нуля | ± 20μV/ °C |
| Температурный дрейф шкалы | ± 25μV / °C |
| Тип подключаемых датчиков | 2/4-проводные HART трансмиттеры |
| Монтаж | В контроллер |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Температура хранения, °C | -30 ~ +75 |
| Количество каналов АЦП | 8 |
| Разрешение АЦП, бит | 16 |
| Обнаружение обрыва кабеля | Есть |
| Подавление синфазных помех (Номинальный режим) | 100 дБ |
| Подавление синфазных помех (Общий режим) | 86 дБ |
| Входное сопротивление | 400 Ом |
| Точность АЦП | ±0.1% от полного диапазона |
| Диапазон входных сигналов по току | 4 ~ 20 мА |
| Изоляция каналов | UL1577 |
| Сторожевой таймер | Есть, Модуль (1.6 секунд), Передача данных (Программно) |
| Материал корпуса | Пластик |
| Скорость передачи данных, бит/с | 115200 макс. |
| Интерфейс | RS-485 |
| Системные индикаторы | 1 индикатор питания, 8 индикаторов HART |
