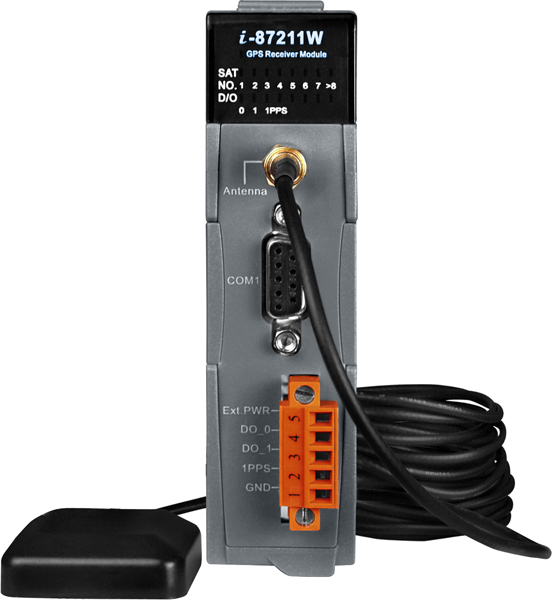

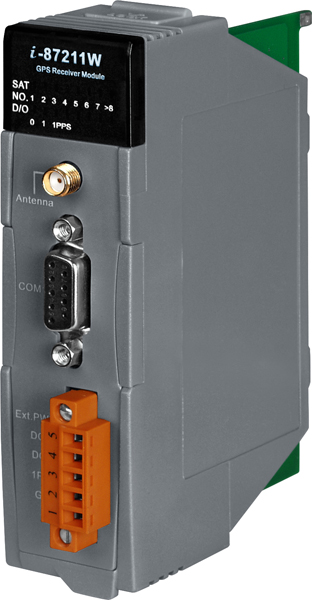

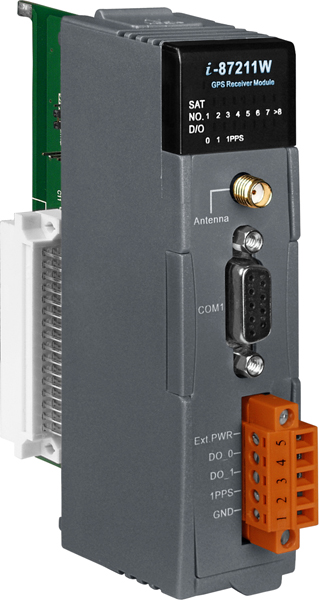

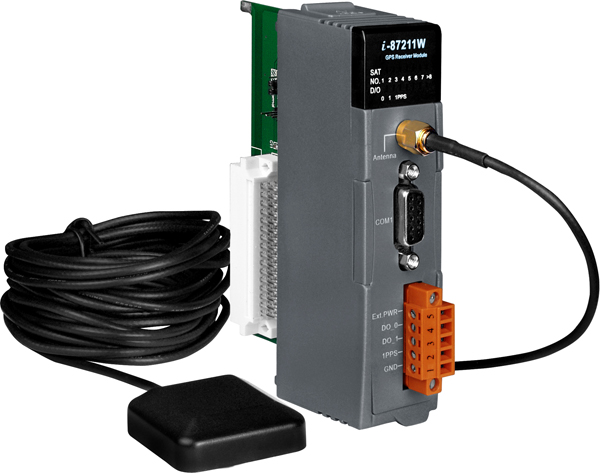

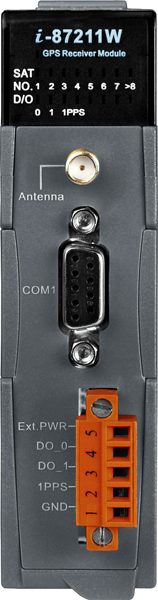

Модуль I-87211W CR GPS Receiver and 2 DO, 1 PPS Output Module (Gray Cover)

Модуль I-87211W CR от ICP DAS представляет собой высокочувствительный GPS-приемник с двумя дискретными выходами и одним импульсным выходом (PPS). Он предназначен для интеграции в контроллеры серии LP-8x81, LP-8x21 и iPAC-8x41, обеспечивая точную синхронизацию времени и позиционирование в различных промышленных приложениях.

Ключевые технические особенности модуля I-87211W CR включают:

• GPS-приемник: чип MediaTek, поддерживающий 32 канала с частотой L1 1575,42 МГц и кодом C/A. Точность позиционирования достигает менее 2,5 м при автономном режиме и менее 1 м при использовании SBAS (WAAS, EGNOS, MSAS).
• Дискретные выходы: два канала с открытым коллектором (NPN), максимальная нагрузка на канал — 100 мА, напряжение нагрузки от +5 до +30 В постоянного тока.
• Импульсный выход (PPS): частота 100 импульсов в секунду, используемый для точной синхронизации времени и измерений.
• Интерфейс: RS-232, поддерживающий протоколы NMEA 0183 версии 3.01 и DCON, скорость передачи данных — 9600 бит/с.
• Энергопотребление: максимальное потребление — 0,75 Вт.
• Условия эксплуатации: рабочая температура от -25 до +75 °C, температура хранения от -40 до +85 °C, влажность от 5 до 95% без конденсации.
• Габаритные размеры: 30 мм (Ш) x 91 мм (Д) x 114 мм (В); материал корпуса — пластик; монтаж — в контроллер.

Модуль I-87211W CR предназначен для применения в различных областях, включая:

• Автомобильная навигация: интеграция в системы GPS-навигации для обеспечения точного позиционирования транспортных средств.
• Личное позиционирование: использование в устройствах для отслеживания местоположения людей или объектов.
• Морская навигация: применение в морских навигационных системах для определения координат судов.
• Коррекция времени спутников: использование в системах, требующих точной синхронизации времени, таких как телекоммуникационные сети.
• Точное измерение времени: применение в системах, где необходима высокая точность временных меток.

Преимущества модуля I-87211W CR включают:

• Высокая чувствительность: возможность отслеживания сигналов GPS при уровне сигнала до -158 дБм, что обеспечивает надежную работу в сложных условиях.
• Низкое энергопотребление: максимальное потребление — 0,75 Вт, что делает его подходящим для использования в автономных системах.
• Универсальность: поддержка различных протоколов и интерфейсов позволяет интегрировать модуль в широкий спектр промышленных приложений.
• Надежность: широкий диапазон рабочих температур и высокая степень защиты от внешних воздействий обеспечивают стабильную работу в различных климатических условиях.

Модуль I-87211W CR совместим с контроллерами ICP DAS серии LP-8x81, LP-8x21 и iPAC-8x41, а также может быть использован в качестве расширения для удаленных I/O-устройств. Его интеграция в системы автоматизации позволяет обеспечить точную синхронизацию времени и надежное позиционирование, что критично для эффективной работы промышленных приложений, требующих высокой точности и надежности.
