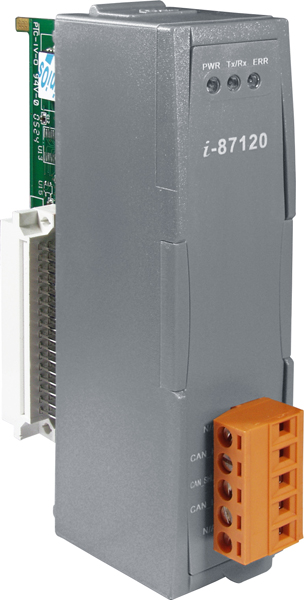

Модуль I-87120-G от ICP DAS представляет собой программируемый интерфейсный модуль CAN с одним портом, предназначенный для интеграции в системы промышленной автоматизации. Он обеспечивает надежную и эффективную связь между различными устройствами, поддерживающими протокол CAN 2.0A/2.0B, и может быть установлен в контроллеры серии I-8000, оснащенные соответствующими слотами расширения.
Ключевые технические особенности модуля I-87120-G включают:
- Производительность: поддержка скорости передачи данных до 1 Мбит/с, что обеспечивает быструю и эффективную передачу информации.
- Память: наличие 512 КБ встроенной Flash-памяти и 512 КБ SRAM для хранения данных и программ, а также 2 КБ EEPROM для сохранения конфигурационных настроек.
- Процессор: использование процессора 80186 с тактовой частотой 80 МГц, обеспечивающего высокую производительность обработки данных.
- Интерфейс: съемный 5-контактный разъем для подключения к сети CAN, обеспечивающий удобство монтажа и обслуживания.
- Индикаторы: наличие светодиодов Tx/Rx и ERR для визуального контроля состояния передачи данных и диагностики ошибок.
- Изоляция: напряжение изоляции 2500 В для защиты от электрических помех и повышения надежности работы в промышленных условиях.
- Условия эксплуатации: рабочая температура от -25 до +75°C и влажность от 10 до 90% без конденсации, что позволяет использовать модуль в различных климатических условиях.
- Габариты: компактные размеры 31 x 91 x 115 мм и вес 0,16 кг, что облегчает установку в ограниченных пространствах.
Модуль I-87120-G предназначен для применения в системах промышленной автоматизации, где требуется надежная и быстрая передача данных между устройствами. Он идеально подходит для использования в контроллерах серии I-8000, расширяя их функциональность и обеспечивая гибкость в проектировании автоматизированных систем. Благодаря своей совместимости с протоколом CAN 2.0A/2.0B, модуль может интегрироваться с различными устройствами, поддерживающими этот стандарт, включая датчики, исполнительные механизмы и другие компоненты промышленной сети.
Преимущества модуля I-87120-G включают:
- Гибкость: возможность программирования и настройки модуля под конкретные требования приложения.
- Надежность: высокая степень изоляции и устойчивость к внешним воздействиям, обеспечивающие стабильную работу в сложных промышленных условиях.
- Совместимость: поддержка стандартов CAN 2.0A/2.0B и возможность интеграции с широким спектром устройств и систем.
- Удобство монтажа: компактные размеры и съемный разъем для легкой установки и обслуживания.
Модуль I-87120-G является надежным и эффективным решением для расширения возможностей систем промышленной автоматизации, обеспечивая высокоскоростную и безопасную передачу данных между устройствами в сети CAN.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Потребление тока | 2 Вт |
| Габаритные размеры, мм | 31 x 91 x 115 |
| Светодиодные индикаторы | Tx/Rx LED, ERR LED |
| Количество портов CAN | 1 |
| Дальность передачи, м | Зависит от скорости (например, 1000 м для 50 Кбит/с) |
| Интерфейс передачи данных | CAN2.0A/2.0B |
| Тип разъема | Съемный 5-контактный блок |
| Материал корпуса | Пластик |
| Напряжение изоляции, В | 2500 3000 для пост.; 2500 для оптопары |
| Тип шины | Последовательная |
| Память EEPROM | 2 КБ |
| Память SRAM | 512 Кб |
| Встроенная Flash-память | 512 КБ |
| Процессор | 80186, 80МГц |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Профиль модуля | Высокий профиль |
| Монтаж | В контроллер |
| Скорость передачи данных | до 1 Мбита/сек |
| Контроллер CAN | NXP SJA1000T |
| Приемопередатчик CAN | NXP 82C250 |
| Разъем порта CAN | 5-контактная клемма |
| Терминальный резистор | 120 Ом (выбирается джампером) |
| Спецификация шины CAN | ISO 11898-2 CAN 2.0A/B |
