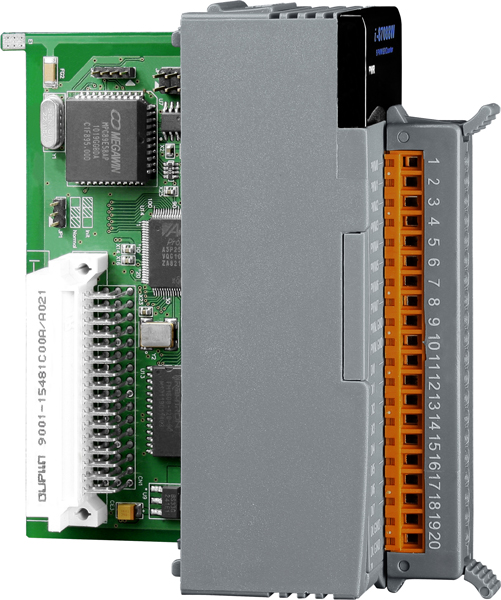

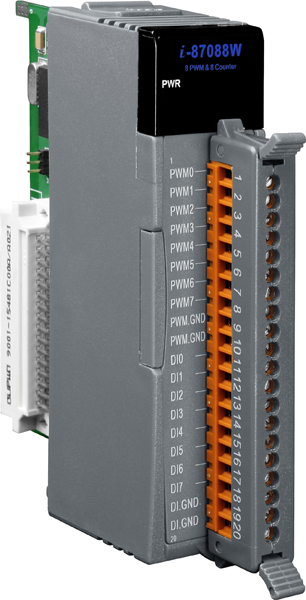

Модуль I-87088W-G CR 8-channel PWM Output and 8-channel High Speed Counter Module (Gray Cover) (RoHS

Модуль I-87088W-G CR от компании ICP DAS представляет собой высокопрофильный расширительный модуль, оснащенный 8 каналами вывода с широтно-импульсной модуляцией (ШИМ) и 8 каналами высокоскоростного счетчика. Этот модуль предназначен для интеграции в системы автоматизации, требующие точного управления выходными сигналами и мониторинга входных импульсов.

**Ключевые технические особенности:**

• Широтно-импульсная модуляция (ШИМ): 8 каналов с диапазоном рабочих циклов от 0,1% до 99,9% и частотой от 1 Гц до 500 кГц. Выходное напряжение составляет 3,5–5 В постоянного тока, с максимальной нагрузкой 10 мА при 5 В или 200 мА при 50 В. Тип подключения — Sink (NPN).
• Высокоскоростной счетчик: 8 каналов с максимальной частотой входного сигнала до 1 МГц и разрешением 32 бита. Режим работы — «вверх». Количество ускоренных счетов варьируется от 1 до 65 535.
• Интерфейс связи: последовательный интерфейс RS-485 с протоколом DCON, поддерживающий скорость передачи данных от 1200 до 115 200 бит/с.
• Условия эксплуатации: рабочая температура от -25 до +75°C, температура хранения от -30 до +80°C, рабочая влажность от 10% до 95% без конденсации.
• Электропитание: потребление тока до 1,7 Вт, питание через клеммы под винт.
• Монтаж: установка в контроллер с использованием клемм под винт.

**Области применения и целевая аудитория:**

Модуль I-87088W-G CR предназначен для использования в промышленных системах автоматизации, где требуется точное управление выходными сигналами и мониторинг входных импульсов. Он идеально подходит для следующих областей:

• Управление приводами: точная настройка скорости и положения двигателей с помощью ШИМ-сигналов.
• Системы измерения и контроля: высокоскоростной учет импульсов в процессах, требующих точного подсчета.
• Системы безопасности: мониторинг сигналов тревоги и срабатываний датчиков с помощью дискретных входов.

**Преимущества и совместимость:**

• Гибкость настройки: возможность программной или аппаратной активации каналов ШИМ и счетчиков, что обеспечивает адаптацию под различные задачи.
• Высокая скорость обработки: поддержка высокоскоростных входных сигналов и быстрая передача данных по интерфейсу RS-485.
• Надежность: широкий диапазон рабочих температур и высокая защита от электростатических разрядов (ESD) и радиочастотных помех (RS), соответствующие стандартам IEC 61000-4-2 и IEC 61000-4-3.
• Совместимость: модуль интегрируется с контроллерами ICP DAS и другими устройствами, поддерживающими протокол DCON, обеспечивая гибкость в построении системы автоматизации.

Модуль I-87088W-G CR является надежным и эффективным решением для расширения функциональности промышленных систем автоматизации, обеспечивая точное управление и мониторинг в реальном времени.
