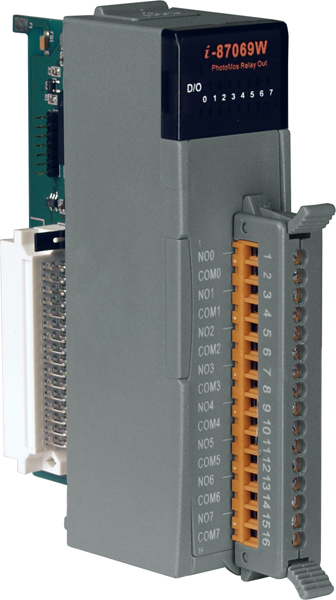

Модуль I-87069W-G CR от компании ICP DAS представляет собой устройство с восемью каналами релейного вывода, использующими технологию PhotoMOS. В отличие от электромеханических реле, PhotoMOS реле обеспечивают более быструю реакцию, повышенную электрическую износостойкость и устойчивость к вибрациям и ударам. Кроме того, они не создают дуги, не имеют эффекта «отскока» и не издают шум при переключении.
Ключевые технические характеристики модуля I-87069W-G CR включают:
- Количество каналов: 8 PhotoMOS реле типа Form A (SPST).
- Номинальное напряжение нагрузки: до 350 В переменного или постоянного тока.
- Номинальный ток нагрузки: до 0,13 А на канал.
- Время включения: 0,7 мс (типичное значение).
- Время выключения: 0,05 мс (типичное значение).
- Пиковый ток нагрузки: до 0,4 А при длительности импульса 100 мс.
- Ток утечки в выключенном состоянии: 1 мкА.
- Сопротивление включенного состояния: 23 Ом.
- Гальваническая изоляция между полем и логикой: 5000 В постоянного тока.
- Защита от электростатического разряда (ESD): ±4 кВ для каждого контакта.
- Интерфейс связи: RS-485 с протоколом DCON, поддерживающий скорости передачи данных от 1200 до 115200 бит/с.
- Потребляемая мощность: 0,5 Вт.
- Рабочий диапазон температур: от -25 до +75 °C.
- Диапазон влажности: от 5% до 95% без конденсации.
- Габаритные размеры: 30 мм (ширина) x 102 мм (глубина) x 115 мм (высота).
Модуль I-87069W-G CR предназначен для применения в различных областях промышленной автоматизации, включая:
- Системы управления промышленным оборудованием.
- Автоматизацию зданий и сооружений.
- Системы управления в пищевой и напитковой промышленности.
- Производственные линии в полупроводниковой промышленности.
- Общие системы управления и мониторинга.
Среди преимуществ использования модуля I-87069W-G CR можно отметить:
- Высокую надежность: благодаря использованию PhotoMOS реле, обеспечивающих длительный срок службы и устойчивость к механическим воздействиям.
- Быструю реакцию: минимальное время включения и выключения реле, что важно для систем, требующих оперативного отклика.
- Гибкость настройки: возможность конфигурирования значений при включении питания и при потере связи, что повышает устойчивость системы к сбоям.
- Защищенность: наличие защиты от электростатического разряда и гальваническая изоляция между полем и логикой, что снижает риски повреждения оборудования.
- Широкий диапазон рабочих температур: возможность эксплуатации в условиях от -25 до +75 °C расширяет области применения модуля.
Модуль I-87069W-G CR интегрируется с контроллерами ICP DAS, оснащенными последовательным интерфейсом RS-485 и поддерживающими протокол DCON. Это обеспечивает эффективную и надежную связь между компонентами системы автоматизации, позволяя реализовывать комплексные решения для управления и мониторинга промышленных процессов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 30 x 102 x 115 |
| Индикаторы ввода/вывода | 8 индикаторов релейного вывода |
| Потребление тока | 0.3 Вт |
| Количество каналов релейного вывода | 8 |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | В контроллер |
| Системные индикаторы | 1 индикатор питания |
| Температура хранения, °C | -30 ~ +75 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Интерфейс | RS-485 |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Протоколы последовательной связи | DCON |
| Изоляция каналов внутренней логики | 5000 В пост.тока |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Тип шины модуля | Последовательная |
| Тип каналов | Релейный вывод |
| Тип устройства | Модуль дискретного вывода |
| Тип разъема | клеммы под винт |
| Профиль модуля | Высокий профиль |
| Время переключения реле | 2 мс |
| Рабочее напряжение | 350 В |
| Тип каналов релейного вывода | PhotoMos |
| Время восстановления | 1 мс |
| Нагрузочная способность реле | 0.13 А |
| Установка безопасного значения | Есть, настраивается программно |
| Установка значения при подаче питания | Есть, настраивается программно |
| Максимальный пиковый ток | 0.14 А |
