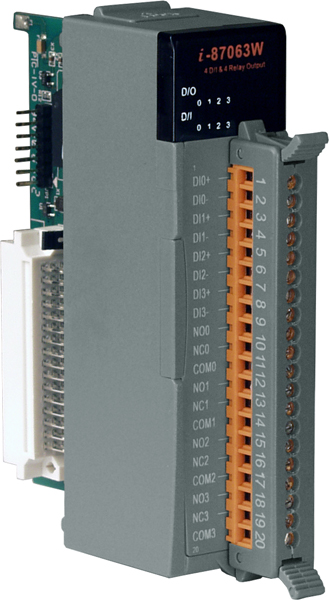

Модуль I-87063W-G CR 8-channel Isolated digital input & output module

Артикул: I-87063W-G CR
Характеристики
Полное наименование:
—
Модуль I-87063W-G CR 8-channel Isolated digital input & output module
Срок гарантии
—
12 мес.
66 510 тенге/шт
Варианты цен
66 510 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Модуль I-87063W-G CR от компании ICP DAS представляет собой высокопрофильный модуль с 8 каналами, включающими 4 изолированных цифровых входа и 4 релейных выхода Form C. Устройство предназначено для интеграции в системы автоматизации, требующие надежного ввода и вывода дискретных сигналов с гальванической изоляцией.

Ключевые технические особенности модуля I-87063W-G CR:

  • Гальваническая изоляция: 3750 В между модулями, обеспечивающая защиту от помех и повышенную надежность системы.
  • Защита от электростатического разряда (ESD): ±4 кВ для каждого канала, соответствующая стандарту IEC 61000-4-2, что повышает устойчивость устройства к внешним воздействиям.
  • Дифференциальные входы: 4 изолированных канала с входным сопротивлением 3 кОм и входным напряжением от +3,5 В до +30 В, что позволяет подключать различные типы датчиков и устройств.
  • Релейные выходы Form C: 4 канала с максимальной нагрузочной способностью 5 А (NO)/3 А (NC) при 30 В постоянного тока и 5 А (NO)/3 А (NC) при 277 В переменного тока, обеспечивающие гибкость в управлении внешними устройствами.
  • Сторожевой таймер: Функция, позволяющая контролировать состояние системы и повышать ее надежность.
  • Рабочий диапазон температур: от -25°C до +75°C, что делает модуль подходящим для эксплуатации в различных климатических условиях.
  • Интерфейс связи: RS-485 с максимальной скоростью передачи данных 115200 бит/с и поддержкой протокола DCON, обеспечивающий эффективную интеграцию в существующие системы.
  • Размеры: 30 x 102 x 115 мм, что позволяет компактно размещать модуль в шкафах управления и распределительных щитах.

Модуль I-87063W-G CR предназначен для использования в системах автоматизации, где требуется надежный ввод и вывод дискретных сигналов с гальванической изоляцией. Он идеально подходит для применения в следующих областях:

  • Промышленная автоматизация: Управление технологическими процессами, мониторинг состояния оборудования, сбор данных с датчиков и исполнительных механизмов.
  • Энергетика: Контроль и управление распределением электроэнергии, мониторинг состояния оборудования на подстанциях и в распределительных щитах.
  • Системы безопасности: Интеграция с системами сигнализации, контроля доступа и видеонаблюдения для обеспечения комплексной безопасности объектов.
  • Умные здания: Управление освещением, отоплением, вентиляцией и другими системами для повышения энергоэффективности и комфорта.

Преимущества модуля I-87063W-G CR включают:

  • Высокая степень защиты: Гальваническая изоляция и защита от электростатического разряда обеспечивают надежную работу в условиях электромагнитных помех.
  • Гибкость подключения: Дифференциальные входы и релейные выходы позволяют интегрировать модуль с различными типами оборудования и систем.
  • Надежность: Сторожевой таймер и широкий диапазон рабочих температур способствуют бесперебойной работе устройства в различных эксплуатационных условиях.
  • Компактность: Компактные размеры модуля облегчают его установку в ограниченных пространствах, таких как распределительные щиты и шкафы управления.

Модуль I-87063W-G CR совместим с контроллерами ICP DAS серии WinPAC и других производителей, поддерживающих интерфейс RS-485 и протокол DCON. Это позволяет интегрировать его в существующие системы автоматизации без необходимости значительных изменений в инфраструктуре. Для настройки и управления модулем рекомендуется использовать программное обеспечение DCON Utility Pro, предоставляемое ICP DAS, которое обеспечивает удобный интерфейс для конфигурации и мониторинга устройства.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 30 x 102 x 115
Защита каналов от электростатического разряда 4 кВ
Индикаторы ввода/вывода 8 индикаторов дискретного ввода/релейного вывода
Потребление тока 1.5 Вт
Сторожевой таймер Есть
Тип каналов дискретного ввода изолированные, дифференциальные входы с общим '+' / с общим '-'
Входное сопротивление 3 кОм, 0.25 Вт
Количество каналов дискретного ввода 4
Напряжение в закрытом состоянии +1 В пост. макс.
Напряжение в открытом состоянии +3.5 ~ +30 В пост.
Материал корпуса Пластик
Монтаж В контроллер
Системные индикаторы 1 индикатор Питание/Передача данных
Температура хранения, °C -40 ~ +85
Рабочая влажность, % 10 ~ 95, без образования конденсата
Рабочая температура, °C -25 ~ +75
Интерфейс RS-485
Скорость передачи данных, бит/с 115200 макс.
Протоколы последовательной связи DCON
Защита ESD (IEC 61000-4-2) ±4 кВ для каждого канала
±8 кВ для случайной точки
Тип шины модуля Последовательная
Максимальное разрешение счетчика 16 бит
Минимальная ширина импульса 5 мс
Максимальная частота входного сигнала 100 Гц
Тип каналов Дискретный ввод
Дискретный вывод
Тип устройства Модуль дискретного ввода
Модуль дискретного вывода
Тип разъема клеммы под винт
Профиль модуля Высокий профиль
Время переключения реле 10 мс
Тип каналов релейного вывода Силовое реле, Form C
Время восстановления 5 мс
Механическая износостойкость 5000000 переключений
Электрическая износостойкость 100000 переключений
Нагрузочная способность реле 5 А (NO)/3 А (NC) @ 30 В пост.; 5 А (NO)/3 А (NC) @ 277 В пер.;
Количество каналов релейного вывода 4
Установка безопасного значения Есть
Установка значения при подаче питания Есть
