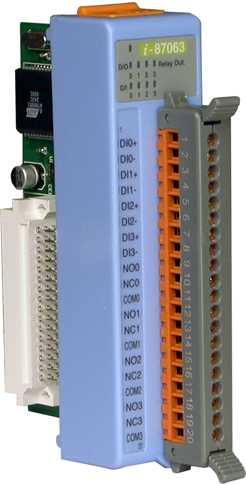

Модуль I-87063 CR 8-channel Isolated digital input & output module

Модуль I-87063 CR от компании ICP DAS представляет собой устройство с 4 каналами дискретного ввода и 4 каналами релейного вывода, предназначенное для интеграции в системы автоматизации с последовательной шиной. Его конструктивные особенности и технические характеристики обеспечивают надежную и эффективную работу в различных промышленных приложениях.

Ключевые технические особенности:

• Габаритные размеры: 30 x 88 x 115 мм, что позволяет экономить пространство при монтаже в контроллеры.
• Потребление тока: 1 Вт, обеспечивая низкое энергопотребление системы.
• Каналы дискретного ввода: 4 изолированных канала с входным сопротивлением 3 кОм и мощностью 0,25 Вт. Поддерживаются типы подключения Sink и Source, с напряжением логического 0 до +1 В и логического 1 в диапазоне +3,5 ~ +30 В постоянного тока.
• Каналы релейного вывода: 4 канала с силовыми реле Form C, нагрузочной способностью 0,6 А при 125 В переменного тока и 2 А при 30 В постоянного тока. Время переключения реле составляет 3 мс, а время восстановления — 2 мс. Механическая износостойкость реле — 10 миллионов переключений, электрическая — 500 тысяч переключений.
• Гальваническая изоляция: 3750 В, обеспечивающая защиту от электрических помех и повышающих надежность системы.
• Рабочие условия: Температурный диапазон от -25 до +75 °C и влажность от 5% до 95% без конденсации, что позволяет использовать модуль в различных климатических условиях.
• Материал корпуса: Пластик, обеспечивающий легкость и прочность конструкции.
• Монтаж: Встроенный в контроллер, что упрощает установку и экономит пространство.
• Системные индикаторы: Один индикатор питания и передачи данных, а также 8 индикаторов для отображения состояния дискретных входов и релейных выходов.

Области применения и целевая аудитория:

Модуль I-87063 CR предназначен для использования в системах автоматизации, где требуется надежный и компактный интерфейс для подключения дискретных сигналов. Он идеально подходит для:

• Мониторинга и управления промышленными процессами;
• Систем сигнализации и оповещения;
• Управления оборудованием с помощью релейных выходов;
• Интеграции в системы управления зданием (BMS) и другие автоматизированные системы.

Преимущества и совместимость:

• Компактные размеры: Низкий профиль модуля позволяет экономить пространство при установке в ограниченных по размеру контроллерах.
• Низкое энергопотребление: Потребление тока всего 1 Вт способствует повышению общей энергоэффективности системы.
• Гибкость подключения: Поддержка различных типов подключения дискретных входов (Sink и Source) обеспечивает совместимость с разнообразными датчиками и устройствами.
• Высокая износостойкость: Длительный ресурс реле (10 миллионов механических и 500 тысяч электрических переключений) гарантирует долгосрочную эксплуатацию без необходимости частой замены компонентов.
• Широкий диапазон рабочих условий: Способность работать при температурах от -25 до +75 °C и влажности от 5% до 95% без конденсации расширяет возможности применения модуля в различных климатических зонах.

Модуль I-87063 CR от ICP DAS является надежным и эффективным решением для интеграции дискретных входов и релейных выходов в системы автоматизации, обеспечивая высокую производительность и долговечность при эксплуатации в промышленных условиях.
