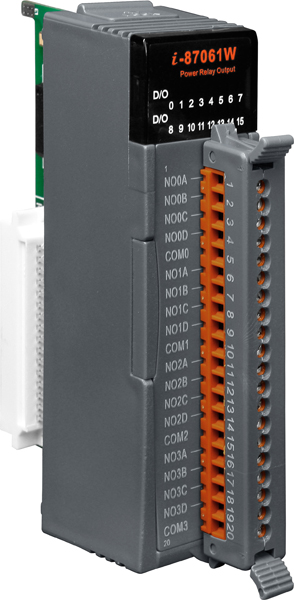

Модуль I-87061W-G CR 16-channel Relay Output Module

Артикул: I-87061W-G CR
Характеристики
Полное наименование:
—
Модуль I-87061W-G CR 16-channel Relay Output Module
Срок гарантии
—
12 мес.
106 529 тенге/шт
Варианты цен
106 529 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Модуль I-87061W-G CR от компании ICP DAS представляет собой 16-канальный модуль релейного вывода, предназначенный для интеграции в системы автоматизации и управления. Каждый из 16 каналов оснащён силовым реле с нормально разомкнутыми контактами (Form A), что обеспечивает надёжное коммутационное управление в различных промышленных приложениях.

Ключевые технические особенности модуля включают:

  • Группировка каналов: 16 каналов релейного вывода разделены на четыре группы, каждая из которых состоит из четырёх каналов, объединённых общим контактным выводом (COM). Это упрощает подключение и управление группами каналов.
  • Конфигурируемые значения при включении питания и безопасные значения: Возможность настройки значений при подаче питания и безопасных значений повышает гибкость и безопасность эксплуатации модуля.
  • Двойной сторожевой таймер: Наличие аппаратного и программного сторожевых таймеров обеспечивает дополнительную защиту от сбоев системы.
  • Защита от электростатических разрядов (ESD): Модуль оснащён защитой ±4 кВ для каждого канала, что соответствует стандарту IEC 61000-4-2, обеспечивая надёжную работу в условиях воздействия электростатических разрядов.
  • Внутримодульная изоляция: Изоляция между каналами внутренней логики составляет 3750 В постоянного тока, что повышает устойчивость к помехам и обеспечивает надёжную работу в промышленных условиях.
  • Широкий диапазон рабочих температур: Модуль функционирует в температурном диапазоне от -25°C до +75°C, что позволяет использовать его в различных климатических условиях.
  • Индикаторы состояния: 16 светодиодных индикаторов отображают статус каждого релейного выхода, а также один индикатор питания и передачи данных, обеспечивая визуальный контроль за состоянием устройства.

Области применения модуля I-87061W-G CR включают:

  • Автоматизация зданий: Управление освещением, вентиляцией и другими системами зданий.
  • Промышленная автоматизация: Контроль и управление технологическими процессами на производственных предприятиях.
  • Автоматизация машин: Интеграция в системы управления машинами и оборудованием для обеспечения их эффективной работы.
  • Удалённое обслуживание и диагностика: Использование в системах мониторинга и диагностики для удалённого контроля состояния оборудования.
  • Испытательное оборудование: Применение в тестовых стендах и лабораториях для управления различными устройствами.

Преимущества модуля I-87061W-G CR включают:

  • Надёжность: Высокая износостойкость реле (до 20 миллионов переключений) и механическая износостойкость (до 10 миллионов переключений) обеспечивают долгосрочную эксплуатацию устройства.
  • Гибкость: Возможность настройки значений при включении питания и безопасных значений позволяет адаптировать модуль под специфические требования различных приложений.
  • Устойчивость к помехам: Защита от электростатических разрядов и внутренняя изоляция повышают устойчивость модуля к внешним помехам, что особенно важно в промышленных условиях.
  • Простота монтажа: Компактные габаритные размеры (30 x 102 x 115 мм) и монтаж в контроллер облегчают интеграцию модуля в существующие системы.

Модуль I-87061W-G CR совместим с различными системами автоматизации, использующими интерфейс RS-485 и протокол DCON, что обеспечивает его интеграцию в широкий спектр промышленных приложений. Его характеристики делают его подходящим для использования в условиях, требующих надёжного и гибкого управления релейными выходами.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 30 x 102 x 115
Индикаторы ввода/вывода 16 индикаторов релейного выхода
Потребление тока 1.9 макс.
Количество каналов релейного вывода 16
Вес нетто, кг 0.16
Сторожевой таймер Есть
Материал корпуса Пластик
Монтаж В контроллер
Системные индикаторы 1 индикатор Питание/Передача данных
Температура хранения, °C -40 ~ +85
Рабочая влажность, % 10 ~ 95, без образования конденсата
Рабочая температура, °C -25 ~ +75
Интерфейс RS-485
Скорость передачи данных, бит/с 1200 ~ 115200
Протоколы последовательной связи DCON
Изоляция каналов внутренней логики 3750 В пост.тока
Защита ESD (IEC 61000-4-2) ±4 кВ для каждого канала
±8 кВ для случайной точки
Тип шины модуля Последовательная
Тип каналов Релейный вывод
Тип устройства Модуль дискретного вывода
Тип разъема клеммы под винт
Профиль модуля Высокий профиль
Время переключения реле 10 мс
Тип каналов релейного вывода Силовое реле (Form A)
Время восстановления 5 мс
Механическая износостойкость 20000000 переключений
Электрическая износостойкость 100000 переключений
Нагрузочная способность реле 10 А @ 250 В пер.; 10 А @ 24 В пост.
Установка безопасного значения Есть
Установка значения при подаче питания Есть
