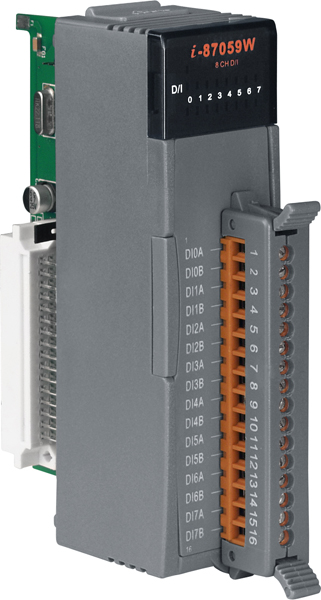

Модуль I-87059W-G CR от компании ICP DAS представляет собой высоковольтный изолированный модуль дискретного ввода с 8 каналами, предназначенный для работы с переменным током в диапазоне от 10 до 80 В. Каждый канал может функционировать как 16-битный счетчик, что расширяет возможности устройства в системах автоматизации.
Ключевые технические особенности модуля включают:
- Габаритные размеры: 30 x 102 x 115 мм, что обеспечивает компактность при монтаже в контроллер.
- Защита от электростатического разряда (ESD): 4 кВ для каждого канала, обеспечивая надежную защиту от внешних помех.
- Частотный диапазон входного сигнала: от 47 до 400 Гц, что позволяет использовать модуль в различных промышленных приложениях.
- Входное сопротивление: 10 кОм при мощности 1 Вт, обеспечивая эффективное взаимодействие с подключаемыми устройствами.
- Гальваническая изоляция: 5 кВ между каналами и 3,75 кВ между модулями, повышая надежность системы.
- Рабочие условия: температура от -25 до +75°C и влажность от 10 до 95% без конденсации, что делает модуль пригодным для эксплуатации в различных климатических условиях.
- Интерфейс связи: RS-485 с протоколом DCON, поддерживающий скорости передачи данных от 1200 до 115200 бит/с, обеспечивая гибкость в интеграции с различными системами.
- Сторожевой таймер: присутствует, что повышает надежность работы устройства.
- Материал корпуса: пластик, обеспечивающий легкость и прочность конструкции.
Модуль I-87059W-G CR предназначен для использования в системах автоматизации, где требуется надежный и изолированный ввод сигналов переменного тока. Он идеально подходит для мониторинга и управления оборудованием в таких отраслях, как энергетика, нефтегазовая промышленность, водоснабжение и водоотведение, а также в системах управления зданием.
Преимущества модуля включают:
- Высокая степень изоляции: защита от электростатических разрядов и гальваническая изоляция обеспечивают надежную работу в промышленных условиях.
- Широкий диапазон рабочих температур: от -25 до +75°C, что позволяет использовать модуль в различных климатических зонах.
- Гибкость в интеграции: поддержка протокола DCON и интерфейса RS-485 обеспечивает совместимость с различными системами автоматизации.
- Компактные размеры: облегчают монтаж в ограниченных пространствах.
Модуль I-87059W-G CR является надежным решением для задач по изолированному вводу сигналов переменного тока в промышленных системах автоматизации, обеспечивая высокую степень защиты и гибкость в интеграции.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 30 x 102 x 115 |
| Защита каналов от электростатического разряда | 4 кВ |
| Частота переменного тока | 47 ~ 400 Гц (> 45 Гц мин.) |
| Индикаторы ввода/вывода | 8 индикаторов дискретного ввода |
| Потребление тока | 0.3 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | входы перем. тока, дифференциальные, изолированные |
| Входное сопротивление | 10 кОм, 1 Вт |
| Количество каналов дискретного ввода | 8 |
| Напряжение в закрытом состоянии | 3 В перем. макс. |
| Напряжение в открытом состоянии | 10 ~ 80 В перем. |
| Материал корпуса | Пластик |
| Монтаж | В контроллер |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Интерфейс | RS-485 |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Протоколы последовательной связи | DCON |
| Гальваническая изоляция, кВ | 5 |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Тип шины модуля | Последовательная |
| Максимальное разрешение счетчика | 16 бит |
| Минимальная ширина импульса | 5 мс |
| Максимальная частота входного сигнала | 100 Гц |
| Тип каналов | Энкодер/Частотомер/Счетчик Дискретный ввод |
| Тип устройства | Модуль дискретного ввода |
| Тип разъема | клеммы под винт |
| Профиль модуля | Высокий профиль |
