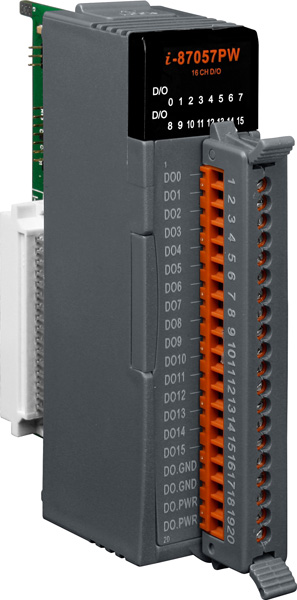

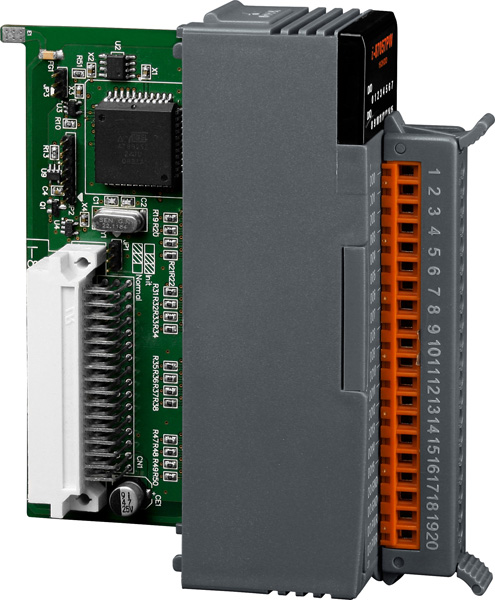

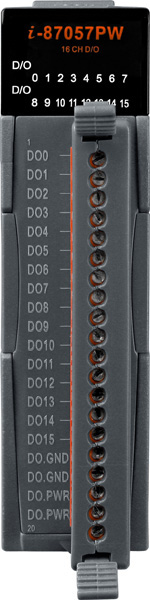

Модуль I-87057PW-G CR от компании ICP DAS представляет собой устройство с 16 каналами дискретного вывода типа «открытый коллектор» (sink), предназначенное для интеграции в системы автоматизации и управления. Модуль оснащён последовательным интерфейсом RS-485 и поддерживает протокол DCON, что обеспечивает эффективную и надёжную передачу данных в промышленных приложениях.
Ключевые технические особенности модуля включают:
- Габаритные размеры: 30 x 102 x 115 мм, что позволяет компактно интегрировать устройство в ограниченные пространства.
- Рабочая температура: от -25°C до +75°C, обеспечивая стабильную работу в различных климатических условиях.
- Защита от электростатического разряда (ESD): 4 кВ для каждого канала и 8 кВ для случайной точки, что повышает надёжность эксплуатации в средах с повышенным риском электростатических помех.
- Максимальная нагрузка на канал: 700 мА, с возможностью подключения нагрузок с напряжением от +5 до +50 В постоянного тока.
- Защита от перенапряжения: до 60 В постоянного тока, что предотвращает повреждение устройства при скачках напряжения.
- Защита от короткого замыкания: до 1,4 А, обеспечивая дополнительную безопасность при эксплуатации.
- Сторожевой таймер: наличие аппаратного и программного сторожевого таймера повышает надёжность системы, предотвращая зависания и сбои.
- Индикаторы состояния: 16 индикаторов дискретного вывода и 1 индикатор питания/передачи данных, позволяющие оперативно отслеживать состояние устройства.
Модуль I-87057PW-G CR предназначен для использования в системах автоматизации, где требуется управление множеством дискретных выходов. Он идеально подходит для управления исполнительными механизмами, такими как реле, соленоиды и другие устройства, требующие изолированных выходных сигналов. Благодаря изоляции каналов и защите от перенапряжений, модуль обеспечивает надёжную работу в промышленных условиях с высоким уровнем электромагнитных помех.
Преимущества модуля включают:
- Высокая степень изоляции: защита каналов от электростатического разряда и перенапряжений повышает надёжность системы.
- Широкий диапазон рабочих температур: от -25°C до +75°C, что позволяет использовать модуль в различных климатических условиях.
- Компактные размеры: облегчают интеграцию в ограниченные пространства.
- Низкое потребление энергии: 0,4 Вт, что способствует экономии энергии в системе.
Модуль I-87057PW-G CR совместим с контроллерами ICP DAS серии I-8000, что позволяет расширять функциональность существующих систем автоматизации без необходимости значительных изменений в инфраструктуре. Его использование повышает гибкость и масштабируемость автоматизированных систем, обеспечивая эффективное управление множеством дискретных выходов в промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 30 x 102 x 115 |
| Защита каналов от электростатического разряда | 4 кВ для каждого канала, 8 кВ для случайной точки |
| Максимальная температура в цепи нагрузки | 150°C |
| Индикаторы ввода/вывода | 16 индикаторов дискретного вывода |
| Потребление тока | 0.4 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | В контроллер |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Интерфейс | RS-485 |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Протоколы последовательной связи | DCON |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Тип шины модуля | Последовательная |
| Напряжение нагрузки | +5 ~ +50 В пост. |
| Защита от перенапряжения | 60 В пост. |
| Защита от короткого замыкания | 1.4 А |
| Количество каналов дискретного вывода | 16 |
| Установка безопасного значения | Есть |
| Максимальная нагрузка на канал | 700 мА |
| Установка значения при подаче питания | Есть |
| Тип каналов дискретного вывода | Тип 'открытый коллектор', изолированный, с общим “+” |
| Тип каналов | Дискретный вывод |
| Тип устройства | Модуль дискретного вывода |
| Тип разъема | клеммы под винт |
| Профиль модуля | Высокий профиль |
