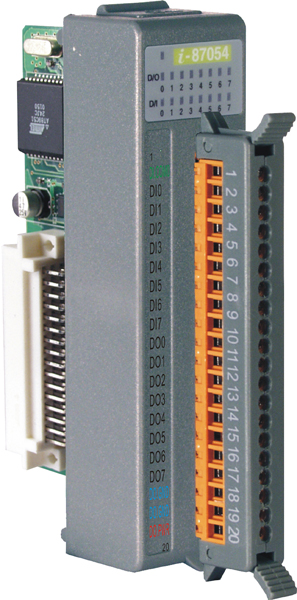

Модуль I-87054-G CR от компании ICP DAS представляет собой изолированный модуль дискретного ввода-вывода с 16 каналами, из которых 8 предназначены для ввода и 8 — для вывода. Устройство оснащено последовательным интерфейсом RS-485 с протоколом DCON, что обеспечивает эффективную интеграцию в системы автоматизации и управления.
Ключевые технические особенности модуля I-87054-G CR включают:
- Дискретный ввод: 8 изолированных каналов с общим контактом для всех входов, входным сопротивлением 3 кОм и максимальным напряжением в закрытом состоянии +1 В постоянного тока. Напряжение в открытом состоянии варьируется от +3,5 В до +30 В постоянного тока. Максимальная частота входного сигнала достигает 100 Гц при минимальной ширине импульса 5 мс.
- Дискретный вывод: 8 каналов с открытым коллектором, максимальной нагрузкой на канал 375 мА и диапазоном напряжения нагрузки от +5 В до +30 В постоянного тока.
- Изоляция: Внутренняя изоляция между полем и логикой составляет 3750 В переменного тока, обеспечивая защиту от помех и повышая надежность работы устройства.
- Электропитание: Потребление тока составляет 0,9 Вт, что способствует энергоэффективности системы.
- Условия эксплуатации: Рабочая температура модуля варьируется от -25°C до +75°C, а температура хранения — от -30°C до +75°C. Устройство функционирует при влажности от 5% до 95% без образования конденсата, что делает его пригодным для использования в различных промышленных условиях.
- Габариты: Компактные размеры модуля (30 x 88 x 115 мм) позволяют интегрировать его в ограниченные пространства, сохраняя при этом высокую функциональность.
Модуль I-87054-G CR предназначен для применения в системах автоматизации, где требуется надежный и изолированный ввод-вывод сигналов. Он идеально подходит для использования в контроллерах WinCon, LinCon, I-8000 и I-87K, а также в расширительных модулях I-87K и RF-87K. Благодаря своей гибкости и надежности, устройство находит применение в различных отраслях промышленности, включая управление производственными процессами, мониторинг оборудования и системы безопасности.
Преимущества модуля I-87054-G CR включают:
- Гибкость интеграции: Возможность подключения к различным контроллерам и расширительным модулям ICP DAS обеспечивает широкие возможности для построения масштабируемых и адаптируемых систем автоматизации.
- Надежность: Высокий уровень изоляции и устойчивость к внешним воздействиям гарантируют стабильную работу устройства в сложных промышленных условиях.
- Компактность: Малые габариты модуля позволяют экономить пространство в распределительных щитах и панелях управления.
Модуль I-87054-G CR является надежным решением для реализации задач ввода-вывода в системах автоматизации, обеспечивая высокую степень изоляции, гибкость интеграции и устойчивость к внешним воздействиям.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 30 x 88 x 115 |
| Индикаторы ввода/вывода | 16 индикаторов дискретных ввода и вывода |
| Потребление тока | 0.9 Вт |
| Тип каналов дискретного ввода | Один общий контакт для всех каналов дискретного ввода |
| Входное сопротивление | 3 кОм, 0.25 Вт |
| Количество каналов дискретного ввода | 8 |
| Напряжение в закрытом состоянии | +1 В пост. макс. |
| Напряжение в открытом состоянии | +3.5 ~ +30 В пост. |
| Материал корпуса | Пластик |
| Монтаж | В контроллер |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Температура хранения, °C | -30 ~ +75 |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Тип шины модуля | Последовательная |
| Напряжение нагрузки | +5 ~ +30 В пост. |
| Количество каналов дискретного вывода | 8 |
| Максимальная нагрузка на канал | 375 мА |
| Тип каналов дискретного вывода | Тип 'открытый коллектор', изолированный, с общим “+” |
| Максимальное разрешение счетчика | 16 бит |
| Минимальная ширина импульса | 5 мс |
| Максимальная частота входного сигнала | 100 Гц |
| Тип каналов | Дискретный ввод Дискретный вывод |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Тип разъема | клеммы под винт |
| Профиль модуля | Низкий профиль |
