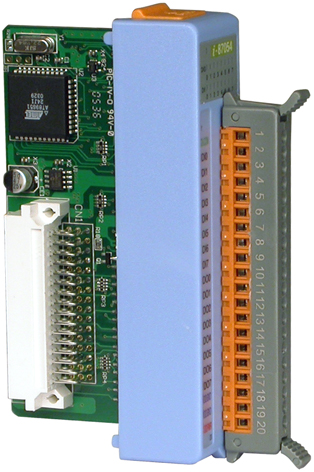

Модуль I-87054 от ICP DAS представляет собой устройство с 16 каналами дискретного ввода и вывода, обеспечивающее гальваническую изоляцию и последовательный интерфейс RS-485 с протоколом DCON. Этот модуль предназначен для интеграции в системы автоматизации, требующие надежного и изолированного ввода/вывода сигналов.
**Ключевые технические особенности:**
- Дискретный ввод: 8 каналов с возможностью конфигурации как Sink (приемник) или Source (источник). Напряжение логического 1: +3,5 В ~ +30 В постоянного тока; логического 0: до +1 В. Входное сопротивление: 3 кОм, 0,25 Вт. Максимальная частота входного сигнала: 100 Гц; минимальная ширина импульса: 5 мс. Встроенные 16-битные счетчики с максимальным разрешением 65535 импульсов.
- Дискретный вывод: 8 каналов с открытым коллектором (Sink). Напряжение нагрузки: 5 В ~ 30 В постоянного тока; максимальный ток нагрузки на канал: 375 мА. Встроенные 16-битные счетчики с максимальным разрешением 65535 импульсов.
- Гальваническая изоляция: 3750 В постоянного тока между полем и логикой, обеспечивающая защиту от перенапряжений и электростатических разрядов.
- Интерфейс связи: Последовательная шина RS-485 с протоколом DCON, поддерживающая скорости передачи данных от 1200 до 115200 бит/с.
- Питание и монтаж: Потребление тока: 0,9 Вт. Монтаж осуществляется в контроллер с помощью клемм под винт. Габаритные размеры: 30 мм x 88 мм x 115 мм.
- Условия эксплуатации: Рабочая температура: -25°C ~ +75°C; температура хранения: -30°C ~ +75°C; влажность: 5% ~ 95% без конденсации.
**Области применения и целевая аудитория:**
Модуль I-87054 идеально подходит для использования в системах автоматизации, где требуется надежный и изолированный ввод/вывод дискретных сигналов. Он может быть интегрирован в контроллеры WinCon, LinCon, I-8000 и расширительные модули I-87K, RF-87K, обеспечивая гибкость и расширяемость системы. Типичные области применения включают:
- Автоматизация производственных процессов.
- Системы мониторинга и управления оборудованием.
- Интеграция с различными датчиками и исполнительными механизмами.
**Преимущества и совместимость:**
- Гибкость конфигурации: Возможность настройки каналов ввода как Sink или Source, что обеспечивает совместимость с различными типами датчиков и устройств.
- Высокая степень изоляции: Гальваническая изоляция между полем и логикой защищает систему от внешних помех и перенапряжений, повышая надежность работы.
- Широкий диапазон рабочих температур: Способность функционировать в условиях от -25°C до +75°C позволяет использовать модуль в различных климатических зонах и промышленных средах.
- Совместимость с контроллерами ICP DAS: Легкая интеграция с контроллерами WinCon, LinCon, I-8000 и расширительными модулями I-87K, RF-87K, обеспечивая расширяемость и масштабируемость системы.
Модуль I-87054 от ICP DAS является надежным и гибким решением для интеграции дискретных входов и выходов в системы автоматизации, обеспечивая высокую степень изоляции и совместимость с широким спектром оборудования.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 30 x 88 x 115 |
| Индикаторы ввода/вывода | 16 индикаторов дискретного ввода/вывода |
| Потребление тока | 0.9 Вт |
| Входное сопротивление | 3 кОм |
| Количество каналов дискретного ввода | 8 |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Материал корпуса | Пластик |
| Монтаж | В контроллер |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Температура хранения, °C | -30 ~ +75 |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Тип шины модуля | Последовательная |
| Напряжение нагрузки | 5 ~ 30 В пост. |
| Количество каналов дискретного вывода | 8 |
| Максимальная нагрузка на канал | 375 мА |
| Тип каналов дискретного вывода | Sink Тип 'открытый коллектор' |
| Максимальное разрешение счетчика | 16 бит |
| Минимальная ширина импульса | 5 мс |
| Максимальная частота входного сигнала | 100 Гц |
| Тип каналов | Дискретный ввод Дискретный вывод |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Тип разъема | клеммы под винт |
| Профиль модуля | Низкий профиль |
