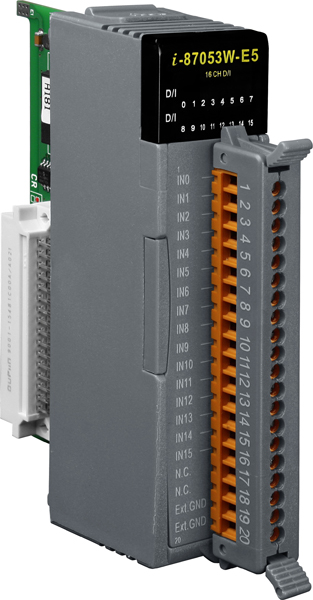

Модуль I-87053W-E5-G CR от компании ICP DAS представляет собой устройство с 16 каналами дискретного ввода, предназначенное для работы с высоковольтными сигналами постоянного тока до 150 В. Каждый канал оснащён фотопараллельной изоляцией, обеспечивая надёжную защиту от электромагнитных помех и повышая общую надёжность системы.
Ключевые технические особенности модуля включают:
- Гальваническая изоляция: 3,75 кВ между каналами и интерфейсом, что предотвращает влияние высоковольтных сигналов на остальную часть системы.
- Защита от электростатического разряда (ESD): 4 кВ для каждого канала и 8 кВ для случайной точки, соответствующая стандарту IEC 61000-4-2, обеспечивая дополнительную защиту в промышленных условиях.
- Входное сопротивление: 50 кОм при мощности 0,5 Вт, что минимизирует нагрузку на подключаемые устройства.
- Сторожевой таймер: наличие функции сторожевого таймера повышает надёжность работы системы, автоматически перезапуская модуль в случае сбоев.
- Интерфейс связи: RS-485 с протоколом DCON, поддерживающий скорости передачи данных от 1200 до 115200 бит/с, что обеспечивает гибкость в настройке системы.
- Типы входных сигналов: поддержка как «сухих», так и «влажных» контактов с общим «+» или «-», что расширяет возможности интеграции с различными устройствами.
- Максимальная частота входного сигнала: 100 Гц, что подходит для большинства промышленных приложений.
- Размеры модуля: 30 x 102 x 115 мм, что позволяет интегрировать его в ограниченные пространства.
- Рабочие условия: температурный диапазон от -25 до +75°C и влажность от 10 до 95% без конденсации, что делает модуль пригодным для эксплуатации в различных климатических условиях.
Модуль I-87053W-E5-G CR предназначен для использования в системах автоматизации, где требуется надёжный сбор данных с высоковольтных цифровых входов. Он идеально подходит для мониторинга и управления оборудованием в таких отраслях, как энергетика, нефтехимия, водоснабжение и водоотведение, а также в других сферах, где необходимо интегрировать устройства с высоковольтными сигналами в системы управления.
Преимущества модуля включают:
- Высокая степень защиты: благодаря гальванической изоляции и защите от ESD, модуль обеспечивает надёжную работу в условиях промышленного электромагнитного фона.
- Гибкость подключения: поддержка различных типов входных сигналов и возможность выбора типа входа (sink или source) позволяют интегрировать модуль в разнообразные системы.
- Надёжность: наличие сторожевого таймера и защита от перенапряжений повышают общую надёжность системы.
- Универсальность: компактные размеры и широкий диапазон рабочих температур делают модуль подходящим для различных промышленных приложений.
Модуль I-87053W-E5-G CR совместим с контроллерами ICP DAS, оснащёнными интерфейсом RS-485 и поддерживающими протокол DCON, что обеспечивает лёгкую интеграцию в существующие системы автоматизации. Его использование позволяет повысить эффективность мониторинга и управления промышленным оборудованием, обеспечивая точность и надёжность сбора данных с высоковольтных цифровых входов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 30 x 102 x 115 |
| Защита каналов от электростатического разряда | 4 кВ для каждого контакта, 8 кВ для случайной точки |
| Индикаторы ввода/вывода | 16 индикаторов дискретного ввода |
| Потребление тока | 0.3 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | типа 'влажный контакт', с общим '+' |
| Защита от перенапряжения | 150 В пост. |
| Входное сопротивление | 50 кОм, 0.5 Вт |
| Количество каналов дискретного ввода | 16 |
| Напряжение в закрытом состоянии | +48 В пост. макс. |
| Напряжение в открытом состоянии | +68 ~ +150 В пост. |
| Материал корпуса | Пластик |
| Монтаж | В контроллер |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Интерфейс | RS-485 |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Протоколы последовательной связи | DCON |
| Гальваническая изоляция, кВ | 3,75 |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Тип шины модуля | Последовательная |
| Максимальное разрешение счетчика | 16 бит |
| Минимальная ширина импульса | 5 мс |
| Максимальная частота входного сигнала | 100 Гц |
| Тип каналов | Энкодер/Частотомер/Счетчик Дискретный ввод |
| Тип устройства | Модуль дискретного ввода |
| Тип разъема | клеммы под винт |
| Профиль модуля | Высокий профиль |
