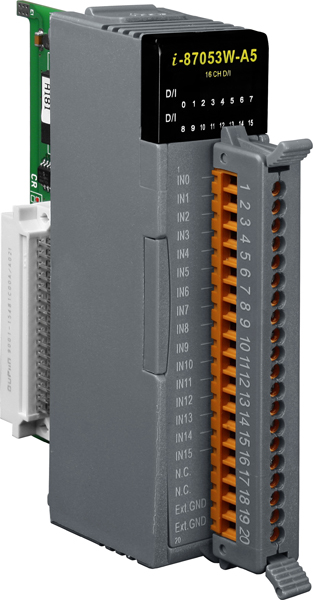

Модуль I-87053W-A5-G 16-channel Isolated digital input module Gray color

Модуль I-87053W-A5-G от компании ICP DAS представляет собой 16-канальный изолированный модуль цифрового ввода, предназначенный для работы с высоковольтными сигналами в диапазоне от 68 до 150 В постоянного тока. Этот модуль обеспечивает надежную изоляцию и защиту, что делает его идеальным для применения в промышленных автоматизированных системах, где требуется обработка сигналов с высоким напряжением.

Ключевые технические особенности модуля I-87053W-A5-G включают:

• 16 каналов цифрового ввода, поддерживающих как сухие, так и влажные контакты, с возможностью выбора типа подключения (sink или source) через проводные соединения.
• Гальваническая изоляция между входами и системой управления на уровне 3,75 кВ, обеспечивающая защиту от электрических помех и перенапряжений.
• Защита от электростатического разряда (ESD) по стандарту IEC 61000-4-2: ±4 кВ для каждого канала и ±8 кВ для случайной точки, повышающая надежность работы в промышленных условиях.
• Входное сопротивление 50 кОм при мощности 1 Вт, что обеспечивает совместимость с различными типами сигналов.
• Возможность использования каналов в качестве 16-битных счетчиков с максимальной частотой входного сигнала до 100 Гц и минимальной шириной импульса 5 мс, что расширяет функциональность модуля.
• Интерфейс связи RS-485 с протоколом DCON, поддерживающий скорости передачи данных от 1200 до 115200 бит/с, что обеспечивает гибкость в настройке системы.
• Сторожевой таймер, обеспечивающий дополнительную защиту системы от сбоев.
• Индикаторы состояния: 16 светодиодов для отображения статуса каждого канала ввода и один индикатор питания/передачи данных для мониторинга общего состояния модуля.
• Рабочие условия: температура от -25 до +75 °C и влажность от 10 до 95% без конденсации, что позволяет использовать модуль в различных климатических условиях.
• Компактные габариты: 30 x 102 x 115 мм, что облегчает интеграцию модуля в ограниченные пространства.

Модуль I-87053W-A5-G находит применение в различных областях промышленной автоматизации, включая:

• Автоматизация зданий: мониторинг и управление системами освещения, отопления и вентиляции.
• Автоматизация производственных процессов: сбор и обработка сигналов с высоковольтных датчиков и оборудования.
• Машиностроение: интеграция в системы управления станками и роботизированными линиями.
• Удаленное обслуживание и диагностика: передача данных с удаленных объектов для мониторинга и технического обслуживания.
• Испытательное оборудование: использование в системах тестирования и контроля качества продукции.

Преимущества модуля I-87053W-A5-G включают:

• Высокая степень защиты от электростатических разрядов и перенапряжений, что повышает надежность работы в промышленных условиях.
• Гибкость подключения благодаря поддержке различных типов входных сигналов и конфигураций подключения.
• Длительный срок службы благодаря качественным компонентам и продуманному дизайну, обеспечивающему устойчивость к внешним воздействиям.
• Совместимость с широким спектром контроллеров и систем автоматизации, использующих интерфейс RS-485 и протокол DCON.

Модуль I-87053W-A5-G является надежным и эффективным решением для интеграции высоковольтных цифровых входов в системы промышленной автоматизации, обеспечивая высокую степень защиты, гибкость подключения и совместимость с различными системами управления.

Основные характеристики:
