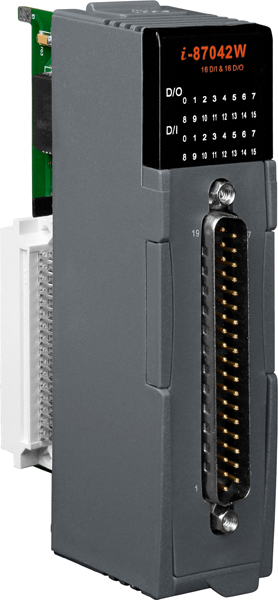

Модуль I-87042W-G CR 16-channel Isolated Digital Input & 16-channel Isolated Digital Output Module (

Модуль I-87042W-G CR от компании ICP DAS представляет собой устройство с 16 изолированными цифровыми входами и 16 изолированными цифровыми выходами, предназначенное для интеграции в системы автоматизации с последовательной шиной. Его конструктивные особенности и технические характеристики обеспечивают надежную и эффективную работу в различных промышленных приложениях.

Ключевые технические особенности:

• Габаритные размеры: 30 x 85 x 115 мм, что позволяет компактно интегрировать модуль в системы с ограниченным пространством.
• Защита от электростатического разряда: каждый канал оснащен защитой до 4 кВ, обеспечивая устойчивость к внешним электромагнитным воздействиям.
• Индикаторы ввода/вывода: 32 светодиода для визуального контроля состояния всех каналов ввода и вывода.
• Потребление тока: 1,25 Вт, что способствует энергоэффективности системы.
• Сторожевой таймер: наличие функции сторожевого таймера повышает надежность работы устройства.
• Типы каналов: 16 изолированных входов с общим '+' или '-' и 16 выходов типа 'открытый коллектор' с общим '+'.
• Входное сопротивление: 3 кОм, обеспечивающее совместимость с различными источниками сигналов.
• Напряжение в закрытом состоянии: до +2 В постоянного тока, максимальное напряжение в открытом состоянии: +3,5 ~ +30 В постоянного тока.
• Напряжение нагрузки: +5 ~ +30 В постоянного тока, с максимальной нагрузкой на канал до 100 мА.
• Материал корпуса: пластик, обеспечивающий легкость и прочность конструкции.
• Монтаж: предусмотрен для установки в контроллер, что упрощает интеграцию в существующие системы.
• Рабочая температура: от -25 до +75°C, что позволяет использовать модуль в различных климатических условиях.
• Рабочая влажность: от 5% до 95% без образования конденсата, расширяя область применения устройства.

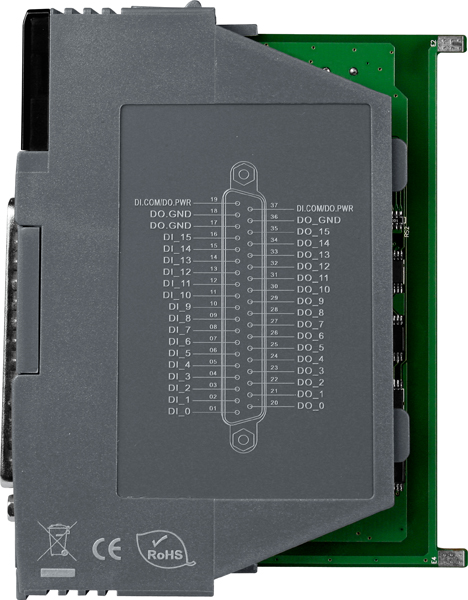

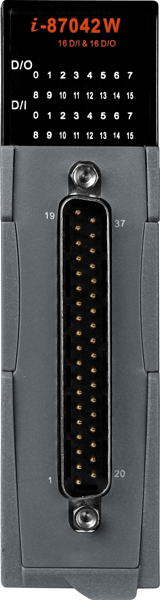

• Тип разъема: DB37 'папа', обеспечивающий надежное подключение.
• Профиль модуля: высокий, что соответствует стандартам монтажа в контроллеры серии ICP DAS.

Области применения и целевая аудитория:

Модуль I-87042W-G CR предназначен для использования в системах автоматизации, где требуется надежный и изолированный ввод и вывод цифровых сигналов. Он идеально подходит для применения в следующих сферах:

• Промышленная автоматизация: интеграция в системы управления технологическими процессами, где необходима изоляция сигналов для защиты оборудования.
• Энергетика: мониторинг и управление состоянием оборудования на подстанциях и в распределительных сетях.
• Транспорт: системы управления сигнализацией и освещением на железнодорожных станциях и в аэропортах.
• Системы безопасности: подключение датчиков и исполнительных механизмов в системах охраны и видеонаблюдения.

Преимущества и совместимость:

• Гальваническая изоляция: защита каналов от электростатического разряда до 4 кВ повышает надежность работы в промышленных условиях.
• Энергоэффективность: низкое потребление тока (1,25 Вт) способствует снижению эксплуатационных расходов.
• Универсальность: поддержка различных типов входных и выходных сигналов (sink, source, влажный) обеспечивает гибкость при подключении различных устройств.
• Совместимость: модуль оснащен разъемом DB37 'папа', что обеспечивает совместимость с контроллерами ICP DAS и другими устройствами с аналогичными интерфейсами.
• Простота монтажа: стандартный профиль и компактные размеры облегчают установку в контроллеры серии ICP DAS.

Модуль I-87042W-G CR является надежным и эффективным решением для интеграции в системы автоматизации, требующие изолированного ввода и вывода цифровых сигналов. Его технические характеристики и конструктивные особенности обеспечивают высокую производительность и долговечность в различных промышленных приложениях.

Основные характеристики:
