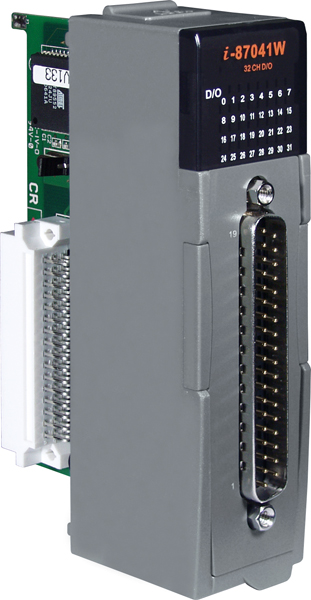

Модуль I-87041W-G CR от компании ICP DAS представляет собой 32-канальный изолированный модуль цифрового вывода, предназначенный для использования в промышленных системах автоматизации. Каждый канал модуля оснащён фотопарой для гальванической изоляции и поддерживает вывод типа «открытый коллектор» (sink-type) с напряжением нагрузки от +5 до +30 В постоянного тока. Максимальная нагрузка на канал составляет 100 мА, что обеспечивает надёжную работу при подключении различных исполнительных устройств.
Модуль оснащён 32 светодиодными индикаторами, позволяющими оперативно отслеживать состояние каждого канала вывода. Для повышения надёжности предусмотрены функции задания значений при подаче питания и при потере связи, а также сторожевой таймер, обеспечивающий автоматическое восстановление работы системы после сбоев. Габаритные размеры модуля составляют 30 x 85 x 114 мм, что позволяет интегрировать его в ограниченные пространства промышленных шкафов и панелей управления.
Модуль I-87041W-G CR идеально подходит для применения в различных областях промышленной автоматизации, включая:
- Автоматизация зданий
- Фабричная автоматизация
- Автоматизация машин
- Удалённое обслуживание
- Удалённая диагностика
- Испытательное оборудование
Благодаря гальванической изоляции между каналами (3750 В постоянного тока) и защите от электростатического разряда (4 кВ для каждого канала и 8 кВ для случайной точки), модуль обеспечивает надёжную работу в условиях промышленного электромагнитного фона. Интерфейс RS-485 с протоколом DCON и диапазоном скорости передачи данных от 1200 до 115200 бит/с обеспечивает эффективную интеграцию модуля в существующие системы управления и мониторинга.
Модуль I-87041W-G CR совместим с дополнительными платами расширения, такими как DN-37-381-A для удобного подключения проводов и DN-8K32R для релейных выходов, что расширяет возможности системы и упрощает монтаж. Материал корпуса — пластик, обеспечивающий защиту компонентов и долговечность устройства. Рабочая температура модуля составляет от -25 до +75°C, а рабочая влажность — от 10 до 95% без образования конденсата, что делает его подходящим для эксплуатации в различных климатических условиях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 30 x 85 x 114 |
| Защита каналов от электростатического разряда | 4 кВ для каждого канала, 8 кВ для случайной точки |
| Индикаторы ввода/вывода | 32 индикатора дискретного вывода |
| Потребление тока | 1.7 Вт макс. |
| Вес нетто, кг | 0.11 |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | В контроллер |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Интерфейс | RS-485 |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Протоколы последовательной связи | DCON |
| Гальваническая изоляция, кВ | 3,75 |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Тип шины модуля | Последовательная |
| Напряжение нагрузки | +5 ~ +30 В пост. |
| Количество каналов дискретного вывода | 32 |
| Установка безопасного значения | Есть |
| Тип каналов дискретного вывода | Открытый коллектор, Sink Тип 'открытый коллектор', изолированный, с общим “+” |
| Максимальная нагрузка на канал | 100 мА |
| Установка значения при подаче питания | Есть |
| Тип каналов | Дискретный вывод |
| Тип устройства | Модуль дискретного вывода |
| Тип разъема | DB37 'папа' |
| Профиль модуля | Высокий профиль |
