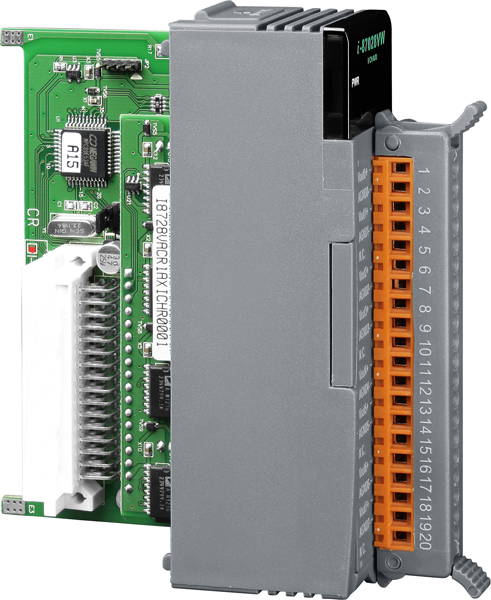

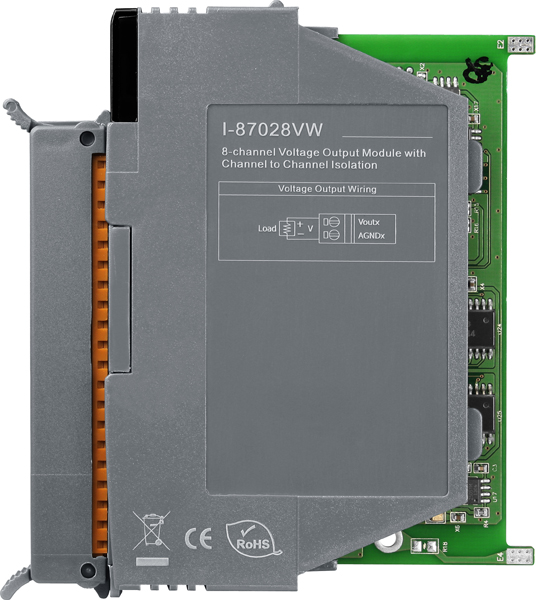

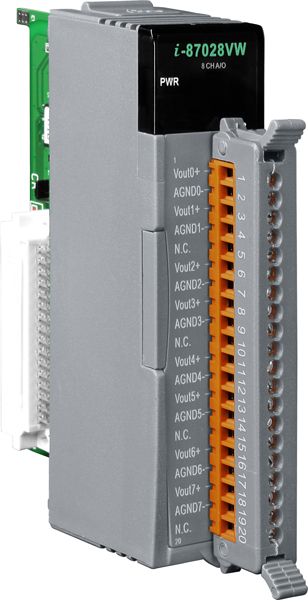

Модуль I-87028VW-G CR 8-channel 12-bit Channel-to-Channel Isolated Voltage Output Module (0 ~ +10 VD

Модуль I-87028VW-G CR от компании ICP DAS представляет собой расширение для контроллеров с восемью каналами аналогового вывода. Устройство обеспечивает высокоточное преобразование цифровых сигналов в аналоговые с разрешением 12 бит и диапазоном выходных сигналов от 0 до +10 В постоянного тока. Каждый канал оснащен межканальной изоляцией, обеспечивая защиту от взаимных помех и повышая надежность системы в целом.

Ключевые технические особенности модуля включают:

• Интерфейс связи: RS-485 с протоколом DCON, поддерживающий скорости передачи данных от 1200 до 115200 бит/с.
• Время установки значения ЦАП: 10 мс на канал, что обеспечивает быструю реакцию системы на изменения управляющих сигналов.
• Скорость изменения выходного сигнала: от 0,0625 до 512 В/с, позволяющая точно контролировать динамику выходных сигналов.
• Температурный дрейф шкалы: ±25 ppm/°C, обеспечивая стабильность выходных сигналов при изменении температуры.
• Температурный дрейф нуля: ±0,2 мкВ/°C, минимизируя отклонения нулевого уровня сигнала при температурных колебаниях.
• Нагрузочная способность выхода по напряжению: 10 В при 10 мА, что позволяет подключать устройства с различными входными характеристиками.
• Защита от короткого замыкания: присутствует, предотвращая повреждение модуля при возникновении короткого замыкания на выходе.
• Изоляция каналов внутренней логики: 2000 В постоянного тока, обеспечивая защиту от высоковольтных помех и повышая надежность работы устройства.
• Защита от электростатического разряда (ESD): ±4 кВ для каждого канала и ±8 кВ для случайной точки, соответствующая стандарту IEC 61000-4-2, что повышает устойчивость модуля к внешним электростатическим воздействиям.

Модуль I-87028VW-G CR предназначен для использования в промышленных автоматизированных системах, где требуется точное управление аналоговыми выходными сигналами. Он идеально подходит для задач, связанных с регулированием скорости и положения в приводных системах, а также для управления процессами, требующими точного дозирования или контроля параметров, таких как давление, температура или уровень жидкости. Благодаря межканальной изоляции и защите от короткого замыкания, модуль обеспечивает надежную работу в сложных и шумных электрических средах.

Устройство совместимо с контроллерами ICP DAS, оснащенными интерфейсом RS-485 и поддерживающими протокол DCON. Монтаж модуля осуществляется непосредственно в контроллер, что упрощает интеграцию и экономит пространство в распределительных щитах. Компактные габаритные размеры (31 x 81 x 114 мм) и пластиковый корпус способствуют легкости установки и эксплуатации устройства в различных промышленных условиях.

Среди преимуществ модуля I-87028VW-G CR можно отметить:

• Высокую точность и стабильность выходных сигналов, обеспечивающую надежную работу системы управления.
• Межканальную изоляцию, повышающую помехоустойчивость и защищающую от взаимных влияний между каналами.
• Защиту от короткого замыкания и электростатического разряда, увеличивающую срок службы устройства и снижению рисков повреждения оборудования.
• Совместимость с контроллерами ICP DAS, что облегчает процесс интеграции в существующие системы автоматизации.
• Компактные размеры и пластиковый корпус, способствующие удобству монтажа и эксплуатации в ограниченных пространствах.

Модуль I-87028VW-G CR является надежным и эффективным решением для задач, требующих точного и стабильного управления аналоговыми выходными сигналами в промышленных автоматизированных системах.

Основные характеристики:
