Артикул:
I-87026PW-G CR
Характеристики
Полное наименование:
—
Модуль I-87026PW-G CR 6-channel AI, 2-channel AO, 2-channel DI and 2-channel DO Module (RoHS)
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

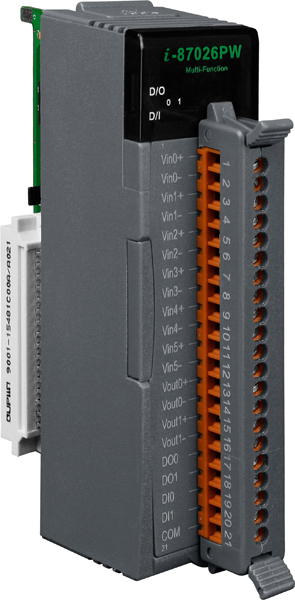

Модуль I-87026PW-G CR от компании ICP DAS представляет собой расширение для промышленных контроллеров, обеспечивающее 6 дифференциальных каналов аналогового ввода, 2 канала аналогового вывода, 2 канала дискретного ввода и 2 канала дискретного вывода. Устройство подключается к контроллеру через последовательный интерфейс RS-485 и поддерживает протокол DCON, что обеспечивает надежную и быструю передачу данных.
Ключевые технические особенности модуля включают:
- Габаритные размеры: 30 x 102 x 115 мм, что позволяет интегрировать устройство в ограниченные пространства.
- Потребление тока: 1,8 Вт, обеспечивая эффективное использование энергии.
- Температурный дрейф нуля: ±20 мкВ/°C, что гарантирует стабильность показаний при изменении температуры.
- Защита от электростатического разряда (ESD): ±4 кВ для каждого канала и ±8 кВ для случайной точки, обеспечивая надежную работу в условиях повышенной электростатической активности.
- Затухание синфазной помехи: 86 дБ мин., что способствует точности измерений в электромагнитно загрязненных средах.
- Частота дискретизации: 10 Гц в обычном режиме и 60 Гц в ускоренном режиме, обеспечивая гибкость в выборе режима работы в зависимости от требований приложения.
- Защита от перегрузки: присутствует, что повышает надежность эксплуатации устройства.
- Сторожевой таймер: модульный (1,6 секунд) и программный для передачи данных, обеспечивая дополнительную защиту от сбоев.
- Типы входных сигналов: аналоговые (дифференциальные), токовые (0 ~ 20 мА, ±20 мА, 4 ~ 20 мА) и термопары (J, K, T, E, R, S, B, N, C, L, M, LDIN43710), что расширяет возможности применения устройства.
- Типы выходных сигналов: аналоговые (напряжение 0 ~ 10 В, 0 ~ 5 В, ±10 В, ±5 В; ток 0 ~ 20 мА, 4 ~ 20 мА) и дискретные, обеспечивая гибкость в управлении различными типами оборудования.
- Рабочая температура: от -25°C до +75°C, что позволяет использовать модуль в различных климатических условиях.
- Материал корпуса: пластик, обеспечивающий легкость и прочность устройства.
- Монтаж: в контроллер, что упрощает интеграцию в существующие системы.
- Системные индикаторы: 1 индикатор питания/передачи данных, информирующий о состоянии устройства.
- Рабочая влажность: 5 ~ 95%, без образования конденсата, что расширяет области применения модуля.
- Интерфейс: RS-485, обеспечивающий надежную и быструю передачу данных на большие расстояния.
- Скорость передачи данных: от 1200 до 115200 бит/с, что позволяет адаптировать устройство под различные требования системы.
- Протоколы последовательной связи: DCON, обеспечивающий совместимость с широким спектром оборудования ICP DAS.
- Изоляция каналов внутренней логики: 2500 В пост.тока, повышая надежность и защиту от помех.
Модуль I-87026PW-G CR предназначен для использования в промышленных автоматизированных системах, где требуется точный сбор и обработка данных с различных датчиков и исполнительных механизмов. Он идеально подходит для применения в таких областях, как:
- Автоматизация производственных процессов
- Системы мониторинга и управления
- Энергетика и распределение электроэнергии
- Системы безопасности и контроля доступа
- Умные здания и инфраструктура
Преимущества модуля I-87026PW-G CR включают:
- Гибкость в подключении различных типов сигналов, что упрощает интеграцию с разнообразным оборудованием.
- Высокая степень защиты от электростатических разрядов и перенапряжений, обеспечивающая надежную работу в сложных электромагнитных условиях.
- Широкий диапазон рабочих температур и влажности, позволяющий использовать модуль в различных климатических зонах.
- Компактные размеры и пластиковый корпус, обеспечивающие легкость и прочность устройства при монтаже в ограниченных пространствах.
- Поддержка протокола DCON, обеспечивающая совместимость с широким спектром оборудования ICP DAS.
Модуль I-87026PW-G CR является надежным и универсальным решением для расширения функциональности промышленных контроллеров, обеспечивая высокую точность и надежность при работе с различными типами сигналов и в различных эксплуатационных условиях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 30 x 102 x 115 |
| Индикаторы ввода/вывода | 16 индикаторов высокого/низкого состояния сигнала |
| Потребление тока | 1.8 Вт |
| Температурный дрейф нуля | +/- 20 мкВ/°C |
| Защита каналов от электростатического разряда | 4 кВ на каждый канал, 8 кВ на случайную точку Есть |
| Температурный дрейф шкалы | +/- 25 ppm/°C |
| Затухание синфазной помехи | 86 дБ мин. |
| Затухание аддитивной помехи | 100 дБ |
| Пропускная способность | Обычный режим: 15.7 Гц, Ускоренный режим: 78.7 Гц |
| Частота дискретизации | Обычный режим: 10 Гц, Ускоренный режим: 60 Гц (Общая) |
| Защита от перегрузки | Есть |
| Сторожевой таймер | Есть, Модуль (1.6 секунд), Передача данных (Программно) |
| Тип каналов дискретного ввода | Влажный контакт |
| Защита от перенапряжения | 70 В 240 Vrms 60 В пост. |
| Входное сопротивление | 10 кОм По току: 125 Ом По напряжению: 2 МОм |
| Количество каналов дискретного ввода | 2 |
| Напряжение в закрытом состоянии | +1 В пост. макс. |
| Тип подключения каналов дискретного ввода | Приемник |
| Напряжение в открытом состоянии | +3.5 ~ 50 В пост. |
| Материал корпуса | Пластик |
| Монтаж | В контроллер |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Интерфейс | RS-485 |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Протоколы последовательной связи | DCON |
| Изоляция каналов внутренней логики | 2500 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Тип шины модуля | Последовательная |
| Индивидуальная настройка каналов | Есть |
| Разрешение АЦП, бит | Обычный режим: 16, Ускоренный режим: 12 |
| Тип каналов аналогового ввода | Дифференциальные |
| Подавление синфазных помех (Номинальный режим) | 100 дБ |
| Подавление синфазных помех (Общий режим) | 86 дБ |
| Диапазон входных сигналов по току | ±20 мА 0 ~ 20 мА 4 ~ 20 мА Выбирается джампером Требуется внешний резистор 125 Ом |
| Диапазон входных сигналов по напряжению | ±150 мВ ±5 В ±10 В ±500 мВ ±1 В |
| Количество каналов АЦП | 6 |
| Точность АЦП | Обычный режим: ±0.1% Ускоренный режим: ±0.5% или лучше |
| Количество каналов ЦАП | 2 |
| Нагрузочная способность выхода по току | 500 Ом |
| Установка безопасного значения | Есть Есть, настраивается программно |
| Нагрузочная способность выхода по напряжению | 10 В при 20 мА |
| Обнаружение обрыва кабеля | Есть, +4 ~ +20 мА |
| Сопротивление нагрузки | 500 Ом |
| Установка значения при подаче питания | Есть Есть, настраивается программно |
| Диапазон выходных сигналов по напряжению | ±5 В ±10 В 0 ~ 5 В 0 ~ 10 В |
| Диапазон выходных сигналов по току | 0 ~ 20 мА 4 ~ 20 мА Выбирается джампером |
| Точность ЦАП | ±0.1% ±0.1% от полного диапазона |
| Разрешение ЦАП | 12 бит |
| Напряжение нагрузки | +3.5 ~ +50 В пост. |
| Защита от короткого замыкания | Есть |
| Количество каналов дискретного вывода | 2 |
| Тип каналов дискретного вывода | Тип 'открытый коллектор', изолированный (Приемник) Тип 'открытый коллектор', изолированный, с общим “+” |
| Максимальная нагрузка на канал | 700 мА |
| Максимальное разрешение счетчика | 32 бита |
| Минимальная ширина импульса | 5 мс |
| Максимальная частота входного сигнала | 100 Гц |
| Тип каналов | Аналоговый ввод Аналоговый вывод Дискретный ввод Дискретный вывод |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода Модуль аналогового ввода Модуль аналогового вывода |
| Тип разъема | клеммы под винт |
| Профиль модуля | Высокий профиль |
