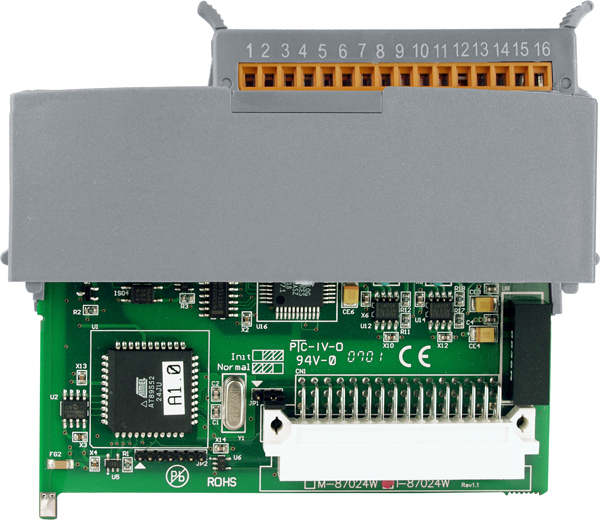

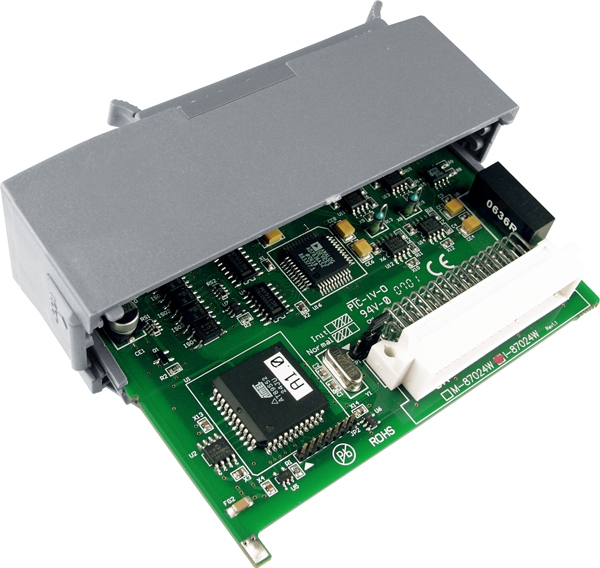

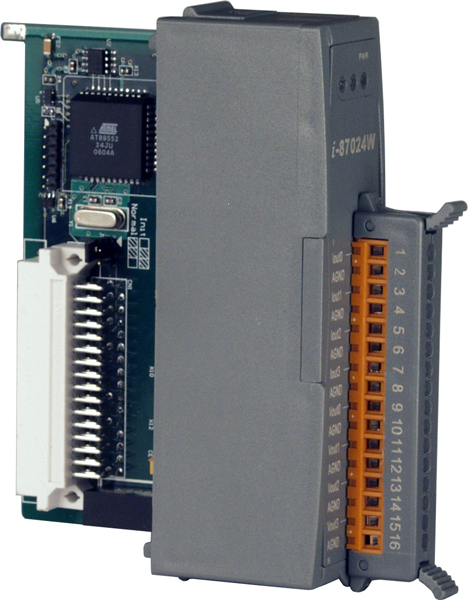

Модуль I-87024W-G CR 4-channel 14-bit analog output module

Модуль I-87024W-G CR от компании ICP DAS представляет собой расширение с четырьмя каналами аналогового вывода, обеспечивающее высокоточные сигналы в промышленных автоматизированных системах. Устройство предназначено для интеграции в контроллеры с последовательной шиной RS-485, поддерживая протокол DCON и скорость передачи данных от 1200 до 115200 бит/с. Габаритные размеры модуля составляют 115 x 30 x 102 мм, что позволяет эффективно использовать пространство в распределительных щитах и шкафах управления.

Ключевыми техническими особенностями I-87024W-G CR являются:

• Четыре канала аналогового вывода с разрешением 14 бит, обеспечивающие высокую точность сигналов.
• Выходные диапазоны: 0 ~ +5 В, ±5 В, 0 ~ +10 В, ±10 В, 0 ~ +20 мА и 4 ~ 20 мА, что позволяет гибко настраивать систему под конкретные требования.
• Точность ЦАП составляет ±0,1% от полного диапазона, обеспечивая стабильность сигналов в различных условиях эксплуатации.
• Температурный дрейф нуля: по напряжению ±30 мкВ/°C, по току ±0,2 мкА/°C, что минимизирует погрешности при изменении температуры.
• Время установки значения ЦАП — 10 мс на канал, обеспечивая быструю реакцию системы на изменения.
• Защита от короткого замыкания и возможность установки безопасного значения при сбоях, повышающие надежность работы.
• Изоляция каналов внутренней логики — 3000 В постоянного тока, что защищает от помех и повышает устойчивость системы.
• Защита от электростатического разряда (ESD) по стандарту IEC 61000-4-2: ±4 кВ для каждого канала и ±8 кВ для случайной точки, обеспечивая дополнительную безопасность.

Модуль I-87024W-G CR находит применение в различных областях промышленной автоматизации, включая:

• Автоматизацию зданий, где требуется точное управление климатическими системами и освещением.
• Фабричную автоматизацию, обеспечивая надежную передачу управляющих сигналов к исполнительным механизмам.
• Машиностроение, для интеграции в системы управления станками и роботизированными линиями.
• Удаленное обслуживание и диагностику, позволяя мониторить и настраивать оборудование на расстоянии.
• Испытательное оборудование, где необходима точная генерация аналоговых сигналов для проверки и калибровки устройств.

Преимущества использования I-87024W-G CR включают:

• Гибкость настройки благодаря широкому диапазону выходных сигналов и возможности выбора между токовым и напряженческим выходом.
• Высокая надежность обеспечивается защитой от короткого замыкания, ESD и изоляцией каналов внутренней логики.
• Устойчивость к внешним воздействиям благодаря широкому диапазону рабочих температур от -25 до +75°C и защите от электростатических разрядов.
• Простота интеграции с другими устройствами ICP DAS, такими как контроллеры серии I-8410 CR и I-8810, обеспечивая совместимость и расширяемость системы.

Модуль I-87024W-G CR является надежным и гибким решением для реализации высокоточных аналоговых выходных сигналов в промышленных автоматизированных системах, обеспечивая стабильную и безопасную работу оборудования в различных условиях эксплуатации.

Основные характеристики:
