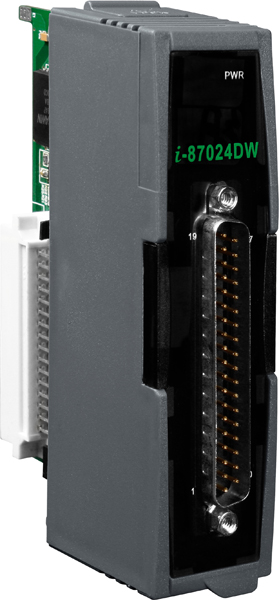

Модуль I-87024DW-G CR 4-channel 14-bit analog output module (Gray Cover) (RoHS)

Артикул: I-87024DW-G CR
Характеристики
Полное наименование:
—
Модуль I-87024DW-G CR 4-channel 14-bit analog output module (Gray Cover) (RoHS)
Срок гарантии
—
12 мес.
157 628 тенге/шт
Варианты цен
157 628 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Модуль I-87024DW-G CR от ICP DAS представляет собой устройство с четырьмя каналами аналогового вывода, обеспечивающее высокоточное преобразование цифровых сигналов в аналоговые. С разрешением 14 бит и использованием последовательной шины RS-485, этот модуль предназначен для интеграции в системы автоматизации, требующие надежного и точного управления аналоговыми выходами.

Ключевые технические особенности модуля I-87024DW-G CR включают:

  • Четыре канала аналогового вывода с разрешением 14 бит, обеспечивающие высокую точность передачи сигналов.
  • Диапазоны выходных сигналов по напряжению: ±5 В, ±10 В, 0 ~ 5 В, 0 ~ 10 В; по току: 0 ~ 20 мА, 4 ~ 20 мА, что позволяет гибко настраивать систему под конкретные требования.
  • Скорость изменения выходного сигнала от 0.0625 до 1024.0 В/с и от 0.125 до 2048 мА/с, обеспечивая быструю реакцию системы на изменения.
  • Точность ЦАП ±0.1% от полного диапазона, гарантируя высокую достоверность выходных сигналов.
  • Защита от короткого замыкания и обнаружение обрыва кабеля, повышающие надежность эксплуатации.
  • Температурный дрейф шкалы ±25 ppm/°C и температурный дрейф нуля ±30 мкВ/°C, обеспечивающие стабильность работы в широком диапазоне температур.
  • Изоляция каналов внутренней логики 3000 В пост.тока и защита ESD (IEC 61000-4-2) ±4 кВ для каждого канала, повышающие устойчивость к внешним помехам.
  • Потребление тока 1.3 Вт в обычном режиме и до 2.8 Вт при максимальной нагрузке, что способствует эффективному энергопотреблению.
  • Габаритные размеры 115 x 30 x 102 мм и монтаж в контроллер, обеспечивающие компактность и удобство интеграции в существующие системы.

Модуль I-87024DW-G CR предназначен для использования в различных областях промышленной автоматизации, включая системы управления технологическими процессами, мониторинг и управление оборудованием, а также в приложениях, требующих точного и надежного управления аналоговыми сигналами. Его возможности делают его подходящим для интеграции в системы, где необходима высокая точность и стабильность аналоговых выходных сигналов.

Преимущества модуля I-87024DW-G CR включают:

  • Высокая точность и гибкость в настройке выходных сигналов, что позволяет адаптировать систему под специфические требования.
  • Надежность благодаря встроенным функциям защиты и изоляции, обеспечивающим устойчивость к внешним воздействиям.
  • Эффективность в энергопотреблении, что снижает эксплуатационные расходы.
  • Компактность и удобство монтажа, упрощающие процесс интеграции в существующие системы.

Модуль I-87024DW-G CR совместим с контроллерами ICP DAS, оснащенными интерфейсом RS-485 и поддерживающими протокол DCON. Это обеспечивает легкую интеграцию в существующие системы автоматизации и расширение их функциональности без необходимости значительных изменений в архитектуре системы.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 115 x 30 x 102
Потребление тока Обычное 1.3 Вт макс., Максимальное 2.8 Вт (при 4-х канальном выводе 20 мА/10 В)
Температурный дрейф шкалы ±20ppm/°C
Защита каналов от электростатического разряда 4 кВ
Температурный дрейф нуля ±30 мкВ/°C
Материал корпуса Пластик
Монтаж В контроллер
Системные индикаторы 1 индикатор Питание/Передача данных
Температура хранения, °C -30 ~ +75
Рабочая влажность, % 5 ~ 95, без образования конденсата
Рабочая температура, °C -25 ~ +75
Интерфейс RS-485
Скорость передачи данных, бит/с 1200 ~ 115200
Протоколы последовательной связи DCON
Изоляция каналов внутренней логики 3000 В пост.тока
Защита ESD (IEC 61000-4-2) ±4 кВ для каждого канала
Тип шины модуля Последовательная
Количество каналов ЦАП 4
Нагрузочная способность выхода по току При внешнем напряжении 24 В: 1050 Ом
Установка безопасного значения Есть
Время установки значения ЦАП 10 мс на канал
Защита от короткого замыкания Есть
Нагрузочная способность выхода по напряжению 10 В при 20 мА
Обнаружение обрыва кабеля Есть
Сопротивление нагрузки Внешнее питание 24 В пост.: 1050 Ом
Установка значения при подаче питания Есть
Диапазон выходных сигналов по напряжению ±5 В
±10 В
0 ~ 5 В
0 ~ 10 В
Диапазон выходных сигналов по току 0 ~ 20 мА
4 ~ 20 мА
Точность ЦАП ±0.1%
±0.1% от полного диапазона
Скорость изменения выходного сигнала 0.125 ~ 2048 мА/с
0.0625 ~ 512 В/с
Разрешение ЦАП 14 бит
Тип каналов Аналоговый вывод
Тип устройства Модуль аналогового вывода

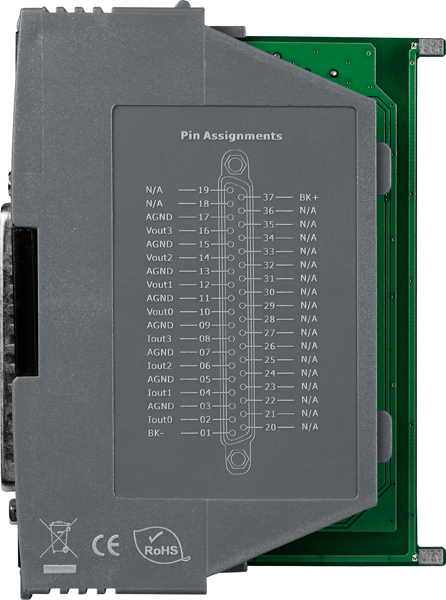

Тип разъема DB37 'папа'
Профиль модуля Высокий профиль
