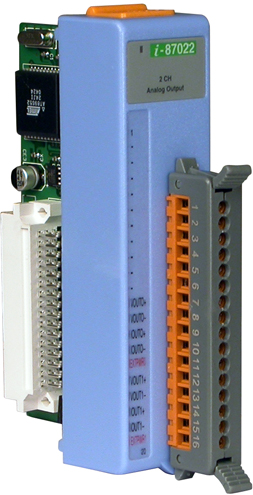

Модуль I-87022 CR 2-channel 12-bit analog output module (Channel to channel isolated)

Артикул: I-87022 CR
Характеристики
Полное наименование:
—
Модуль I-87022 CR 2-channel 12-bit analog output module (Channel to channel isolated)
Срок гарантии
—
12 мес.
86 249 тенге/шт
Варианты цен
86 249 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Модуль I-87022 CR от компании ICP DAS представляет собой устройство с двумя каналами аналогового вывода, оснащённое межканальной изоляцией и 12-битным разрешением. Он предназначен для интеграции в системы автоматизации, требующие точного и надёжного управления аналоговыми сигналами.

**Ключевые технические особенности:**

  • Диапазоны выходных сигналов: 0–20 В по напряжению и 0–20 мА или 4–20 мА по току, что обеспечивает гибкость в настройке под различные требования системы.
  • Точность и стабильность: Точность ЦАП составляет ±0,1% от полного диапазона, а температурный дрейф шкалы — ±25 ppm/°C, что гарантирует высокую стабильность выходных сигналов в широком диапазоне температур.
  • Изоляция: Внутренние каналы изолированы на 3000 В постоянного тока, обеспечивая защиту от помех и повышая надёжность работы устройства в промышленных условиях.
  • Интерфейс и протоколы: Модуль использует последовательный интерфейс RS-485 с протоколом DCON, поддерживая скорости передачи данных от 1200 до 115200 бит/с, что обеспечивает совместимость с различными контроллерами и системами управления.
  • Условия эксплуатации: Рабочая температура от -25 до +75°C и влажность от 5 до 95% без конденсации позволяют использовать модуль в разнообразных промышленных средах.

**Области применения и целевая аудитория:**

Модуль I-87022 CR предназначен для использования в системах автоматизации, где требуется точное управление аналоговыми сигналами. Он идеально подходит для интеграции в контроллеры серии ICP DAS, такие как I-8410 CR и I-8810, обеспечивая расширение функциональности этих устройств. Также модуль может быть использован в различных отраслях промышленности, включая энергетику, нефтехимию и машиностроение, где необходима высокая точность и надёжность аналоговых выходных сигналов.

**Преимущества и совместимость:**

  • Гибкость настройки: Возможность индивидуальной настройки диапазонов выходных сигналов под конкретные задачи системы.
  • Высокая точность: Точность ЦАП и низкий температурный дрейф обеспечивают стабильную работу устройства в различных условиях.
  • Надёжность: Внутренние каналы изолированы на 3000 В постоянного тока, что повышает защиту от помех и увеличивает срок службы устройства.
  • Совместимость: Интерфейс RS-485 и протокол DCON обеспечивают лёгкую интеграцию с контроллерами ICP DAS и другими промышленными системами.

Модуль I-87022 CR является надёжным и гибким решением для задач, связанных с аналоговым выводом в системах автоматизации, обеспечивая высокую точность, стабильность и совместимость с различным оборудованием.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 30 x 88 x 115
Потребление тока 2.5 Вт макс.
Температурный дрейф шкалы ±25 ppm/°C
Температурный дрейф нуля По напряжению: ±30 мкВ/°C, По току: ±0.2 мкА/°C
Материал корпуса Пластик
Монтаж В контроллер
Системные индикаторы 1 индикатор Питание/Передача данных
Температура хранения, °C -30 ~ +75
Рабочая влажность, % 5 ~ 95, без образования конденсата
Рабочая температура, °C -25 ~ +75
Интерфейс RS-485
Скорость передачи данных, бит/с 1200 ~ 115200
Протоколы последовательной связи DCON
Изоляция каналов внутренней логики 3000 В пост.тока
Тип шины модуля Последовательная
Количество каналов ЦАП 2
Нагрузочная способность выхода по току 10 В при10 мА
Установка безопасного значения Есть
Время установки значения ЦАП 10 мс на канал
Нагрузочная способность выхода по напряжению 10 В при 10 мА
Сопротивление нагрузки ±1% от полного диапазона
Установка значения при подаче питания Есть
Диапазон выходных сигналов по напряжению 0 ~ 20 В
Диапазон выходных сигналов по току 0 ~ 20 мА
4 ~ 20 мА
Точность ЦАП ±0.1%
±0.1% от полного диапазона
Скорость изменения выходного сигнала 0.125 ~ 2048 мА/с
0.0625 ~ 512 В/с
Разрешение ЦАП 12 бит
Тип каналов Аналоговый вывод
Тип устройства Модуль аналогового вывода
Тип разъема клеммы под винт
Профиль модуля Низкий профиль
