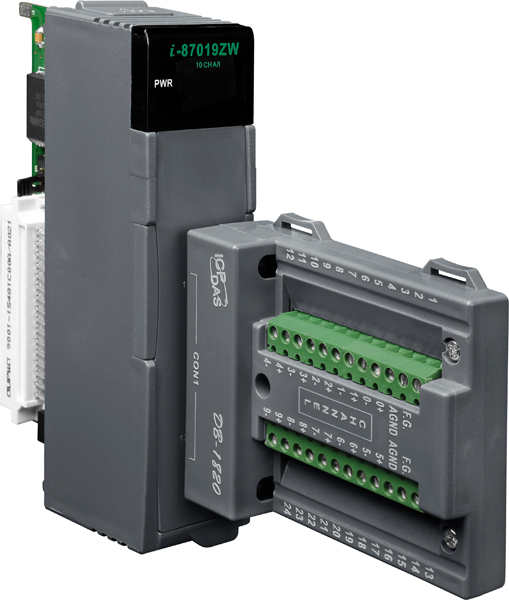

Модуль I-87019ZW-G/S CR 10-channel Universal Analog Input Module (Gray Cover) (RoHS), including I-87

Модуль I-87019ZW-G/S CR от ICP DAS представляет собой 10-канальный универсальный модуль аналогового ввода, предназначенный для точного измерения различных типов сигналов, включая термопары, напряжение и ток. Оснащённый интерфейсом RS-485, этот модуль обеспечивает надёжную и высокоскоростную передачу данных, что делает его идеальным для применения в промышленных системах автоматизации и мониторинга.

Ключевые технические особенности модуля I-87019ZW-G/S CR включают:

• 10 дифференциальных аналоговых входов, поддерживающих широкий диапазон сигналов: от термопар типов J, K, T, E, R, S, B, N, C, L, M, LDIN43710 до напряжений от ±15 мВ до ±10 В и токов от ±20 мА до 4–20 мА, выбираемых с помощью джампера.
• Разрешение АЦП 16 бит с точностью ±0,1% от полного диапазона, обеспечивающее высокую точность измерений.
• Частота дискретизации 10 Гц, подходящая для большинства промышленных приложений.
• Гальваническая изоляция каналов внутренней логики 3000 В постоянного тока, обеспечивающая защиту от электрических помех и повышающих надёжность системы.
• Защита от перенапряжения до 240 В переменного тока, что повышает устойчивость модуля к внешним электрическим воздействиям.
• Защита от электростатического разряда (ESD) до ±4 кВ для каждого канала, соответствующая стандарту IEC 61000-4-2, обеспечивая дополнительную защиту в промышленных условиях.
• Сторожевой таймер с аппаратным контролем (1,6 секунды) и программируемым контролем передачи данных, повышающий надёжность работы системы.
• Рабочий диапазон температур от -25°C до +75°C и рабочая влажность от 10% до 90% без конденсации, что позволяет использовать модуль в различных климатических условиях.
• Потребление энергии до 1,4 Вт, что способствует энергоэффективности системы.
• Компактные габаритные размеры 30 x 86 x 114 мм, позволяющие интегрировать модуль в ограниченные пространства.

Модуль I-87019ZW-G/S CR предназначен для использования в различных областях промышленной автоматизации, включая системы мониторинга температуры, контроля процессов, а также в приложениях, требующих точных измерений аналоговых сигналов. Его универсальность и надёжность делают его подходящим для интеграции в системы управления и сбора данных, где необходима высокая точность и устойчивость к внешним воздействиям.

Преимущества модуля I-87019ZW-G/S CR включают:

• Индивидуальная настройка каждого канала, позволяющая адаптировать модуль под специфические требования приложения.
• Высокая степень защиты от перенапряжений и электростатических разрядов, обеспечивающая надёжную работу в промышленных условиях.
• Широкий диапазон входных сигналов, что делает модуль универсальным решением для различных типов датчиков и сенсоров.
• Компактные размеры, упрощающие монтаж и интеграцию в существующие системы.

Модуль I-87019ZW-G/S CR совместим с контроллерами ICP DAS серии WinPAC и других устройств, поддерживающих интерфейс RS-485 и протокол DCON. Это обеспечивает гибкость в выборе компонентов системы и упрощает процесс интеграции. Для настройки и управления модулем рекомендуется использовать программное обеспечение DCON Utility Pro, доступное для скачивания на официальном сайте ICP DAS.

Основные характеристики:
