Модуль I-87019ZW-G/S2 CR 10-channel Universal Analog Input Module (Gray Cover) (RoHS), including I-8

Артикул: I-87019ZW-G/S2 CR
Характеристики
Полное наименование:
—
Модуль I-87019ZW-G/S2 CR 10-channel Universal Analog Input Module (Gray Cover) (RoHS), including I-87019ZW Module
Срок гарантии
—
12 мес.
239 282 тенге/шт
Варианты цен
239 282 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

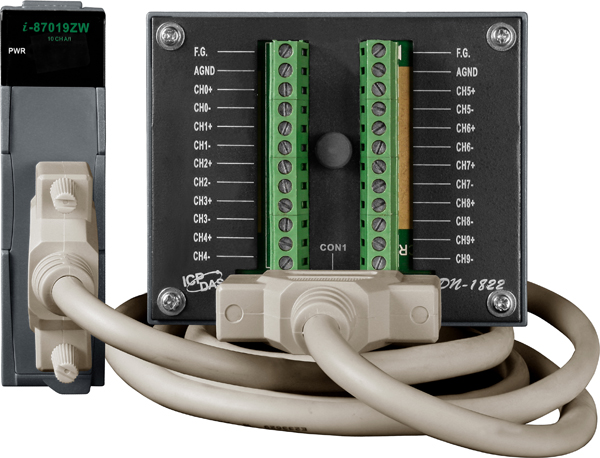

Модуль I-87019ZW-G/S2 CR от компании ICP DAS представляет собой 10-канальный универсальный модуль аналогового ввода с последовательным интерфейсом RS-485. Он предназначен для точного измерения различных типов аналоговых сигналов, включая термопары, напряжение и ток, что делает его идеальным решением для промышленных приложений, требующих высокой точности и надежности.

**Ключевые технические особенности:**

  • Многофункциональность входов: поддержка 10 дифференциальных каналов, способных принимать различные типы сигналов: термопары (J, K, T, E, R, S, B, N, C, L, M, LDIN43710), напряжение (±150 мВ, ±5 В, ±10 В, ±100 мВ, ±15 мВ, ±2,5 В, ±50 мВ, ±500 мВ, ±1 В) и ток (0–20 мА, 4–20 мА, ±20 мА) с использованием внешнего резистора 125 Ом.
  • Высокая точность измерений: разрешение АЦП 16 бит и точность ±0,1% от полного диапазона обеспечивают надежные данные для дальнейшей обработки.
  • Защита от электростатического разряда: каждый канал оснащен защитой до ±4 кВ, что повышает устойчивость устройства к внешним помехам.
  • Гальваническая изоляция: изоляция каналов внутренней логики составляет 3 кВ, обеспечивая защиту от перенапряжений и повышая надежность системы.
  • Температурный диапазон: рабочая температура от -25°C до +75°C и температура хранения от -40°C до +85°C позволяют использовать модуль в различных климатических условиях.
  • Сторожевой таймер: наличие аппаратного и программного сторожевого таймера повышает надежность системы, предотвращая сбои при длительных операциях.
  • Интерфейс и протоколы: последовательный интерфейс RS-485 с протоколом DCON обеспечивает стабильную и быструю передачу данных на скорости от 1200 до 115200 бит/с.
  • Защита от перенапряжения: защита от перенапряжения до 240 В повышает устойчивость устройства к внешним электрическим воздействиям.
  • Обнаружение обрыва кабеля: функция обнаружения обрыва кабеля для термопар и 4–20 мА входов повышает надежность системы.

**Области применения и целевая аудитория:**

Модуль I-87019ZW-G/S2 CR предназначен для использования в промышленных системах автоматизации, где требуется точное измерение различных аналоговых сигналов. Он идеально подходит для следующих областей:

  • Энергетика: мониторинг и управление процессами в энергетических установках.
  • Промышленное оборудование: интеграция в системы управления для сбора и обработки данных с различных датчиков.
  • Системы безопасности: подключение к системам сигнализации и мониторинга для обеспечения надежности и безопасности объектов.
  • Научные исследования: использование в лабораториях и исследовательских центрах для точных измерений и экспериментов.

**Преимущества и совместимость:**

  • Гибкость конфигурации: возможность индивидуальной настройки каждого канала под различные типы сигналов и диапазоны входных значений.
  • Высокая надежность: защита от электростатического разряда, перенапряжений и обрывов кабелей обеспечивает бесперебойную работу в сложных условиях.
  • Совместимость: модуль легко интегрируется с контроллерами ICP DAS серии WinPAC-8000, такими как WP-8849-1500-EN и WP-8449-1500-EN, расширяя возможности системы автоматизации.
  • Простота монтажа: компактные габаритные размеры (30 x 86 x 114 мм) и пластиковый корпус облегчают установку и эксплуатацию устройства.

Модуль I-87019ZW-G/S2 CR от ICP DAS представляет собой надежное и высокоточное решение для сбора и обработки аналоговых сигналов в промышленных системах автоматизации, обеспечивая гибкость, надежность и совместимость с различным оборудованием.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 30 x 86 x 114
Температурный дрейф нуля +/- 20 мкВ / °C
Защита каналов от электростатического разряда +/- 4 кВ
Частота дискретизации 10 Гц
Температурный дрейф шкалы +/- 25 ppm/°C
Затухание синфазной помехи 86 дБ
Затухание аддитивной помехи 100 дБ
Потребление тока 1.4 Вт
Сторожевой таймер Есть
Материал корпуса Пластик
Монтаж В контроллер
Системные индикаторы 1 индикатор Питание/Передача данных
Температура хранения, °C -40 ~ +85
Рабочая влажность, % 10 ~ 90, без образования конденсата
Рабочая температура, °C -25 ~ +75
Интерфейс RS-485
Скорость передачи данных, бит/с 1200 ~ 115200
Протоколы последовательной связи DCON
Гальваническая изоляция, кВ 3
Тип шины модуля Последовательная
Защита от перенапряжения 240 В
Тип каналов аналогового ввода Дифференциальные
Обнаружение обрыва кабеля Есть
Количество каналов АЦП 10
Диапазон входных сигналов по току 0 ~ 20 мА
4 ~ 20 мА
-20 ~ +20 мА
Требуется внешний резистор 125 Ом. Термопара (J, K, T, E. R. S, B, N, C, L, M, LDIN43710)
±20 мА
Диапазон входных сигналов по напряжению ±150 мВ
±5 В
±10 В
±100 мВ
±15 мВ
±2.5 В
±50 мВ
±500 мВ
±1 В
Разрешение АЦП 16 бит
Точность АЦП ±0.1%
Тип каналов Аналоговый ввод
Тип устройства Модуль аналогового ввода
Тип разъема DB25 'мама'
Профиль модуля Высокий профиль
