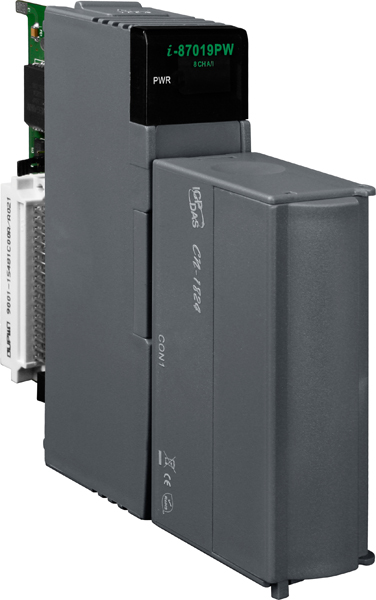

Модуль I-87019PW-G/S CR 8-channel Universal Analog Input Module (Gray Cover) (RoHS) Includes the I-8

Артикул: I-87019PW-G/S CR
Характеристики
Полное наименование:
—
Модуль I-87019PW-G/S CR 8-channel Universal Analog Input Module (Gray Cover) (RoHS) Includes the I-87019PW Modul
Срок гарантии
—
12 мес.
175 742 тенге/шт
Варианты цен
175 742 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

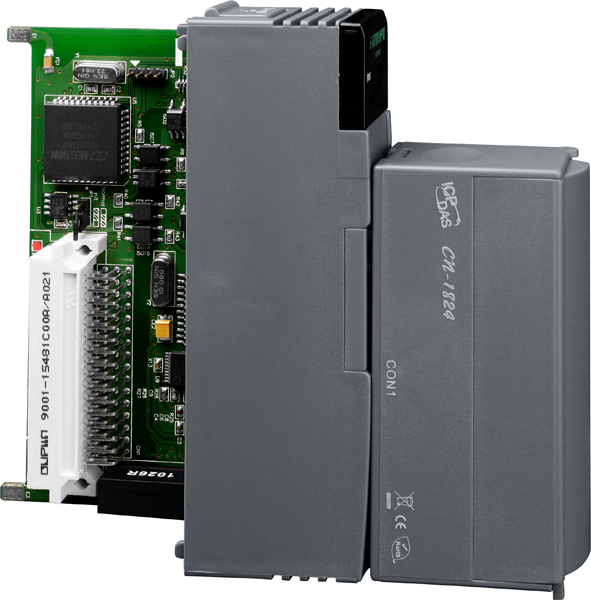

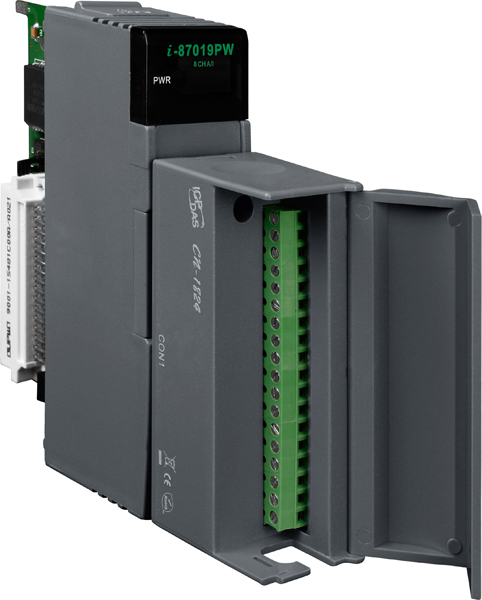

Модуль I-87019PW-G/S CR от компании ICP DAS представляет собой устройство с 8 универсальными каналами аналогового ввода, предназначенное для интеграции в системы автоматизации с последовательной шиной RS-485. В комплект поставки входит дочерняя плата CN-1824, обеспечивающая расширенные возможности подключения и монтажа.

Ключевые технические особенности модуля включают:

  • Дифференциальные каналы аналогового ввода: 8 каналов с разрешением 16 бит и точностью ±0,1% от полного диапазона, обеспечивающие высокую точность измерений.
  • Широкий диапазон входных сигналов: поддержка термопар типов J, K, T, E, R, S, B, N, C, L, M и LDIN43710, а также входных сигналов по току (0–20 мА, 4–20 мА, ±20 мА) и напряжению (±15 мВ до ±10 В), что делает модуль универсальным для различных приложений.
  • Температурная стабильность: температурный дрейф нуля составляет ±20 мкВ/°C, а шкалы — ±20 ppm/°C, что гарантирует стабильность показаний в широком диапазоне температур.
  • Защита от электростатического разряда (ESD): каждый канал защищен от ESD до ±4 кВ, обеспечивая надежность работы в промышленных условиях.
  • Обнаружение обрыва кабеля: функция обнаружения обрыва кабеля доступна для термопар и входов по току 4–20 мА, повышая надежность системы.
  • Сторожевой таймер: наличие сторожевого таймера с программируемым временем передачи данных (1,6 секунд) и модульного таймера (1,6 секунд) для повышения надежности системы.
  • Защита от перенапряжения: защита от перенапряжения до 240 В переменного тока RMS, обеспечивая дополнительную безопасность при эксплуатации.
  • Широкий диапазон рабочих температур: от -25°C до +75°C, что позволяет использовать модуль в различных климатических условиях.
  • Интерфейс RS-485: поддержка скорости передачи данных от 1200 до 115200 бит/с и протокола DCON, обеспечивая гибкость в интеграции с различными системами.
  • Изоляция каналов внутренней логики: изоляция до 3000 В постоянного тока, повышая защиту от помех и обеспечивая надежную работу системы.

Модуль I-87019PW-G/S CR предназначен для использования в системах автоматизации, где требуется точный и надежный сбор аналоговых данных. Он идеально подходит для применения в промышленных процессах, системах мониторинга и управления, а также в оборудовании, где необходима интеграция с различными типами датчиков и сенсоров. Благодаря своей универсальности и надежности, этот модуль является оптимальным решением для предприятий, стремящихся повысить эффективность и безопасность своих автоматизированных систем.

При выборе модуля I-87019PW-G/S CR важно учитывать совместимость с существующими системами и требования к точности измерений. Модуль легко интегрируется в системы с интерфейсом RS-485 и поддерживает протокол DCON, что обеспечивает гибкость при проектировании и расширении автоматизированных решений. Его конструктивные особенности и защитные функции делают его надежным компонентом для использования в различных промышленных приложениях.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 30 x 86 x 114
Потребление тока 1.3 Вт макс.
Температурный дрейф нуля ±20 мкВ/°C
Защита каналов от электростатического разряда +/- 4 кВ
Частота дискретизации 10 Гц (общая)
Температурный дрейф шкалы ±20 ppm/°C
Обнаружения обрыва термопары Есть (выбирается программно)
Сторожевой таймер Есть, Модуль (1.6 секунд), Передача данных (Программно)
Материал корпуса Пластик
Монтаж В контроллер
Системные индикаторы 1 индикатор Питание/Передача данных
Температура хранения, °C -40 ~ +85
Рабочая влажность, % 10 ~ 90, без образования конденсата
Рабочая температура, °C -25 ~ +75
Интерфейс RS-485
Скорость передачи данных, бит/с 1200 ~ 115200
Протоколы последовательной связи DCON
Изоляция каналов внутренней логики 3000 В пост.тока
Защита ESD (IEC 61000-4-2) ±4 кВ для каждого канала
Тип шины модуля Последовательная
Индивидуальная настройка каналов Есть
Защита от перенапряжения 240 Vrms
Тип каналов аналогового ввода Дифференциальные
Обнаружение обрыва кабеля Есть
Подавление синфазных помех (Номинальный режим) 100 дБ
Диапазон входных сигналов по типу термопары J, K, T, E, R, S, B, N, C, L, M, LDIN43710
Подавление синфазных помех (Общий режим) 86 дБ
Количество каналов АЦП 8
Входное сопротивление По току: 125 Ом
По напряжению: >400 кОм
Диапазон входных сигналов по току ±20 мА
0 ~ 20 мА
4 ~ 20 мА
Выбирается джампером
Требуется внешний резистор 125 Ом. Термопара (J, K, T, E. R. S, B, N, C, L, M, LDIN43710)
Диапазон входных сигналов по напряжению ±150 мВ
±5 В
±10 В
±100 мВ
±15 мВ
±2.5 В
±50 мВ
±500 мВ
±1 В
Разрешение АЦП 16 бит
Точность АЦП ±0.1% от полного диапазона
Тип каналов Аналоговый ввод
Тип устройства Модуль аналогового ввода
Тип разъема клеммы под винт
Профиль модуля Высокий профиль
