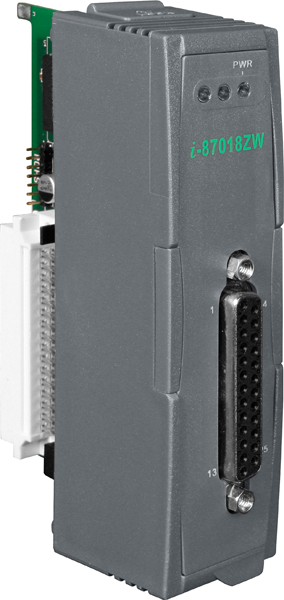

Модуль I-87018ZW-G/S2 CR 10-channel thermocouple input module Gray color include I-87018Z + DN-1822

Артикул: I-87018ZW-G/S2
Характеристики
Полное наименование:
—
Модуль I-87018ZW-G/S2 CR 10-channel thermocouple input module Gray color include I-87018Z + DN-1822 Daughter Boar
Срок гарантии
—
12 мес.
172 497 тенге/шт
Варианты цен
172 497 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Модуль I-87018ZW-G/S2 от компании ICP DAS предназначен для высокоточного измерения температуры с помощью термопар. Он оснащён 10 дифференциальными входами, поддерживающими различные типы термопар, а также входы для напряжения и тока, что делает его универсальным решением для промышленных приложений.

Ключевые технические особенности модуля включают:

  • Многофункциональность входов: поддержка термопар типов J, K, T, E, R, S, B, N, C, L, M и LDIN43710, а также входов для напряжения (±15 мВ, ±50 мВ, ±100 мВ, ±500 мВ, ±1 В, ±2,5 В) и тока (±20 мА, 0–20 мА, 4–20 мА).
  • Высокая точность измерений: 16-битное разрешение АЦП с точностью ±0,1% от полного диапазона.
  • Защищённость: гальваническая изоляция 3 кВ, защита от перенапряжения до 240 В переменного тока и защита от электростатического разряда (ESD) до ±4 кВ для каждого канала.
  • Надёжность: сторожевой таймер с аппаратным (1,6 с) и программным (настройка) режимами, а также обнаружение обрыва кабеля.
  • Устойчивость к внешним воздействиям: рабочая температура от –25 до +75 °C, температура хранения от –40 до +85 °C, влажность 10–95% без конденсации.

Модуль I-87018ZW-G/S2 находит применение в различных областях промышленности, включая:

  • Автоматизацию зданий: мониторинг и управление системами отопления, вентиляции и кондиционирования воздуха (HVAC).
  • Промышленную автоматизацию: сбор и обработка данных с производственных линий для повышения эффективности процессов.
  • Машиностроение: контроль температурных параметров в процессе изготовления и эксплуатации оборудования.
  • Удалённое обслуживание и диагностику: дистанционный мониторинг состояния оборудования для своевременного обслуживания и предотвращения неисправностей.
  • Испытательное оборудование: точные измерения температуры в лабораторных и полевых условиях.

Преимущества модуля I-87018ZW-G/S2 включают:

  • Гибкость настройки: возможность индивидуальной конфигурации каждого канала для различных типов входных сигналов.
  • Надёжность в эксплуатации: защита от перенапряжений и электростатических разрядов обеспечивает стабильную работу в сложных промышленных условиях.
  • Устойчивость к внешним воздействиям: широкий диапазон рабочих температур и влажности позволяет использовать модуль в различных климатических зонах.

Модуль I-87018ZW-G/S2 совместим с контроллерами ICP DAS серии WinPAC и других производителей, поддерживающих интерфейс RS-485 и протокол DCON. Это обеспечивает лёгкую интеграцию в существующие системы автоматизации и мониторинга, позволяя эффективно собирать и обрабатывать данные с различных источников.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 30 x 85 x 114
Индикаторы ввода/вывода Нет
Потребление тока 1.3 Вт
Температурный дрейф нуля ±0.5 мкВ/°C
Частота дискретизации 10 Гц
Температурный дрейф шкалы ±25 ppm/°C
Постоянный вывод температуры Есть
Стабильное значение температурного вывода для полевых устройств Есть
Сторожевой таймер Есть, Модуль (1.6 секунд), Передача данных (Программно)
Материал корпуса Пластик
Монтаж В контроллер
Системные индикаторы 1 индикатор Питание/Передача данных
Температура хранения, °C -40 ~ +85
Рабочая влажность, % 10 ~ 95, без образования конденсата
Рабочая температура, °C -25 ~ +75
Интерфейс RS-485
Скорость передачи данных, бит/с 1200 ~ 115200
Протоколы последовательной связи DCON
Гальваническая изоляция, кВ 3
Защита ESD (IEC 61000-4-2) ±4 кВ для каждого канала
±8 кВ для случайной точки
Тип шины модуля Последовательная
Индивидуальная настройка каналов Есть
Разрешение АЦП, бит 16
Защита от перенапряжения 240 Vrms
Тип каналов аналогового ввода 2-проводные
Обнаружение обрыва кабеля Есть
Подавление синфазных помех (Номинальный режим) 100 dB
Диапазон входных сигналов по типу термопары J, K, T, E, R, S, B, N, C, L, M, LDIN43710
Подавление синфазных помех (Общий режим) 150 дБ
Количество каналов АЦП 10
Входное сопротивление >400 кОм
Диапазон входных сигналов по току ±20 мА
0 ~ 20 мА
4 ~ 20 мА
Требуется внешний резистор 125 Ом
Пропускная способность -3 дБ 15.7 Гц
Диапазон входных сигналов по напряжению ±100 мВ
±15 мВ
±2.5 В
±50 мВ
±500 мВ
±1 В
Термопара
Точность АЦП ±0.1% от полного диапазона
Тип каналов Аналоговый ввод
Тип устройства Модуль аналогового ввода
Тип разъема DB25 'мама'
Профиль модуля Высокий профиль
